Штамп отбортовки

648
596634505
29 августа 2023
  • 0

Формат файлов: .cdw, .spw, Компас-3D
Кол-во чертежей: 12
Теги: Штамп
Категории: Чертежи проекты / Инструмент
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .cdw, .spw, Компас-3D (12)
Штамп отбортовки с деталировкой
Рабочие чертежи и спецификация в редактируемом формате .cdw Компас-3D

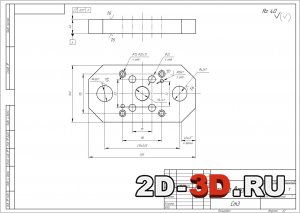

Штамп отбортовки Плита верхняя

МатрицаПлита подкладнаяПуансон

Эскиз

Данный отбортовочный штамп имеет прижим, что позволяет достичь полного зажима заготовки. Чертежи выполнены в Компасе и могут быть отредактированы и использованы как пример или шаблон в вашем проекте.

Список чертежей:
1. Штампа отбортовки – сборочный чертеж;
2. Матрица;
3. Плита верхняя;
4. Плита нижняя;
5. Плита подкладная;
6. Прижим;
7. Пуансон;
8. Пуансонодержатель;
9. Упор;
10. Фиксатор;
11. Хвостовик;
12. Операционный эскиз.

Спецификация(1)Спецификация(2)
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .cdw, .spw, Компас-3D (12)
