Захват 6 ЗСК9-0,4 3D модели и чертежи

566
Evg737
13 декабря 2024
  • 0

Формат файлов: .cdw Компас-3D, ..sldprt .sldasm .cwr .stp SolidWorks
Кол-во 3D моделей: 15
Кол-во чертежей: 13
Теги: Оснастка
Категории: Инструмент / 3d модели Solidworks / КОМПАС-3D
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .cdw Компас-3D, ..sldprt .sldasm .cwr .stp SolidWorks (13)
Захват 6 ЗСК9-0,4 3D модели и чертежи
Рабочие файлы для изготовления захвата в Компас-3D и SolidWorks

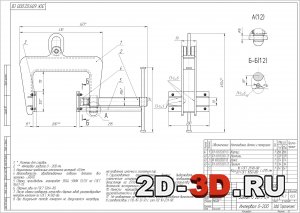

Сборка Захват

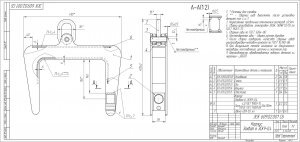

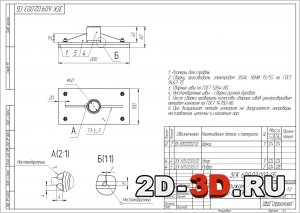

Прижим ЗахватКорпус Захвата

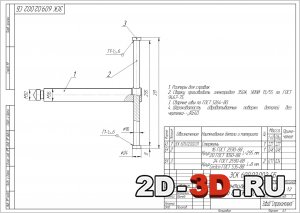

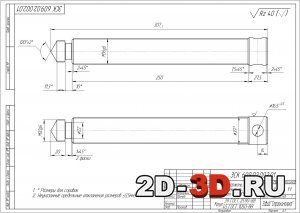

Стержень.  Вентиль. ЗахватВентиль Захват

Захват винтовой, грузоподъемностью 0,4 т. Предназначен для поднятия и транспортировки листовой стали. Проект с 3D моделями и чертежами в редактируемых форматах Компас-3D и SolidWorks. Файлы можно редактировать и использовать в своих целях, как вариант - в качестве шаблона или примера.

Список 3D моделей:
1. Сборка
2. Исследование
3. Втулка, корпус, захват
4. Гайка, корпус, захват
5. Деталь
6. Звено
7. Круг
8. Направляющая
9. Основание, корпус, захват
10. Ось, корпус, захват
11. Пластина внешняя
12. Плита
13. Ребро, прижим, захват
14. Стержень, вентиль, захват
15. Упор, прижим, захват

Список чертежей:
1. Захват (сборка)
2. Корпус захвата (сборка)
3. Основание
4. Гайка
5. Ось
6. Втулка
7. Пластина
8. Вентиль (сборка)
9. Стержень
10. Прижим (сборка)
11. Щека (сборка)
12. Упор
13. Ребро

Тип проекта Рабочий Кол-во листов (чертежей)
Формат .cdw Компас-3D, ..sldprt .sldasm .cwr .stp SolidWorks (13)
