Кантователь цепной в AutoCAD и Компас-3D

Чертёж опорной стойки кантователя

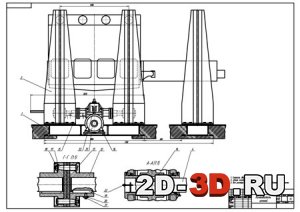

Чертёж кантователя цепного на 2 листах,  опорная стойка на 1 листе, формат листов А1 масштаб чертежей 1:5, спецификации ко всем чертежам.





Скорость движения цепи 0,13 м/с

Длина каждой цепи 10,5 м

Все размеры без допусков выполнять по 7 квалитету точности.

Файлы в формате Компаса и AutoCad



Чертежи по ГПМ, приспособления.
