Консоль фасадного подъемника

12 877
Max
18 ноября 2008
  • 60

Категории: Чертежи проекты / Краны
Тип проекта Кол-во листов (чертежей)
Формат

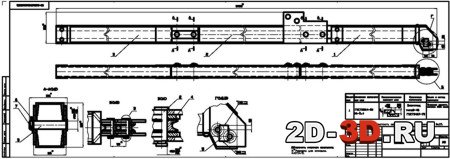

  Чертежи консоли фасадного подъемника.

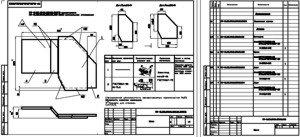

Чертеж щеки

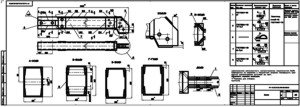

Чертеж балки фасадного подъемника

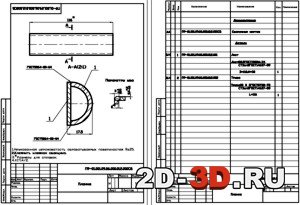

Деталь и спецификация

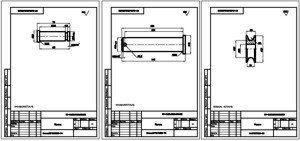

Чертежи деталей



Подъемник служит для различных задач в области строительства, а также для обслуживания фасадов зданий (ремонт, очистка).





Сборочный чертеж консоли, чертежи балок, пальцев, планок, чертёж щеки,  ролика,  спецификации, конструктивные элементы сварных швов.



Чертежи выполнены в Autocad.
