Козловой грейферный кран

Козловой кран грузоподъемностью 10 тонн, пролетом 32 метра  состоит из двух опор, пролетного строения, механизма подъема, передвижения, грузозахватного органа.


Чертеж грейфера козлового кранаЧертеж Autocad

dwg чертеж

Балка крана

Спецификация

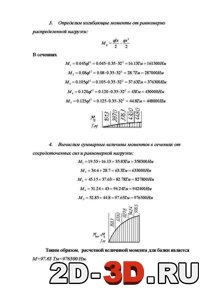

Расчеты дипломной работы кранзаписка к дипломулист в word



Скачать:






Дипломная работа конструкторская проработка.

Чертежи: общего вида, чертёж грейфера, тележки, механизма передвижения тележки козлового крана, механизм подъёма, механизма передвижения крана, привода захвата рельса (противоугонного захвата), главной балки, чертёж вала, трёхкулачкового патрона, схема механизации склада сыпучего материала, операционной наладки шпонки, электрическая схема механизма подъема, лист с графиками динамики относительного изменения коэффициентов аварийности и травматизма. Все чертежи в формате Autocad и Компас. Спецификации ко всем чертежам, кроме главной балки, расчётно-пояснительная записка, рецензия, доклад. Комплект документов на технологический процесс изготовления фланца.

Оглавление дипломной работы

Введение

Глава 1. Механизация

Назначение и область применения

Расчет склада

Глава 2. Конструкторская часть

Расчет механизма подъема

Выбор каната и барабана

Выбор электродвигателя

Выбор редуктора

Выбор тормоза

Компоновка механизма

Расчет грейфера

Расчет механизма передвижения тележки

Определение предварительной массы тележки

Выбор ходовых колес

Выбор электродвигателя

Выбор редуктора

Проверка двигателя по пусковому моменту

Коэффициент запаса сцепления ходовых колес с рельсом

Расчет подшипников ходового колеса

Расчет тормоза

Расчет механизма передвижения крана

Расчет сопротивления передвижению крана

Коэффициент запаса сцепления ходовых колес с рельсом

Выбор электродвигателя

Выбор редуктора

Выбор тормоза

Глава 3. Металлоконструкция

Расчет балки

Глава 4. Технологическая часть

Назначение детали в узле

Определение годового объема выпуска и типа производства

Анализ технологичности конструкции детали

Выбор и обоснование способа получения заготовки

Выбор технологических баз

Разработка маршрута обработки заготовки

Расчет операционных припусков

Расчет режимов резания

Выбор и расчет станочного приспособления

Расчет приспособления

Глава 5. Электрическая часть

Требования предъявляемые к механизмам козлового крана

Выбор системы управления крановыми двигателями

Описание схемы

Выбор кранового двигателя

Расчет выбранного двигателя

Глава 6. Исследовательская часть

Состояние грузоподъемных механизмов и проблемы повышения долговечности и надежности их металлоконструкции

Глава 7. Безопасность труда и промышленная экология

Обеспечение необходимых параметров микроклимата на рабочем месте

Обеспечение вибрационной безопасности при эксплуатации крана

Обеспечение акустической безопасности при работе крана

Обеспечение пожаробезопасности при эксплуатации крана

Оценка электробезопасности козлового грейферного крана

Воздействие на окружающую среду выделений пыли, газов, пара при изготовлении и эксплуатации крана

Расчет средств очистки вентиляционных выбросов при изготовлении крана

Глава 8. Экономическая часть

Расчет интегрального экономического эффекта от разработки и внедрения малометаллоемкой конструкции пролетного строения

Расчет капитальных затрат

Определение базовых и новых затрат

Определение годовой экономии

Определение интегральной экономии

Интегральный эффект от разработки и внедрения разъемного соединения конструкции главных балок

Вывод

Приложение 1

Техническая характеристика станков

Комплект документов

Приложение 2

Список литературы

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, cdw, dwg 120 (14)
