Кран консольный полноповоротный Q=1.6т

5 285
rihhansu
29 мая 2014
  • 0

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Кол-во чертежей: 6
Категории: Чертежи проекты / Краны
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 35 (6)
Кран консольный полноповоротный Q=1.6т
Курсовой проект
Список чертежей: кран консольный полноповоротный Q=1.6т, механизм подъема, металлоконструкция, механизм поворота, спецификации.

В данном курсовом проекте предлагается разработать электроталь, которая состоит из механизма подъема,  металлоконструкции и механизма передвижения.
Кран-балки с талью применяют для проведения подъемно-транспортных работ в производственных помещениях, цехах и на открытом воздухе при обслуживании технологического оборудования и пр. Кран представляет собой подвижную кранбалку. Управление краном осуществляется с пульта управления  на уровне 1,5 м до пола.

Технические требования:
Типовой режим работы – 3М;
Электропитание от сети переменного 3-х фазного тока с частотой 50 Гц и напряжением 380 (220) В;
Необходимо разработать:
Общий вид  крана;
Механизм подъема;
Металлоконструкцию;
Опорные узлы;
Спецификации и расчетно-пояснительную записку.

Характеристики:
Грузоподъемность Q=16000 Н
Высота подъема H=2.8 м
Скорость подъема V=5 м/мин
Частота вращения крана n=2 об/мин
Вылёт L=4 м
Режим работы 2М
Ресурс t=4000 час

Содержание пояснительной записки
Введение
1.Механизм подъема
1.1.Схемы и полиспасты
1.2.Двигатель
1.3.Канат
1.4.Барабан
1.5 Прочность барабана
1.6.Передаточное отношение привода
1.7.Редуктор
1.8.Тормоз
1.10 Блоки
1.11 Крюковая подвеска
2.Расчет металлоконструкции
2.1. Определение основных размеров металлоконструкции
2.2. Проверка статического прогиба
2.4 Определение веса

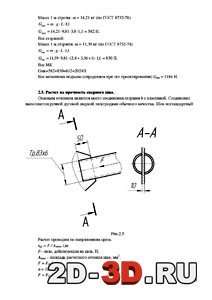

2.5. Расчет на прочность сварного шва
3. Механизм поворота
3.1. Момент инерции поворотной части крана
3.2. Нагрузка на опорные узлы
3.3. Расчет подшипников опорных узлов
3.4. Выбор двигателя
3.5. Выбор редуктора
3.6. Расчет открытой зубчатой передачи
3.7. Расчет тормоза
3.8. Расчет предохранительного устройства
4. Расчет соединений
5. Крепление крана
Список литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 35 (6)
