Проектирование механизма подъема главной тележки литейного крана Q=100 т
Курсовой проект

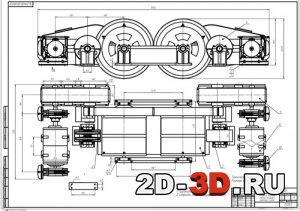

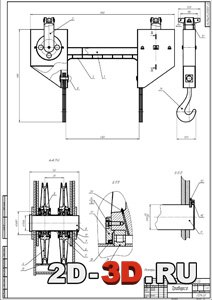

Список чертежей: механизм подъема главной тележки литейного крана, траверса, спецификации.

Техническая характеристика
1 Грузоподъемность, кг          100000;
2 скорость подъема груза, м/с   0,125.

Каждый литейный кран имеет главный и вспомогательный подъемный механизм, передвижной и приводной механизм, отвечающий за перемещение крана. Грузозахватное приспособление главного подъемного механизма состоит из подъемной траверсы и двух крюков, состоящих из набора листовых пластин, т.е. подъемного стропа портального типа, который используется для транспортировки разливочного ковша или сосуда с горячим металлом, чей центр зафиксирован между подвесками кронштейна. Грузозахватное приспособление вспомогательного подъемного механизма состоит из кованого крюка или крюка, состоящего из набора листовых пластин, которые используются для опрокидывания разливочного ковша или сосуда с горячим металлом, или при выполнении другого вспомогательного действия.

Содержание пояснительной записки
Введение
1. Разработка схемы полиспаста
2. Выбор каната по стандарту и проверка его на прочность
3. Определение размеров блоков и выбор для них подшипников
4. Компоновка траверсы и расчет ее балки
4.1 Расчет оси блоков
5. Проверка пригодности заданного диаметра барабана и расчет элементов балки
6. Выбор двигателя
7. Выбор редуктора
8. Расчет храпового механизма
9. Выбор тормозов
10. Литература
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 27 (2)
