Гидропривод. Курсовой проект

В курсовом проекте произведен патентно-информационный поиск, рассмотрено три варианта решения поставленной задачи. В качестве аналога  выбран один проект, наиболее подходящий по техническому решению.

Произведен энергетический расчет гидропривода, в котором выбраны динамические и геометрические характеристики привода, подобраны уплотнительные устройства.

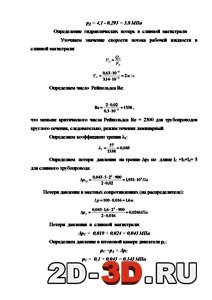

Произведен гидравлический расчет привода, в котором была спроектирована гидравлическая схема привода, выбраны гидравлические устройства, определены и проверены силовые характеристики привода, произведено заключение о работоспособности привода и годности к эксплуатации.

Произведен тепловой расчет привода, произведен анализ нагрева привода во время работы, выбран гидронасос и определены его мощностные характеристики.

Произведен расчет ламинарного дросселя, в итоге которого определено настроечное значение величины смещения рукоятки дросселя для обеспечения заданной скорости движения выходного звена.

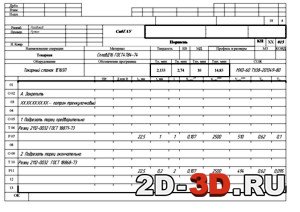

Разработан технологический процесс изготовления поршня гидропривода с использованием токарного автомата.

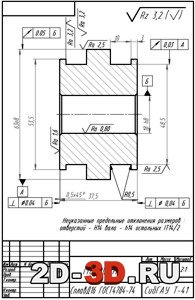

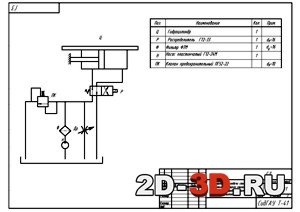

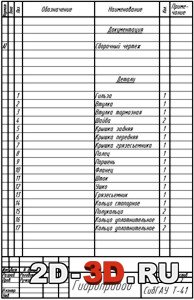

Разработаны сборочный чертеж привода, чертеж принципиальной гидравлической схемы и чертеж поршня гидроцилиндра.

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg 24 (3)
