Расчет газопровода для городского района с расчетом годового потребления в квартирах

347
Женя Гурский
14 июня 2022
  • 0

Формат файлов: cdw, Компас, docx, Word
Кол-во чертежей: 1
Теги: Газоснабжение
Категории: Чертежи проекты / Газоснабжение
Тип проекта Учебный проект Кол-во листов (чертежей)
Формат cdw, Компас, docx, Word 23 (1)


Расчет газопровода для городского района

Курсовой проект с расчетами и чертежом в редактируемых форматах
Чертёж ГРПШ

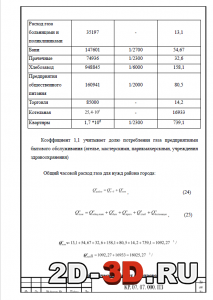

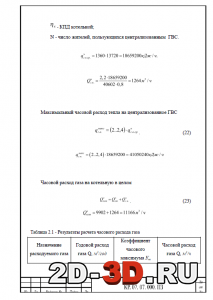

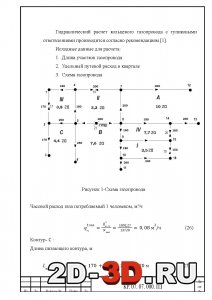

Схема газопроводаРезультаты расчёта часового расхода газаРасчёт часового расхода газа


Федеральное государственное бюджетное образовательное учреждение

высшего образования «Сибирский государственный автомобильно-дорожный университет (СибАДИ)».


В ходе курсовой работы был рассчитан газопровод для городского района, оформлен чертёж, сделан расчёт годового потребления природного газа в квартирах, расход природного газа на отопление, вентиляцию и горячее водоснабжение жилых и общественных зданий и определены расчетные часовые расходов газа. Также был сделан гидравлический расчёт газопровода и выбран регулятор давления и ГРПШ21.

Список чертежей в формате cdw Компас-3D:
Чертёж ГРПШ (газорегуляторный пункт)

Технические характеристики:
Регулятор давления газа РДСК-50/400
Максимальное входное давление 1,2 МПа
Пропускная способность при давлении на входе:
0,1 МПа 2800 м^3/ч
0,3 МПа 5600 м^3/ч
0,6 МПа 13000 м^3/ч
0,9 МПа 16000 м^3/ч
1,2 МПа 19000 м^3/ч
Масса 750 кг

Оглавление расчетно-пояснительной записки:

Введение

1. Определение численности населения проектируемого района города и характеристик природного газа

2. Расчёт годового потребления природного газа

2.1 Расчет годового потребления природного газа в квартирах

2.2 Расход природного газа на отопление, вентиляцию и горячее водоснабжение жилых и общественных зданий

2.3 Определение расчетных часовых расходов газа

3. Гидравлический расчёт газопровода

4. Выбор регулятора давления и ГРПШ

Заключение

Список использованных источников

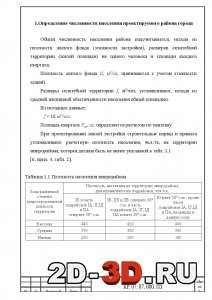

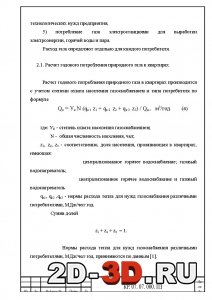

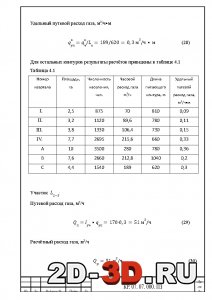

Расчёт удельного путевого расхода газаРасчёт годового потребления природного газа в квартирахОпределение численности населения проектируемого района города

В ходе выполнения курсовой работы была реализована компетенция ПК-12 (владением знаниями направлений полезного использования природных ресурсов, энергии и материалов при эксплуатации, ремонте и сервисном обслуживании транспортных и транспортно-технологических машин различного назначения, их агрегатов систем элементов) на примере расчета газопровода для зоны застройки выбора газорегуляторного пункта как источника газоснабжения.

Была освоена компетенция ПК-5 владение основами методики разработки проектов и программ для отрасли, проведения необходимых мероприятий, связанных с безопасной и эффективной эксплуатацией транспортных и транспортно-технологических машин оборудования различного назначения, их агрегатов, систем и элементов, а также выполнения работ по стандартизации технических средств, систем, процессов, оборудования и материалов, по рассмотрению и анализу различной технической документации.

Тип проекта Учебный проект Кол-во листов (чертежей)
Формат cdw, Компас, docx, Word 23 (1)
