Газоснабжение микрорайона из 11 коттеджей
Курсовая работа проект

Газоснабжение

Задачи курсового проекта:
  1. Ознакомление с заданием. Вычисление расчетных расходов газа потребителями жилого района;
  2. Трассировка ССД. Составление расчетной схемы с указанием расчетных расходов;
  3. Гидравлический расчет сети среднего давления;
  4. Трассировка СНД. Составление расчетной схемы с указанием расчетных расходов;
  5. Гидравлический расчет сети низкого давления;
  6. Разработка схема внутридомового газоснабжения;
  7. Гидравлический расчет внутридомовой газовой сети;
Исходные данные
  1. Город Владивосток (генплан прилагается), микрорайон (11 домов).
  2. Город снабжается газом Qн=36,26 МДж/м3, p=0,743 кг/м3
  3. Нагрузка на отопление зданий: Qo(НИ3М)=6700 Вт; Qo(НИ2М)=13400 Вт; Qo(НИ4М)=13400 Вт; Qo(Б5М-думплекс)=11100 Вт
  4. Нагрузка на ГВС: QГВС=24 кВт
  5. Давления газа в магистральном газопроводе 1,2 Мпа
  6. Давления газа в газопроводе после ГРПБ 1 0,3 Мпа
  7. Давления газа в газопроводе низкого давления 0,003 Мпа
  8. Номинальное давления газа перед теплогенератором 2,3 КПа перед газовыми приборами 1,8 Кпа.
Список чертежей курсового проекта
  1. Карта, рельеф
  2. Газоснабжение
  3. Спецификация оборудования
Была запроектирована сеть газоснабжения для частных домов ЖСК Острова. Рассчитаны диаметры полиэтиленовых и металлических труб, подобрано оборудование ШРП и внутридомовой газовой сети, построен профиль сети, выполнена трассировка внутридомовой газовой сети, построена аксонометрия внутридомовой газовой сети. Выполнен расчет газопровода на прочность и устойчивость.

Содержание
1. Введение
2. Исходные данные
3. Определение расходов газа потребителями микрорайона
4. Составление расчетных схем газопроводов
5. Определение количество ПУРГ
6. Гидравлический расчет газопровода ССД  и СНД
7. Гидравлический расчет внутридомового газопровода
8. Подбор оборудования ШРП и внутридомовой сети
9. Составление спецификации материалов и оборудования
10. Расчет газопровода прочность и устойчивость
Заключение
Список литературы



Карта, рельеф

 Спецификация оборудования  Гидравлический расчет сети низкого давления

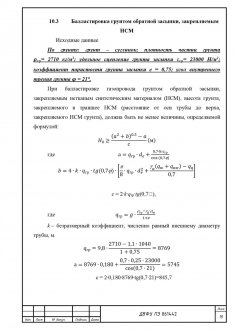

Балластировка грунтом обратной засыпки, закрепляемым НСМ Гидравлический расчет внутридомового газопроводаОпределение расходов газа потребителями микрорайона

Определение расходов газа потребителям микрорайонаПодбор оборудования ШРП и внутридомовой сетиРасчет газопровода на прочность и устойчивость
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат Компас-3D, cdw, AutoCAD, dwg, word, doc, pdf 24 (2)
