Разработка программы AutoLISP для черчения детали

4 981
Max
23 августа 2019
  • 0

Формат файлов: LSP, Word, компас-3d, avtocad, dwg, cdw
Кол-во чертежей: 2
Категории: Чертежи проекты / Инженерная графика, начертательная геометрия
Тип проекта Учебный Кол-во листов (чертежей)
Формат LSP, Word, компас-3d, avtocad, dwg, cdw 25

Разработка элементов САПР вариант № 15.

В данной курсовой работе были выполнены чертежи в AutoCAD и Компас 3D, а так же была разработана программа  AutoLISP для черчения детали в 2 видах.

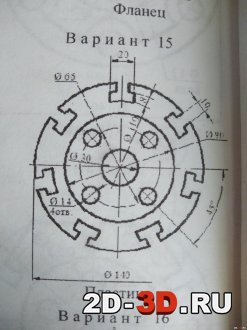

Задание вариант 15  Задание 2  Разработка элементов САПР

1809-1390 пластина  Деталь  Листинг программы

Панели инструментов Visual Lisp  Разработка программы  Разработка чертежа детали в КОМПАС-2D

Содержание курсового проекта:

Введение

  • Разработка чертежа детали в AutoCAD .
  • Разработка чертежа детали в КОМПАС-2D.
  • Разработка пользовательской программы САПР (Autolisp)
  • 3.1) Определение конструкторско-технологических параметров.
  • 3.2) Определение программных параметров.
  • 3.3) Секция промежуточных вычислений.
  • 3.4) Определение координат точек отрисовки.
  • 3.5) Построение чертежа.
  • 3.6) Разработка программы.
  • 3.7) Описание работы программы.

Заключение.

Список литературы.


В состав также входят 2 чертежа в формате cdw и dwg, а также программа на LISP.


В данном курсовом проекте мы рассмотрим некоторые программы для работы с чертежами такие как: КОМПАС-2D и AutoCAD. Кроме этих программ, так же рассмотрим одно из приложений AutoCAD которое называется AutoLisp, в данное приложение мы сможем создать программу которая начертит нам узел нашего агрегата, данным узлом будет одна из деталей данная по заданию. Задача курсовой работы – освоение языка программирования AutoLisp и разработка программы параметризованной геометрической модели или чертежа.


В AutoCAD входит интерпретатор AutoLISP, начинающий работать, если вы в командной строке в ответ на стандартную подсказку Автокада Команда: (Command:) введете открывающую скобку (. В этот момент AutoCAD настраивается на прием и вычисление выражения AutoLISP, которое должно иметь форму списка, т. е. начинаться открывающей скобкой и заканчиваться закрывающей, а элементы списка должны отделяться друг от друга пробелами.
