Контрольные работы № 2 по черчению часть 1

17 412
Max
1 октября 2009
  • 100

Формат файлов: dwg, AutoCAD
Кол-во чертежей: 90
Категории: Чертежи проекты / Инженерная графика, начертательная геометрия
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD 90

Контрольная работа № 2. Инженерная графика.

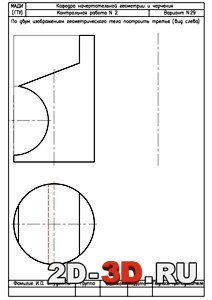

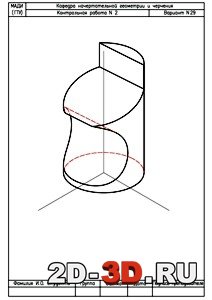

Задание по черчению Выполненое задание по черчению в AutoCAD Аксонометрия цилиндра

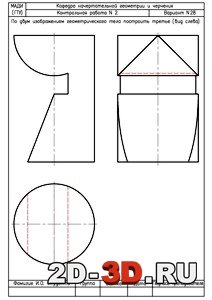

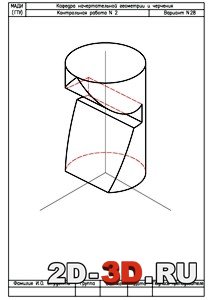

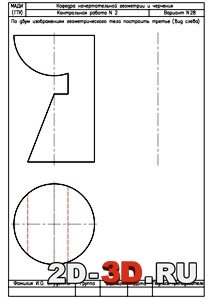

Задание по инженерной графике Выполненое задание по инженерной графике в AutoCAD Аксонометрия в AutoCAD



Скачать:


Варианты № 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30. Готовые контрольные работы в Autocad! Всего 90 чертёжных листов формата А4.




Задание на контрольную работу: «По двум заданным изображениям цилиндра необходимо начертить третье». Каждый вариант контрольной работы включает:

1. задание на выполнение чертежа

2. выполненный чертёж с тремя видами

3. аксонометрию готового цилиндра с вырезами



Такого в Интернете еще не было! Все в dwg формате.


Кафедра начертательной геометрии и черчения


Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD 90
