Проект освещения промплощадки хвостовой фабрики

2 414
Max
11 сентября 2019
  • 0

Формат файлов: .dwg, AutoCAD
Кол-во чертежей: 4
Теги: Освещение
Категории: Чертежи проекты / Электрические схемы проекты
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .dwg, AutoCAD 4
Проект освещения промплощадки хвостовой фабрики с чертежами
Рабочая документация по электрическому освещению территории

Щит наружного освещения ЩОН1. Схема питания и управления освещением территории.

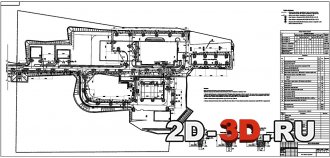

План освещения территории со спецификацией

Опора освещения 8 м с одним консольным светильником

В объем рабочего проекта входит наружное электроосвещение промплощадки хвостовой фабрики

Список чертежей проекта:
1. Общие данные
2. Щит наружного освещения ЩОН1. Схема питания и управления освещением территории
3. План освещения территории со спецификацией
4. Опора освещения 8 м с одним консольным светильником


Технические характеристики проекта:
Питание рабочего щита наружного освещения ЩОН-1 и ящика управления ЯУО-1 предусматривается от шин 0,4 кВ трансформаторной подстанции КТП 2x2500 кВА от силового щита 4Щ;
Напряжение сети освещения ~380/220 В;
В проекте принята система заземления TN-S, в которой нулевой защитный (PE) и нулевой рабочий (N) проводники разделены на всем его протяжении;
В качестве мер защиты при косвенном прикосновении предусмотрено защитное заземление щитка освещения, металлических корпусов светильников. Защитное заземление металлических корпусов светильников выполнить путем присоединения  к заземляющему винту корпуса светильника РЕ-проводника. сечением, соответствующим сечению подводимого к электроприемнику кабеля, выбранного согласно ПУЭ изд.7 п.1.7.126 и табл.1.7.5.

Географические данные
Место расположения: Монголия, г. Эрдэнэт
Высота над уровнем моря - 1315-1325 м, система высот - Балтийская.
Сейсмичность района строительства - 8 баллов.
Климатичесие характеристики района строительства:
- вес снегового покрова -0,5 кПа (50 кгс/см?);
- нормативная нагрузка ветрового давления - 23 кгс/см? до высоты 10 м;
- расчетная зимняя температура наружного воздуха наиболее холодной пятидневки -
 минус 35 °C.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат .dwg, AutoCAD 4
