Проектирование подстанции 110/35/6 «Восточная»
Выпускная квалификационная работа с расчетами в Word и чертежами в редактируемом формате .vsd (Microsoft Visio)

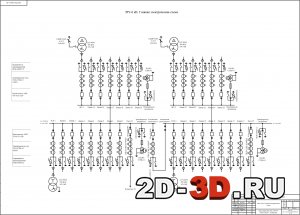

ЗРУ-110 кВ и ЗРУ-35 кВ. Главная электрическая схемаЗРУ 6

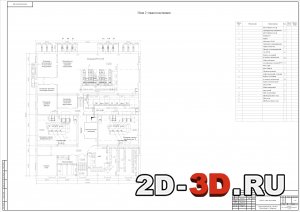

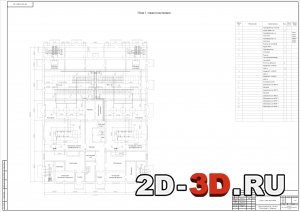

План 1 этажаПлан 2 этажа

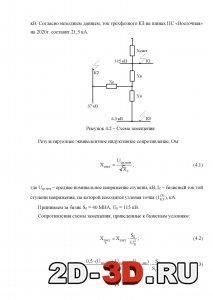

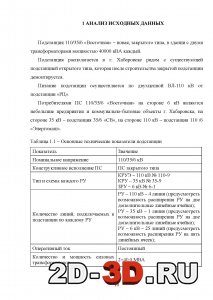

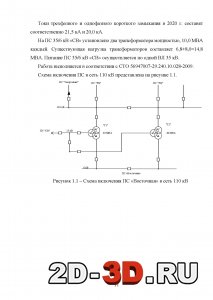

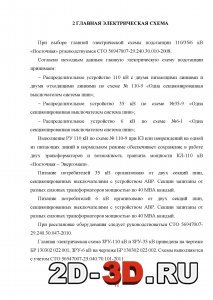

Исходные данные для проектирования подстанцииСхема подключенияВыбор главной электрической схемы для подстанции

Объектом исследования является подстанция 110/35/6 кВ «Восточная», город Хабаровск. Цель работы – разработка электрической части проектируемой подстанции закрытого типа. В проекте были выполнены расчетно-пояснительная записка в Word и чертежи в редактируемом формате .vsd (Microsoft Visio). Также приложены файлы задания, антиплагиата, отзыва и рецензии на работу. Все файлы в проекте легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

В результате исследования были рассчитаны токи короткого замыкания и максимальные рабочие токи присоединений, после чего была разработана главная электрическая схема, расставлено, выбрано и проверено основное электрооборудование подстанции.
В следующей части работы был произведен расчет собственных нужд подстанции: выбраны трансформаторы собственных нужд, выбрана система оперативного постоянного тока.
Основные решения по применяемым комплектным распределительным устройствам выделены в отдельный раздел настоящей работы.
В последней части работы приводятся технические решения по изоляции, защите от перенапряжений, и электромагнитной совместимости.
Работа выполнена в соответствии с действующей нормативно-технической документацией, полный список использованных источников приведен в конце документа.

Список чертежей:
1. ЗРУ-110 кВ и ЗРУ-35 кВ. Главная электрическая схема
2. План 1 этажа подстанции
3. План 2 этажа подстанции
4. ЗРУ-6 кВ. Главная электрическая схема

Содержание расчетно-пояснительной записки:
ВВЕДЕНИЕ
1 АНАЛИЗ ИСХОДНЫХ ДАННЫХ
2 ГЛАВНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
2.1 Расстановка разъединителей
2.2 Расстановка стационарных заземлителей
2.3 Расстановка трансформаторов тока
2.4 Расстановка трансформаторов напряжения
2.5 Расстановка дугогасящих реакторов
2.6 Расстановка токоограничивающих реакторов
2.7 Расстановка ограничителей перенапряжения нелинейных
3 ВЫБОР СИЛОВЫХ ТРАНСФОРМАТОРОВ
4 РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ
5 РАСЧЕТ МАКСИМАЛЬНЫХ РАБОЧИХ ТОКОВ
6 ВЫБОР И ПРОВЕРКА ОСНОВНОГО ОБОРУДОВАНИЯ
6.1 Выбор и проверка выключателей
6.2 Выбор разъединителей
6.3 Выбор стационарных заземлителей
6.4 Выбор трансформаторов тока
6.5 Выбор измерительных трансформаторов напряжения
6.6 Выбор дугогасящих реакторов
6.7 Выбор токоограничивающих реакторов
6.8 Выбор ограничителей перенапряжения нелинейных
7 ВЫБОР ТРАНСФОРМАТОРОВ СОБСТВЕННЫХ НУЖД
8 ПОСТОЯННЫЙ ОПЕРАТИВНЫЙ ТОК
8.1 Расчет нагрузок постоянного оперативного тока
8.2 Выбор аккумуляторных батарей
8.3 Расчет зарядно-выпрямительного устройства
9 ВЫБОР КОМПЛЕКТНЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ
9.1 Комплектное распределительное устройство 110 кВ
9.2 Комплектное распределительное устройство 35 кВ
9.3 Комплектное распределительное устройство 6 кВ
10 ИЗОЛЯЦИЯ, ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЙ, ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ
10.1 Изоляция
10.2 Защита от перенапряжений
10.3 Электромагнитная совместимость
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

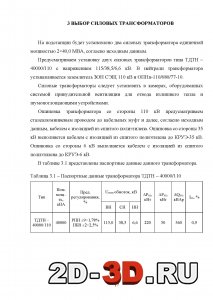

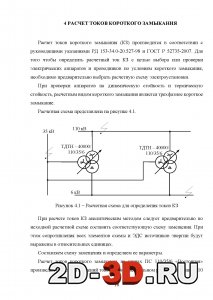

Выбор силовых трансформаторовРасчёт токов короткого замыканияРасчёты подстанции пример

Целью выполнения выпускной квалификационной работы было проектирование подстанции 110/35/6 кВ «Восточная».
В качестве исходных данных были использованы: техническое задание на разработку проектной документации «Строительство ПС 110/35/6 кВ «Восточная» в г. Хабаровске» ОАО «ДРСК, технические требования на выполнение проектной и рабочей документации «Строительство ПС 110/35/6 кВ «Восточная» в г. Хабаровске», официальные письма ОАО «ДРСК» по вопросам проектирования ПС 110/35/6 «Восточная».
По результатам анализа исходных данных и, учитывая требования Заказчика, было решено установить два трехфазных трехобмоточных трансформатора ТДТН с номинальной мощностью 2×40,0 МВА с РПН.
После выбора трансформаторов проведен расчет токов трехфазного короткого замыкания. Расчет был выполнен аналитическим методом для двух основных точек, это шины 35 и 6 кВ. Для стороны 110 кВ ток КЗ составляет 21,5 кА – по данным от Заказчика. Были посчитаны максимальные рабочие токи основных присоединений.
На основании рассчитанных значений было выбрано и проверено основное оборудование подстанции 110/35/6 кВ «Восточная».
ЗРУ 110 кВ выполнено по схеме №110-9 «Одна рабочая, секционированная выключателем система шин». Такая схема выполнения РУ обеспечивает при КЗ (аварии) на одной из линий сохранение в работе двух трансформаторов и возможность транзита по КЛ 110 кВ «Восточная – Энергомаш».
На напряжении 110 кВ принимаем к установке КРУЭ 110 кВ производства фирмы Siemens [16]. Оборудование, встроенное в КРУЭ 110 кВ: выключатели, номинальным током 1000 А, разъединители, встроенные трансформаторы тока, встроенные трансформаторы напряжения на каждую секцию. К отходящим линиям РУ-110 кВ подключаются ОПН.
ЗРУ 35 кВ выполнено по схеме №35-9 «Одна рабочая, секционированная выключателем система шин». Питание потребителей 35 кВ организовано от двух секций шин, секционированных выключателем с устройством АВР. Секции шин 35 кВ запитаны от разных силовых трансформаторов, мощностью по 40 МВА каждый.
На напряжении 35 кВ принимаем к установке КРУ СЭЩ-65 производства фирмы Самара Электрощит [17]. Оборудование, встроенное в КРУ 35 кВ: вакуумные выключатели фирмы Siemens, номинальным током 1250 А, роль разъединителей выполняют выкатные элементы, трансформаторы тока производства фирмы Сама Электрощит, трансформаторы напряжения фирмы Самара – Электрощит. К отходящим линиям РУ-35 кВ подключаются ОПН.
ЗРУ 6 кВ выполнено по схеме №6-1 «Одна рабочая, секционированная выключателем система шин». Питание потребителей 6 кВ организовано от двух секций шин, секционированных выключателем с устройством АВР. Секции шин 6 кВ запитаны от разных силовых трансформаторов, мощностью по 40 МВА каждый.
На напряжении 6 кВ принимаем к установке КРУ СЭЩ-70 производства фирмы Самара Электрощит [18]. Оборудование, встроенное в КРУ 35 кВ: вакуумные выключатели ABB VD4-25, роль разъединителей выполняют выкатные элементы, трансформаторы тока производства фирмы Сама Электрощит, трансформаторы напряжения фирмы Самара – Электрощит. К отходящим линиям РУ-6 кВ подключаются ОПН.
На основе предоставленных данных по величине тока однофазных коротких замыканий на стороне 6 кВ был произведен расчет мощности дугогасящих реакторов и выбран дугогасящий реактор типа РДМР-360/6. В качестве автоматического регулятора тока ДГР используется шкаф автоматики производства НПП «Бреслер» [19].
На основании расчета постоянного тока, потребляемого нагрузкой в аварийном режиме была выбрана необслуживаемая, аккумуляторная батарея, состоящая из 120 двухвольтовых необслуживаемых элементов, щита постоянного тока и зарядно-выпрямительное устройство серии HTP. Все оборудование производства фирмы «Oldham» [20].
Учитывая требования заказчика, в качестве силовых кабелей используются кабели с изоляцией из сшитого полиэтилена. Применение таких кабелей более экономически выгодно по сравнению с кабелями с бумажно-пропитанной изоляцией.
Основные конструктивные решения по комплектным распределительным устройствам подстанции были вынесены в отдельный раздел. В этом разделе указано, какие типы комплектных распределительных устройств будут применяться на подстанции, количество и тип шкафов, необходимых для проекта. Приведен перечень основного электрооборудования, применяемого на подстанции.
В десятом разделе были освещены вопросы изоляции оборудования, защиты от перенапряжений, вопросы, связанные с электромагнитной совместимостью и электромагнитной обстановкой. Была определена эффективная длина пути утечки, необходимая для выбора изоляторов, изолирующих конструкций и ошиновки. Решения по защите от атмосферных перенапряжений и электромагнитной совместимости выбраны на основе типовых работ по молниезащите и электромагнитной совместимости на подстанциях закрытого типа.
Все расчеты были произведены согласно требованиям действующей нормативно-технической документации. Полный список использованных документов приведен в конце документа.
