Шаровая мельница МШЛ-7

527
Yoru-No Omo
12 ноября 2023
  • 0

Формат файлов: .pdf, .docx Word, .SLDPRT .SLDDRW. SLDASM .STEP SolidWorks
Кол-во 3D моделей: 80
Кол-во чертежей: 8
Теги: БГТУ им. В.Г. Шухова
Категории: Дробилки, мельницы, сепараторы / 3d модели Solidworks / STEP (STP)
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .pdf, .docx Word, .SLDPRT .SLDDRW. SLDASM .STEP SolidWorks 32 (8)
Шаровая мельница МШЛ-7
Готовая курсовая работа по САПР с чертежами, спецификациями и 3D моделями в SolidWorks.

Шаровая мельница, 3D модель (вид 1) Шаровая мельница, 3D модель (вид 2)
Шаровая мельница (сборочный чертеж)БарабанРамаКожух

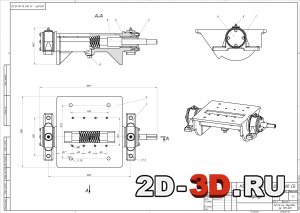

КорпусПодшипниковый узел

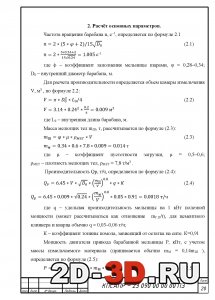

Расчет основных параметровОписание изобретенийАнализ конструкции и принципа действия машины

Мельница шаровая предназначена для тонкого мокрого измельчения проб различных руд и нерудных материалов в периодическом режиме.
Рабочим органом мельницы является барабан с заглушками, оснащенный разгрузочной решеткой. Барабан установлен в двух разъемных подшипниковых узлах, расположенных на корпусе червяка. Барабан приводится во вращение червячной передачей. Колесо червячной пары закреплено на барабане, а червяк установлен на закрытых подшипниках в корпусе червяка. Червяк связан с двигателем клиноременной передачей. Колесо закрыто кожухом, собранным из двух полукожухов. Передача закрыта кожухом. Загрузка и разгрузка барабана мельницы измельчаемым материалом и шарами осуществляется при повороте барабана, оснащенного для этого рукояткой.
Корпус червяка имеет две цапфы соосные с осью червяка. С помощью корпусов подшипников корпус червяка установлен на стойке и имеет возможность поворота на 90 градусов в обе стороны. Корпус фиксируется в трех положениях стопором.
Двигатель, корпуса подшипников, кожух, стопор установлены на стойке. Рама снабжена площадкой на которой осуществляется размещение тары для слива из барабана продуктов измельчения.
Корпус червяка оснащен противовесом для облегчения опрокидывания барабана.
Мельница является устройством периодического действия. Барабан заполняется измельчаемым материалом и шарами. При вращении барабана, материал измельчается в результате истирающего, скалывающего и ударного действия шаров.
Основной рекомендацией по совершенствованию машины является уменьшение габаритов рамы и уменьшение металлоёмкости за счёт уменьшение толщины уголков применяемых при сборке рамы и уменьшения толщины станины.

Параметры машины:
Параметр - Норма
Объем барабана, л - 7
Крупность исходного питания, мм, не более - 6
Частота вращения барабана, об/мин. - 68
Шаровая загрузка, кг, до - 15
Диаметр шаров, мм, в пределах - 15-20
Установленная мощность, кВт - 1.1

Список 3D моделей (в общем 80 деталей):
1. Шаровая мельница;
2. Рама;
3. Корпус;
4. Подшипниковый узел;
5. Барабан;
6. Крышка;
7. Кожух.

Список чертежей:
1. Шаровая мельница (сборочный чертеж);
2. Рама;
3. Корпус;
4. Подшипниковый узел;
5. Барабан;
6. Крышка;
7. Кожух.

Содержание расчетно-пояснительной записки:
Введение.
1. Анализ конструкции и принципа действия машины
1.1. Назначение, классификация и принцип действия барабанно-шаровых мельниц
1.2. Шаровая трубная мельница.
1.3. Мельница шаровая лабораторная МШЛ-7
2. Расчёт основных параметров.
3. Прочностные расчёты.
4. Проведение патентных исследований и анализ их результатов с целью выявления тенденций развития вращающихся печей
4.1. Справка о поиске
4.2. Регламент поиска
4.3. Оформление результатов поиска
4.4 Описание изобретений
4.5 Выводы о проведении регламента поиска
5. Рекомендации по совершенствованию конструкции машины.
6. Список литературы.

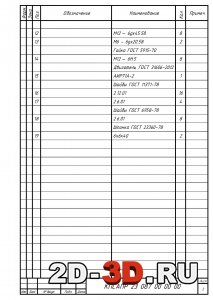

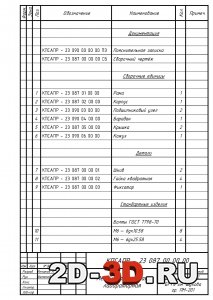

Спецификация Мельница шаровая 1Спецификация Мельница шаровая 2Спецификация Корпус

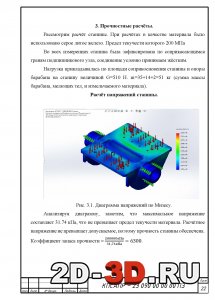

Прочностные расчетыРасчеты перемещений и деформаций станиныРегламент патентного поиска

Белгородский государственный технологический университет им. В. Г. Шухова
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .pdf, .docx Word, .SLDPRT .SLDDRW. SLDASM .STEP SolidWorks 32 (8)
