Сортиментовоз на базе автомобиля Урал

Формат файлов: .cdw .spw Компас-3D
Кол-во чертежей: 2
Теги: Урал
Категории: Автомобили, грузовики, уборочная техника / Лесная промышленность

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.cdw .spw Компас-3D	(2)

Сортиментовоз — это автомобиль для перевозки длинномерного продолговатого груза (трубы, прокат, столбы, брёвна, пиломатериалы). В составе проекта габаритный чертеж автомобиля, сборочный чертеж коробки отбора мощности + спецификация. Каждый чертеж можно редактировать в Компас 3D и использовать в своих целях, как вариант – в качестве шаблона или примера.

Параметры проектируемого автомобиля:
1. Масса перевозимого груза, кг – 10000
2. Масса снаряженного шасси, кг – 21860
3. Распределение нагрузки на дорогу от снаряженного шасси
- через шины передней тележки, кг – 11578
- через шины задней тележки, кг – 5284
4. Максимальная нагрузка от шасси полной массой не должна превышать
- через шины передней тележки, кг – 10095
- через шины задней тележки, кг – 11955
5. Двигатель ЯМЗ-7601
Номинальная мощность, кВт – 220 (300)
Номинальная частота вращения, об/мин – 2150
Максимальный крутящий момент, Н м – 1271
Частота вращения при максимальном крутящем моменте, об/мин – 1100..1300
6. Коробка передач ЯМЗ-238УЗ
Передаточное число:
1 передача 7,30. 2 передача 4,86. 3 передача 3,50. 4 передача 2,48. 5 передача 2,09. 6 передача 1,39. 7 передача 1,00. 8 передача 0,71
7. Передаточные числа раздаточной коробки
- на высшей передаче – 0,995
- на низшей передаче – 1,48
8. Радиус качения шины, м – 0,585

Список чертежей:
1. Автомобиль-сортиментовоз - габаритный чертеж

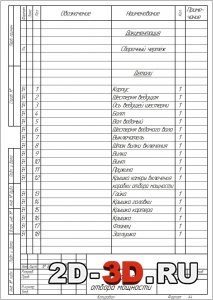

2. Коробка отбора мощности – сборочный чертеж
