Обследование технического состояния несущих конструкций помещения в пятиэтажном жилом доме

Формат файлов: .dwg AutoCAD, .docx Word, .pdf
Кол-во чертежей: 4
Теги: Расчёт перекрытия
Категории: Деревянные конструкции / Строительство, технология монтажа

Тип проекта	Исследовательский	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word, .pdf	26 (4)

В проекте по теме "современных методов обследования строительных конструкций" при проведении обследования был выполнен осмотр несущих и ограждающих конструкций рассматриваемой квартиры, выполнены обмеры стен и перекрытий. В процессе производства работ по переустройству и перепланировке не предполагается затрагивание несущих конструкций дома. По результатам обследования составлено заключение о техническом состоянии несущих конструкций здания и о возможности производства планируемых работ в жилом помещении многоквартирного дома. Внутри проекта находится пояснительная записка и чертежи в редактируемом формате .dwg AutoCAD, также продублированные в PDF. Все файлы в проекте легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Индивидуальное задание:
- описание структуры организации, где проходила производственная практика;
- функциональные задачи управления/отдела, описание реализуемых проектов и задач, техника безопасности при проведении работ;
- описание выполнения и результата индивидуального задания на тему: «Обследование технического состояния несущих конструкций помещения в пятиэтажном многоквартирном жилом доме», личный вклад в реализацию проекта/задачи;
- описание полученных результатов, их практическая значимость для обучающегося.

Список чертежей:

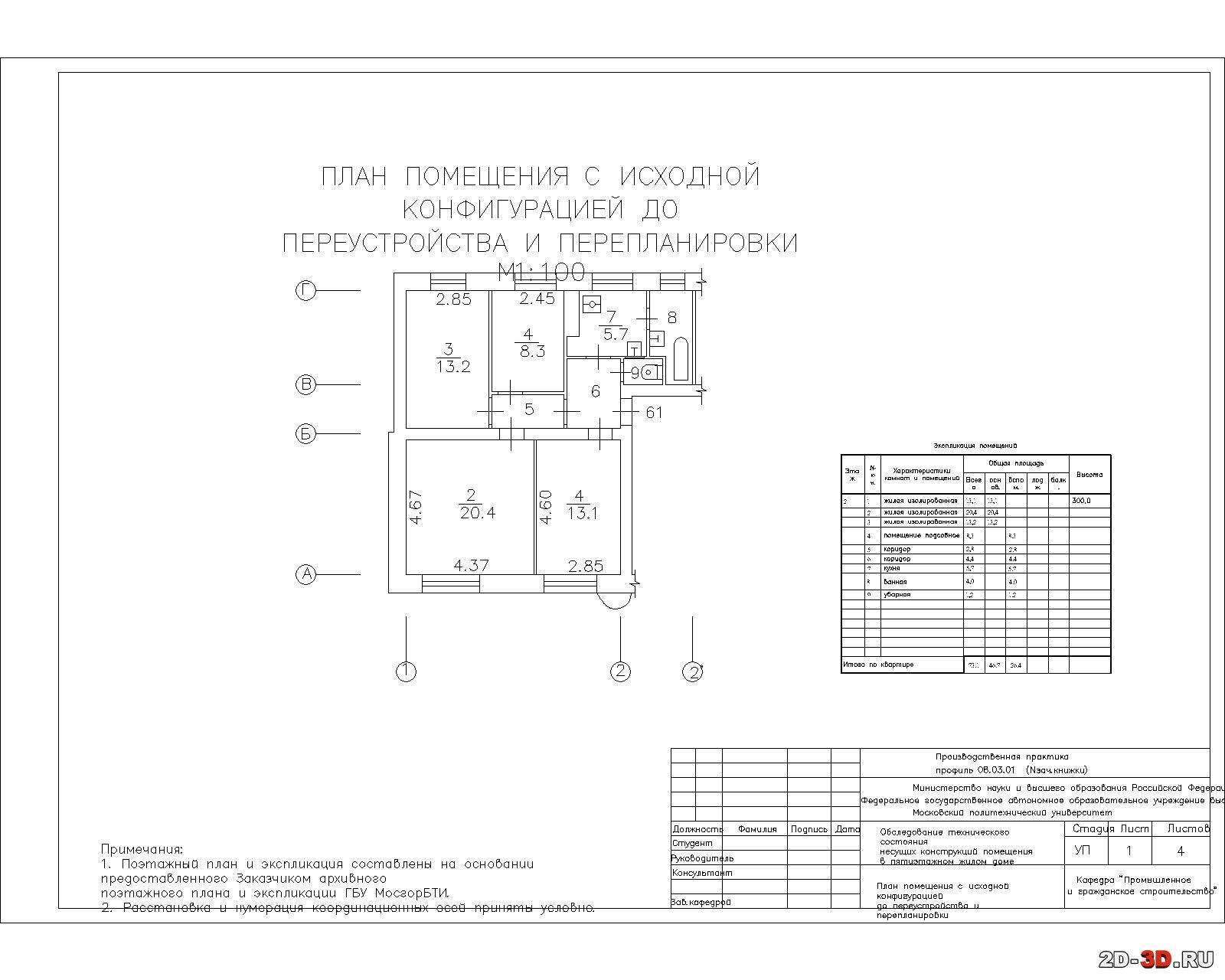

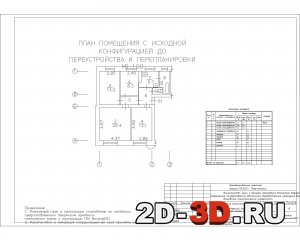

1. План помещения с исходной конфигурацией до переустройства и планировки

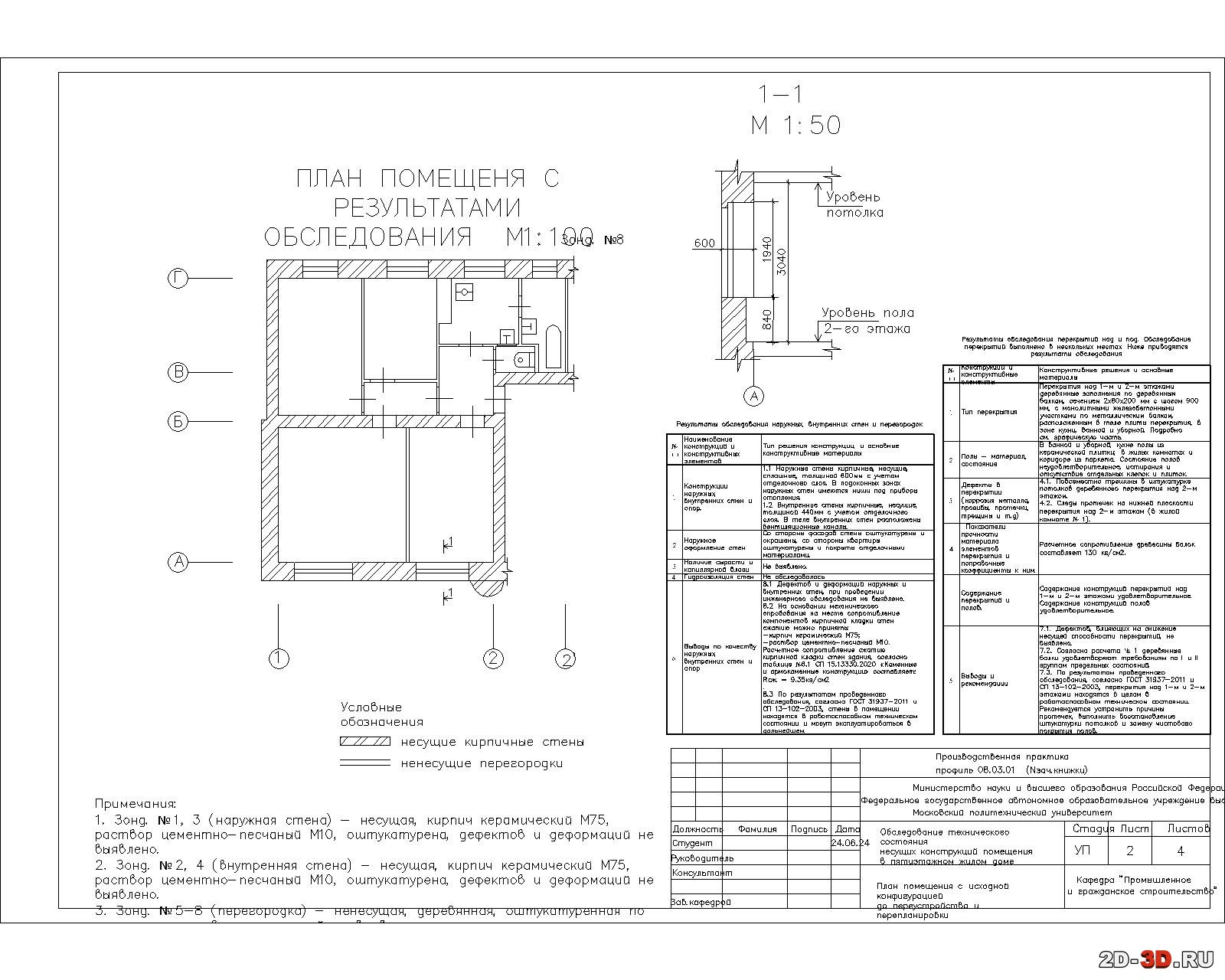

2. План помещения с результатами обследования

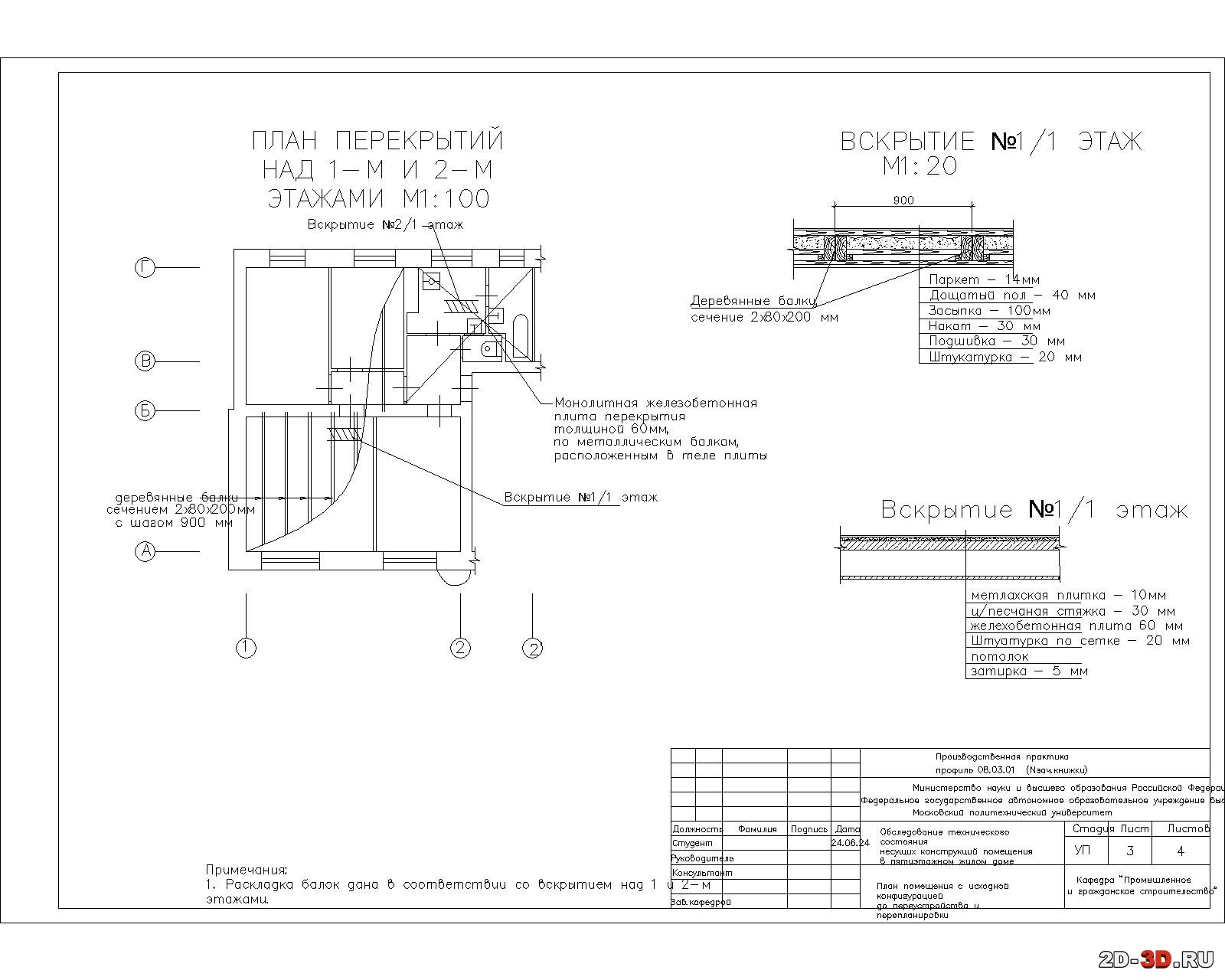

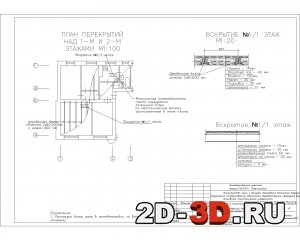

3. План перекрытий над 1-м и 2-м этажами, вскрытие 1 этаж

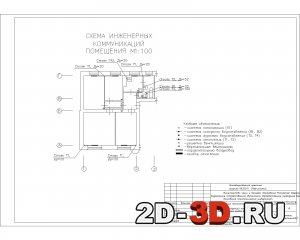

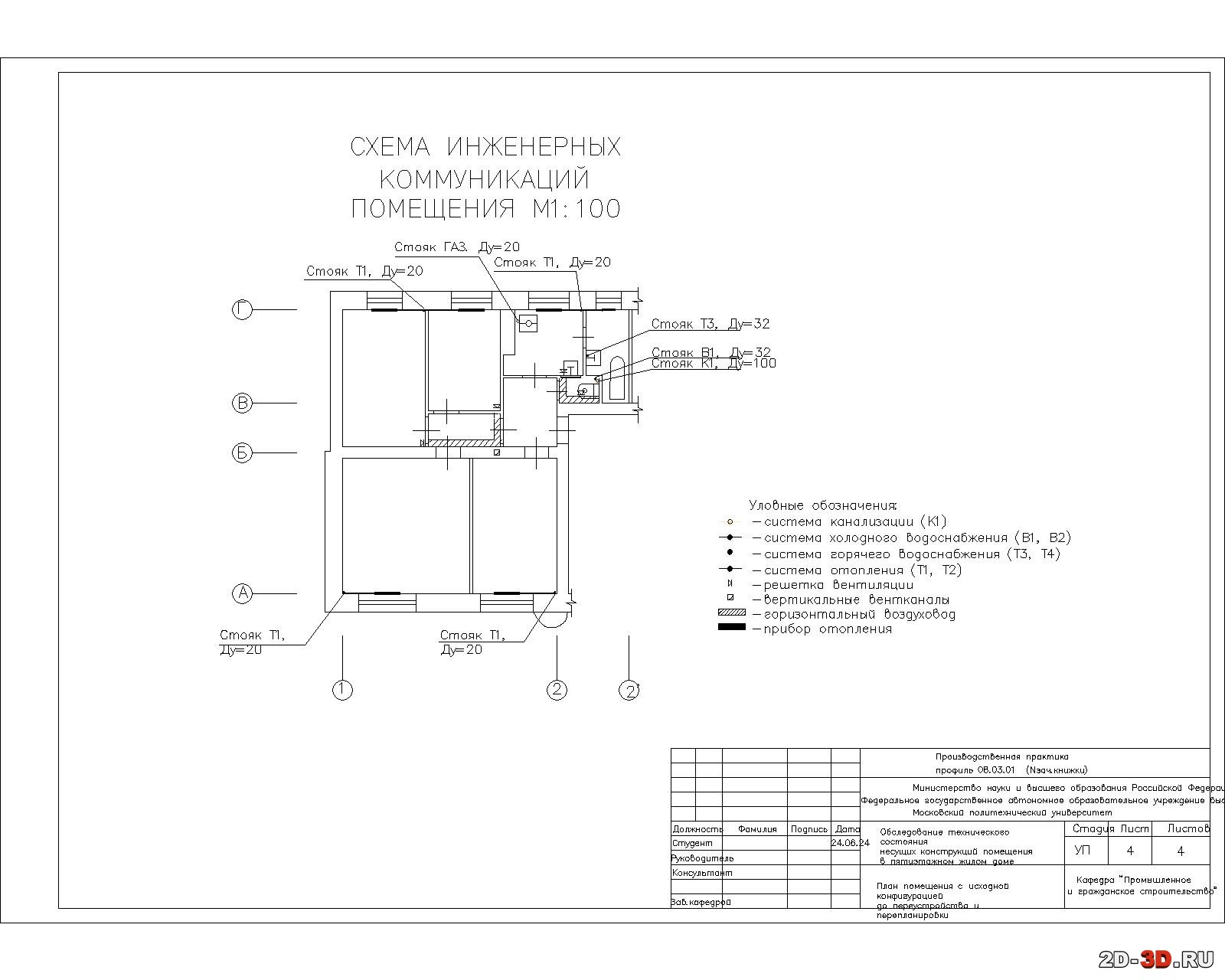

4. Схема инженерных коммуникация помещения

Содержание расчетно-пояснительной записки:
1. ВВЕДЕНИЕ
2. Основная часть

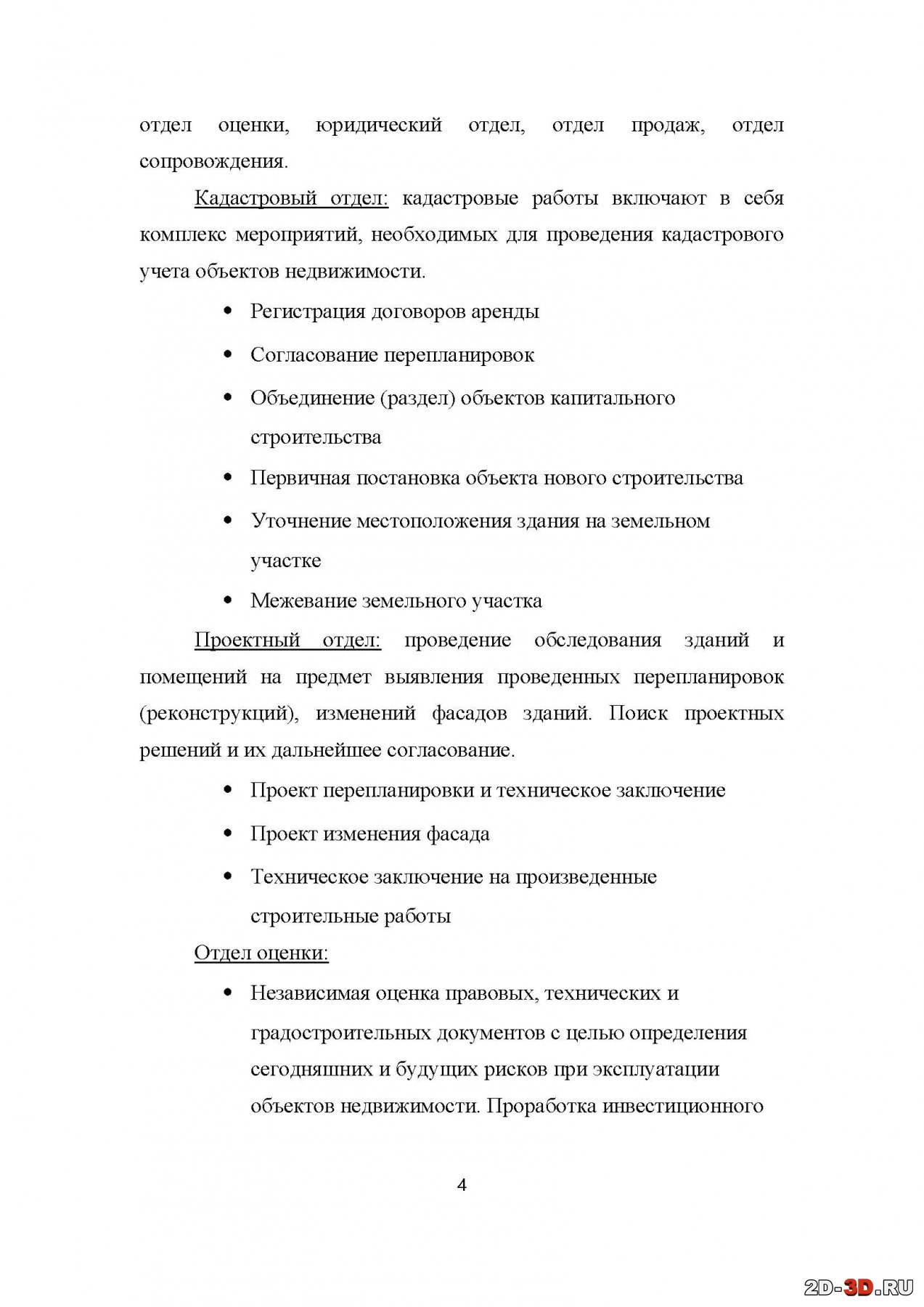

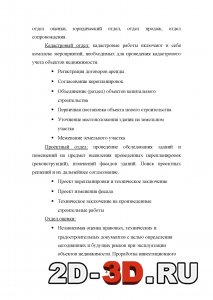

2.1. Описание предприятия
2.1.1. Описание структуры предприятия
2.1.2. Функциональные задачи управления/отдела

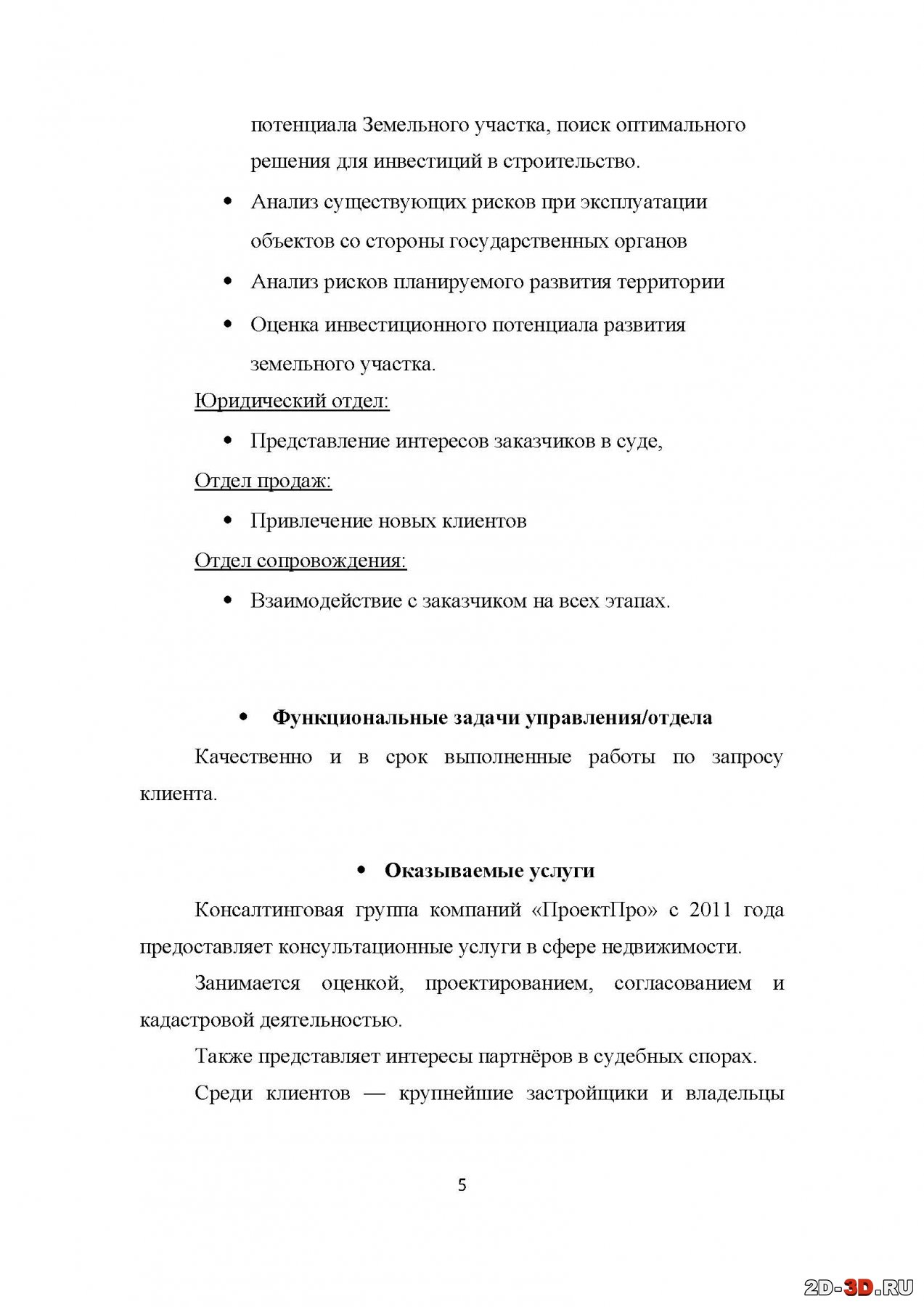

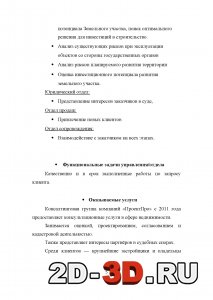

2.1.3. Оказываемые услуги

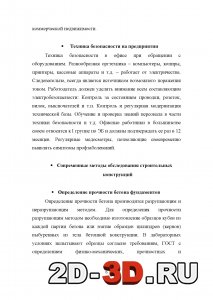

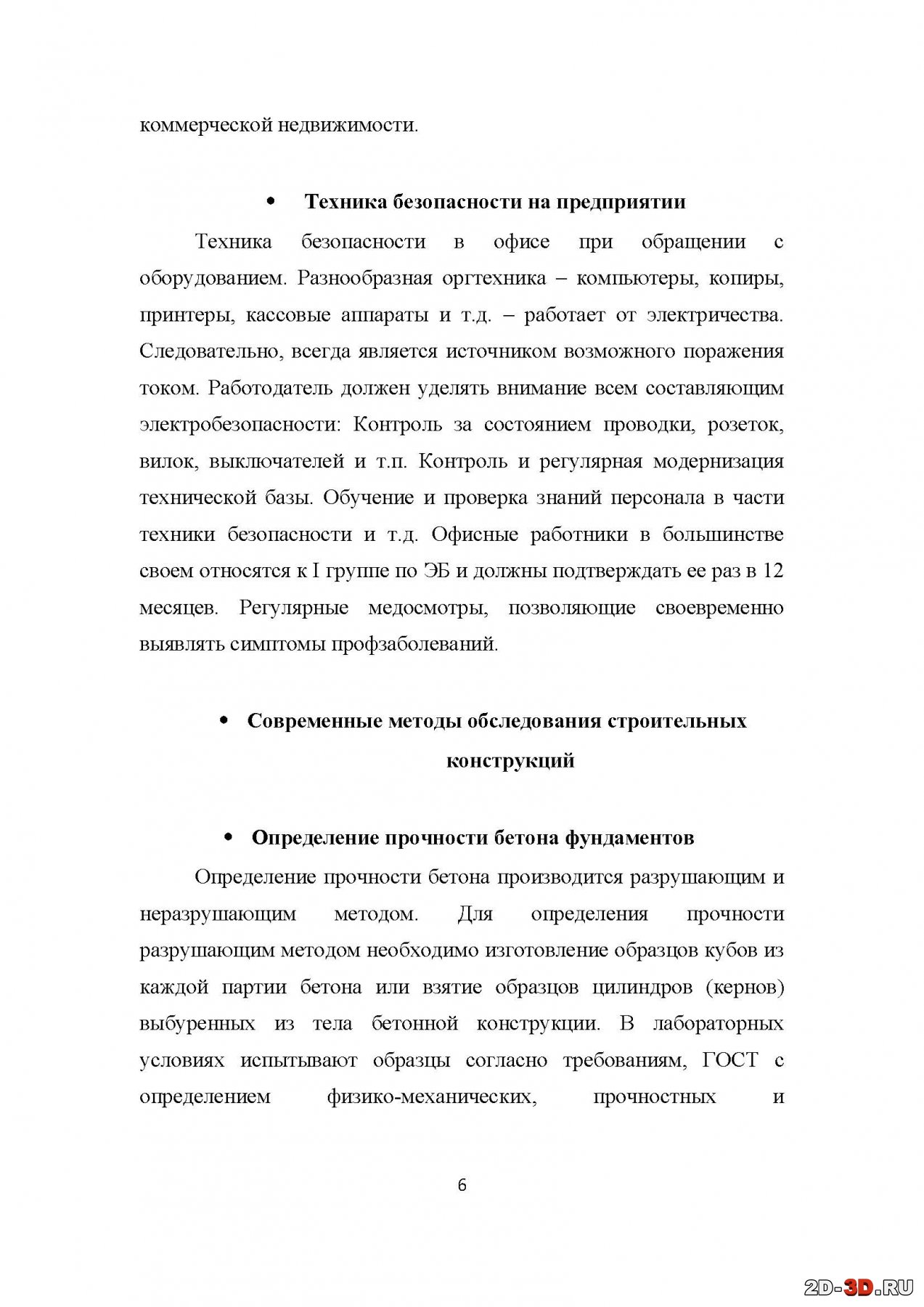

2.1.4. Техника безопасности на предприятии
2.2. Современные методы обследования строительных конструкций
2.2.1. Определение прочности бетона фундаментов
2.2.3. Георадарное обследование грунтов оснований
2.2.2. Метод контроля раскрытия трещин

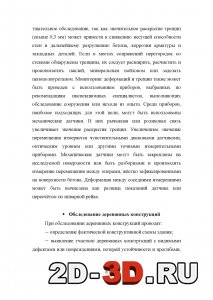

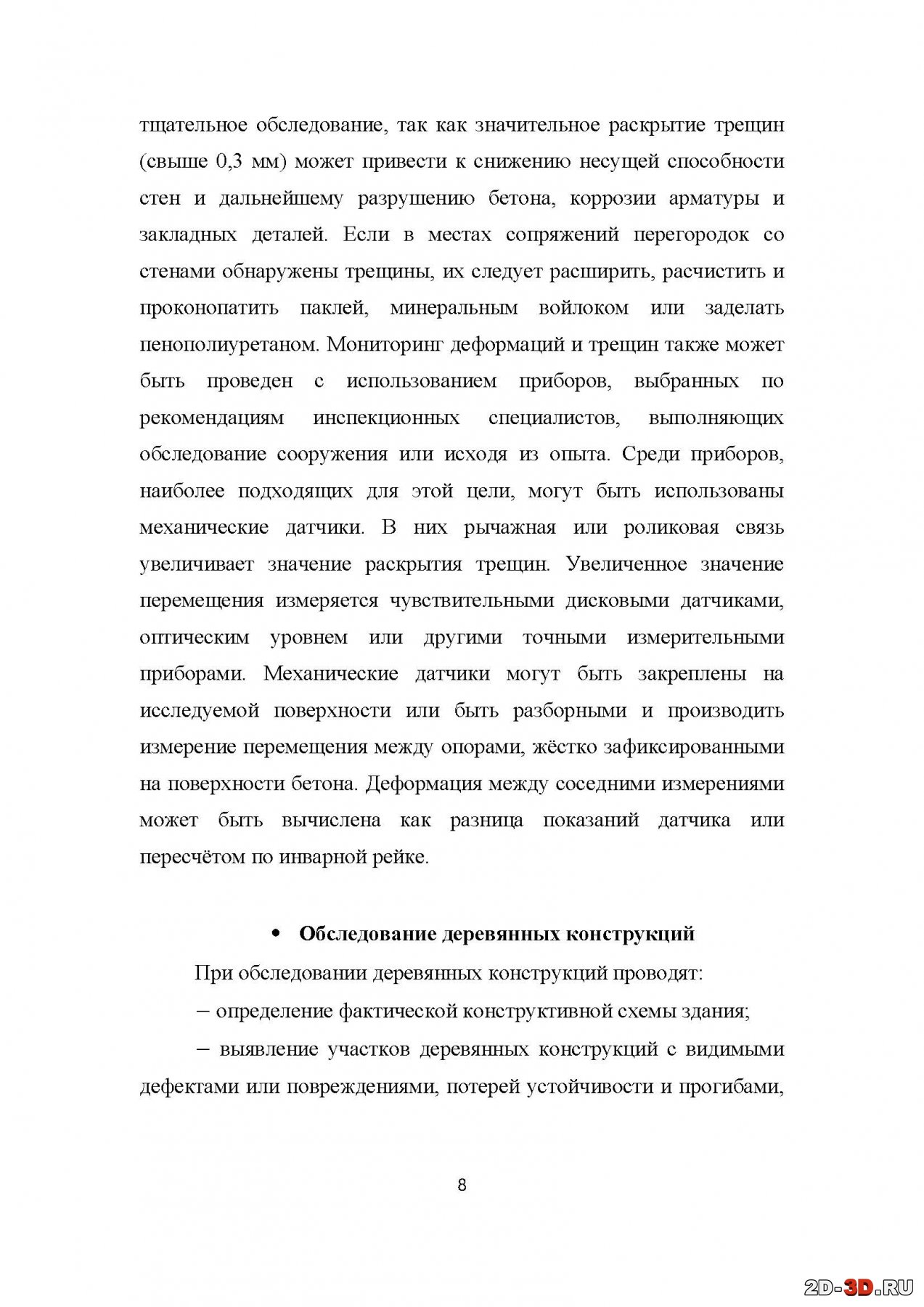

2.2.4. Обследование деревянных конструкций
3. Обследование здания
3.1. Краткая историческая справка об обследуемом доме

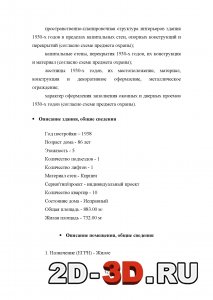

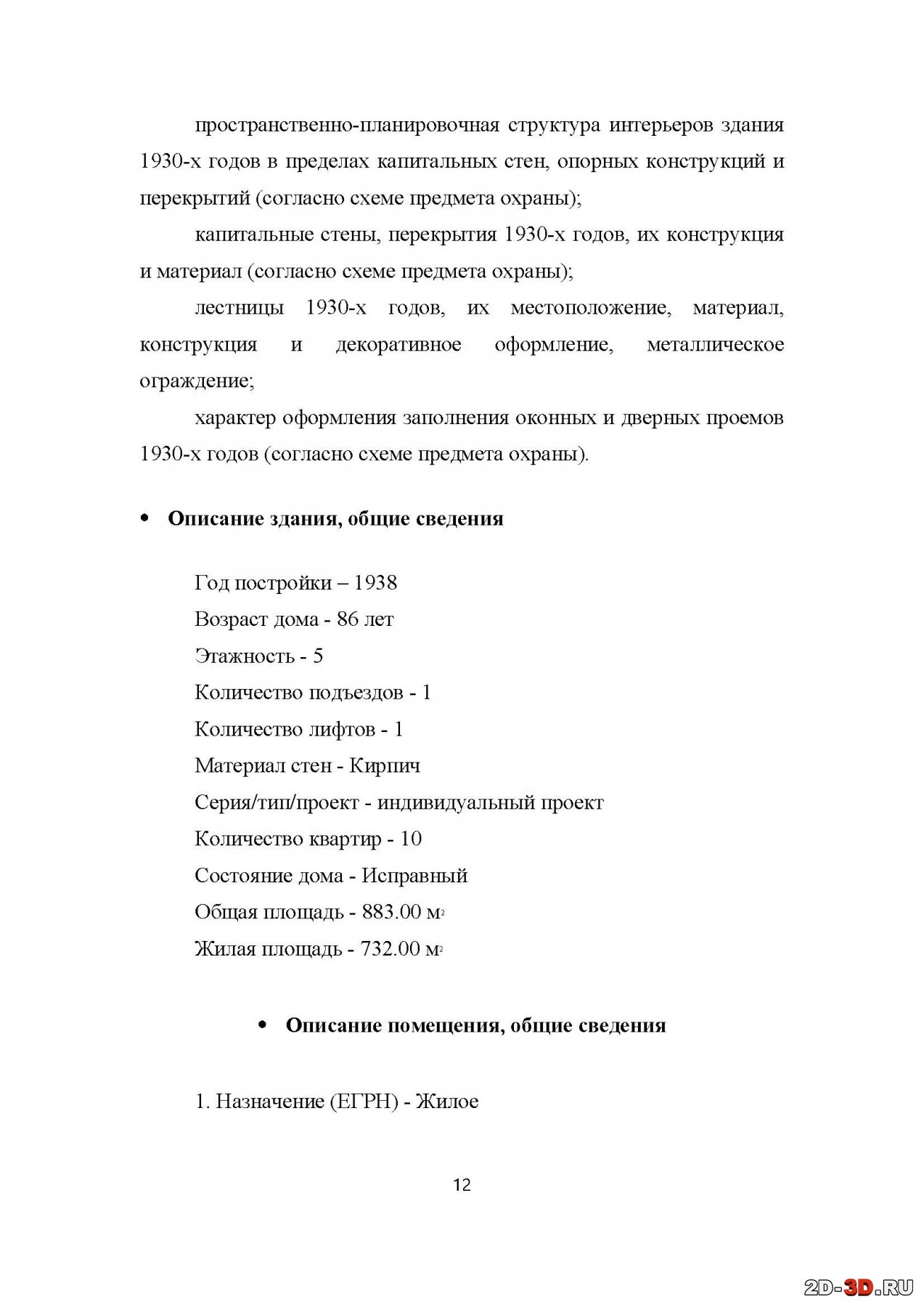

3.2. Описание здания, общие сведения
3.3. Описание помещения, общие сведения
3.4. Описание помещения. Результаты обследования стен
3.5. Описание помещения. Результаты обследования перекрытий
3.6. Описание помещения. Результаты обследования инженерных систем
4. Описание выполнения и результата индивидуального задания, личный вклад в реализацию проекта/задачи.
5. ЗАКЛЮЧЕНИЕ

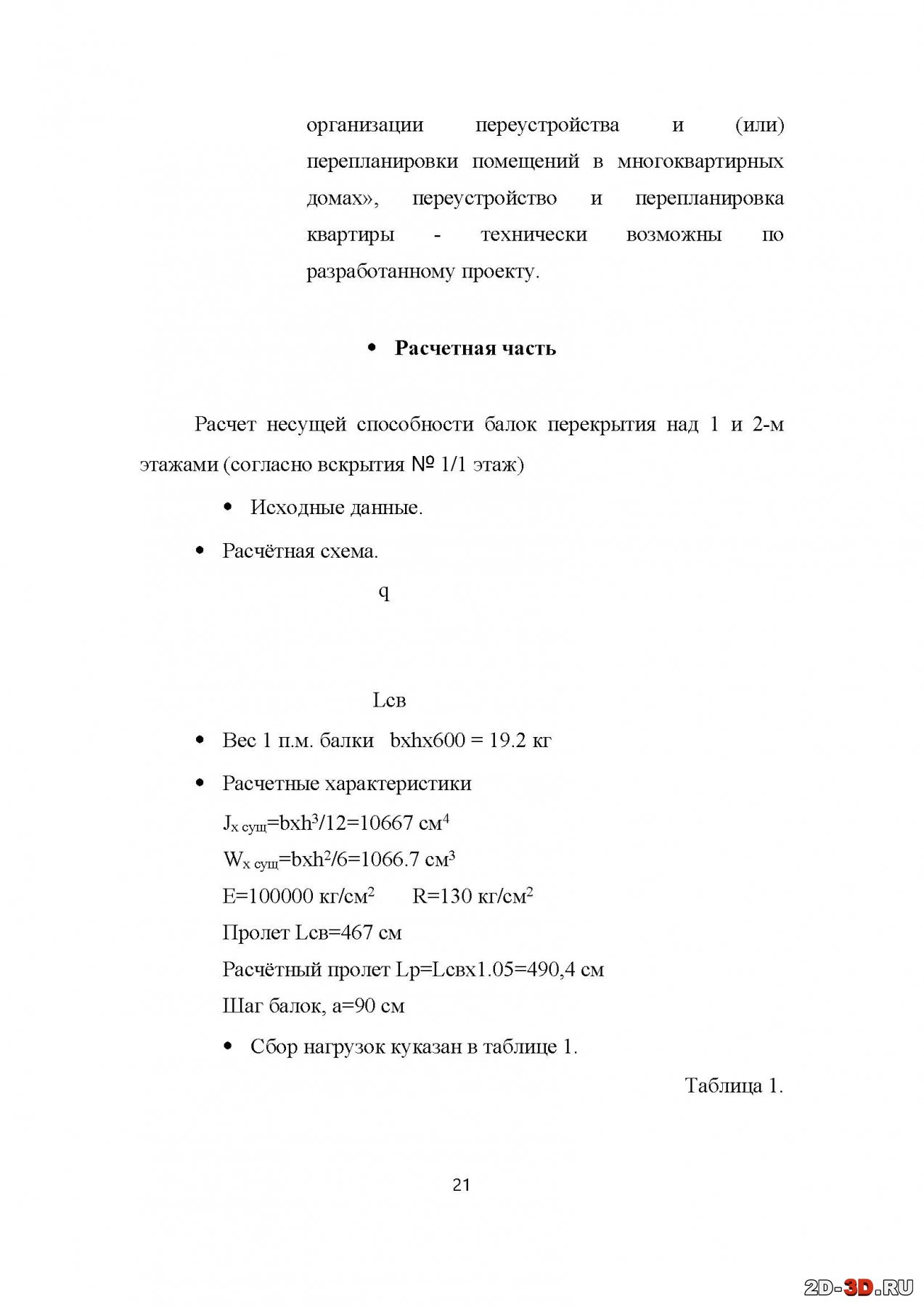

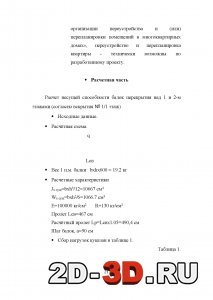

6. Расчетная часть
7. Фото фиксация
8. Графическая часть
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ И ЛИТЕРАТУРЫ


Проектная организация работает с 2011 года. Разрабатывает проектную и рабочую документацию для промышленных, коммерческих и гражданских объектов в Москве и Московской области.
В штате — инженеры-проектировщики, ГИП и ГАП. Компания состоит в СРО, имеет лицензии и допуски для проектирования инженерных систем и согласования документации.
За 15 лет сопроводила более 1200 объектов.
Главный офис расположен по адресу Москва,.

В результате обследования конструкций помещения установлено:
⦁ Обследованное помещение, расположено на 2-м этаже 5-и этажного с подвалом многоквартирного дома, построенного в 1938 году по индивидуальному проекту.
⦁ Наружные стены кирпичные, несущие, сплошные, толщиной 600мм с учетом отделочного слоя. В подоконных зонах наружных стен имеются ниши под приборы отопления. Внутренние стены кирпичные, несущие, сплошные, толщиной 440мм с учетом отделочного слоя. В теле внутренних стен расположены вентиляционные каналы. По результатам проведенного обследования, согласно ГОСТ 31937-2011 и СП 13-102-2003, стены в помещении находятся в работоспособном техническом состоянии и могут эксплуатироваться в дальнейшем.
⦁ Перекрытия над 1-м и 2-м этажами деревянные заполнения по деревянным балкам, сечением 2x80x200 мм с шагом 900 мм, с монолитными железобетонными участками по металлическим балкам, расположенным в теле плиты перекрытия. По результатам проведенного обследования, согласно ГОСТ 31937-2011 и СП 13-102-2003, перекрытие над 1 и 2-м этажами находятся в целом в работоспособном техническом состоянии. Рекомендуется устранить причины протечек, выполнить восстановление штукатурки потолков и замену чистового покрытия полов.
⦁ Перегородки ненесущие, толщиной 130 мм с учетом отделочного слоя, деревянные оштукатуренные с 2-х сторон по дранке. Состояние перегородок удовлетворительное.
⦁ Сохранены существующие в помещениях стояки отопления, канализации, холодного и горячего водоснабжения, вентиляционные каналы в кладке внутренних стен.
⦁ На основании вышеизложенного можно заключить:
⦁ Общее техническое состояние стен и перекрытий обследованного помещения работоспособное. Ненесущие, ограждающие конструкции и инженерные системы находятся в удовлетворительном состоянии, эксплуатационные качества их не нарушены
⦁ Расположение основных инженерных коммуникаций здания не изменяется, за исключением планируемого устройства местных подводок к новым сантехническим приборам.
⦁ Не допускается осуществление несанкционированных работ по перепланировке с затрагиванием несущих конструкций здания.
⦁ На основании проведенного обследования технического состояния помещения, а также на основании Жилищного кодекса РФ от 29.12.04 г. № 188- ФЗ, Постановления Правительства Москвы от 25.10.2011 г № 508-ПП. «Об организации переустройства и (или) перепланировки помещений в многоквартирных домах», переустройство и перепланировка квартиры - технически возможны по разработанному проекту.
