Формат файлов: .cdw Компас-3D
Кол-во чертежей: 4
Категории: Чертежи проекты / Редукторы и приводы, детали машин
| Тип проекта |
Учебный |
Кол-во листов (чертежей) |
| Формат |
.cdw Компас-3D |
(4) |
Турбодетандер ДТ-0.75/20-1
Проект с чертежами в редактируемом формате .cdw Компас-3D
В проекте были выполнены несколько чертежей, находящиеся в одном файле в редактируемом формате .cdw Компас-3D. Чертежи легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.
Турбодетандер ДТ-0.75/20-1 — это низкотемпературная турбомашина, предназначенная для охлаждения газов и получения холода в технологических процессах, таких как сжижение природного газа (СПГ), разделение воздуха, производство жидкого кислорода/азота, а также в холодильных установках и криогенной технике, где он расширяет газ, понижая его температуру и давление с выделением работы.
Техническая характеристика:
1. Рабочее тело — воздух
2. Давление газа:
2.1 На входе — 20 МПа
2.2 На выходе — 0,75 МПа
3. Температура на входе — 240 K
4. Холодопроизводительность — 133,64 кВт
5. Расход газа — 1 кг/с
6. Частота вращения ротора — 20 000 об/мин
Список чертежей:1. Турбодетандер ДТ-0.75/20-1. Сборочный чертеж

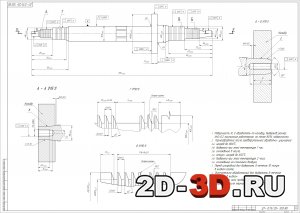

2. Общий вид турбодетандера

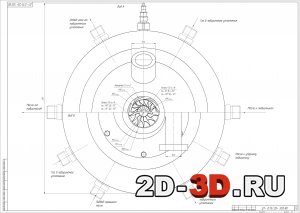

3. Деталировка

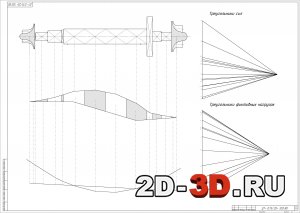

4. Треугольники фиктивных нагрузок, треугольники сил
