Корчеватель-рыхлитель

1 690
Yurchik
20 июля 2022
  • 0

Формат файлов: a3d, m3d, cdw, spw – Учебная версия Компас; doc Word
Кол-во 3D моделей: 49
Кол-во чертежей: 11
Теги: Рыхлитель Корчеватель
Категории: Чертежи проекты / Бульдозеры
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат a3d, m3d, cdw, spw – Учебная версия Компас; doc Word 25 (11)
Проект корчевателя съёмного для стандартного отвала бульдозера.
3D модели, чертежи и расчетно-пояснительная записка в редактируемых форматах
Курсовой проект

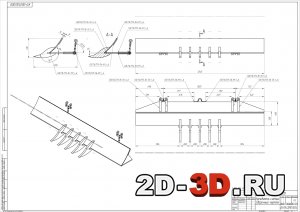

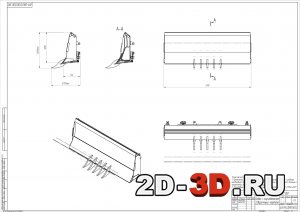

 Корчеватель съемный - сборочный чертежКовш с корчевателем - чертеж общего вида

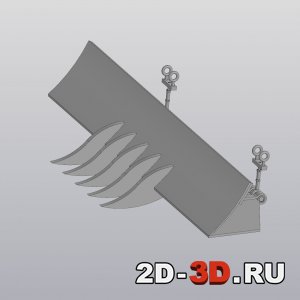

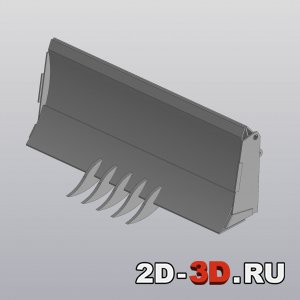

Корчеватель съемный Ковш с корчевателем

Исходные данные
Патентный поиск Тягово-мощностной расчёт корчевателя

Дисциплина: Теория Наземно-транспортных Технологических Машин.
В качестве базовой машины используется бульдозер Челябинского тракторного завода (ЧТЗ) Б-10М.
Техническая характеристика корчевателя на базе бульдозера Б-10М:
- мощность двигателя                                           Nдв = 139,7 кВт;
- максимальное тяговое усилие                           Тдв = 167,6 кН;
- угол корчевания при наибольшем заглублении   45 градусов
Основные параметры корчевателя :
- максимальное заглубление зуба ниже
  опорной поверхности гусениц                           hmax = 450 мм;
- наибольшая ширина наконечника                      bmax = 40 мм;
- расстояние от кромки наконечника зуба
  до оси ведущей звездочки трактора                   Lн =2420 мм.
Расстояние от нижней точки рамы до опорной поверхности при максимальной глубине корчевания должно быть не менее Lp=(0,65..0,75)hmax=0.7 450=315мм.
Скорость движения:
- вперед  Vв = 2.58 … 10.4 км/ч;
- назад    Vн = 2.58 … 10.2 км/ч.
Число зубьев   принимаем z = 5 .
Рациональная глубина корчевания: hк =300мм
Глубину зоны развала принимаем по зависимости h1=(0,65..0,85)hк=225мм.

Список чертежей:
1. Ковш с корчевателем - чертеж общего вида с спецификацией
2. Корчеватель съемный - сборочный чертеж с спецификацией
3. Крепежный элемент Рогатка - сборочный чертеж с спецификацией
4. Верхний лист корчевателя - чертеж детали
5. Втулка - чертеж детали
6. Зуб корчевателя - чертеж детали
7. Контр-гайка - чертеж детали
8. Нижняя плита корчевателя - чертеж детали
9. Палец - чертеж детали
10. Планка - чертеж детали
11. Планка для крепежного элемента - чертеж детали

Содержание расчетно-пояснительной записки (25 страниц):
Введение
1. Исходные данные
2. Патентный поиск
3. Конструкторская часть
3.1 Расчёт основных параметров корчевателя
3.1.1.  Выбор главных параметров машины
3.2 Тягово-мощностной расчёт корчевателя
3.3 Расчёт производительности корчевателя
3.4 Расчет на прочность
3.4.1 Расчет на прочность стойки зуба
3.4.2 Расчёт рамы корчевателя
Заключение
Список использованных источников

Крепежный элемент Рогатка - сборочный чертеж Зуб корчевателя - чертеж детали Палец - чертеж детали
Планка - чертеж детали
Планка для крепежного элемента - чертеж детали
Нижняя плита корчевателя - чертеж детали
Верхний лист корчевателя - чертеж детали
Втулка - чертеж детали
Контр-гайка - чертеж детали Крепежный элемент Рогатка - спецификация
Корчеватель съемный - спецификация
Ковш с корчевателем - спецификация Расчет на прочность стойки зуба
Расчёт производительности корчевателя
Расчет рамы корчевателя

   При выполнении данного курсового проекта были закреплены знания, полученные за прошедший период обучения не только по дисциплине Модуль «Теория наземно-транспортные технологические машины» , но и по сопротивлению материалов, строительной механике.
   Целью данного курсового проекта является проектирование корчевателя-рыхлителя с последующей модернизацией навесного рабочего оборудования.
   В ходе решения поставленной передо мной задачи был получены навыки проектирования, позволяющие обеспечить необходимый технический уровень, надежность и долгий срок службы машины.
   Опыт и навыки, полученные в ходе выполнения курсового проекта, будут востребованы при выполнении дипломного проекта.
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат a3d, m3d, cdw, spw – Учебная версия Компас; doc Word 25 (11)
