Одноэтажная баня с комнатами для отдыха

14 983
Max
19 апреля 2012
  • 100

Баня

Проект с чертежами

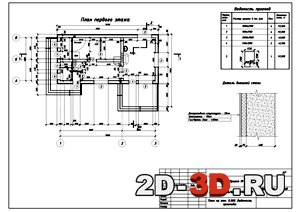

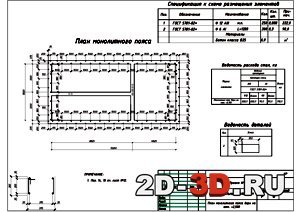

План монолитного пояса План первого этажа

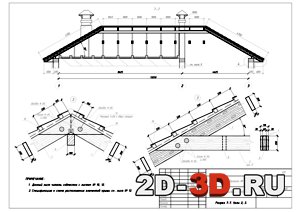

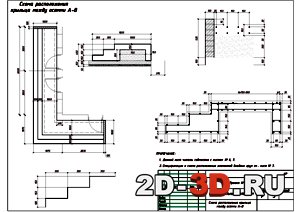

Схема расположения крыльца Разрезы и узлы стропил

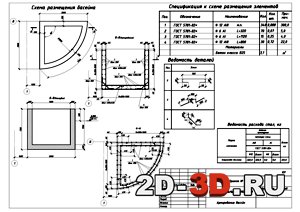

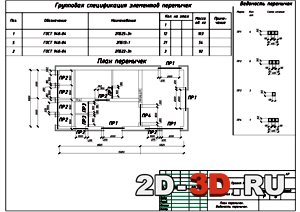

План перемычек  Схема армирования бассейна




Скачать:



Общая площадь 80,3 м2, жилая площадь 13,9 м2, строительный объем 345 м2, площадь застройки 137 м2.



Основные конструкции и материалы. Фундамент - ленточный монолитный железобетонный толщиной 400 мм, с подошвой шириной 700мм. Отметка низа фундамента -1,700. Наружные стены - из газоблока шириной 375 мм, утеплены с наружи утеплителем 70 мм, и оштукатурены декоративной штукатуркой. Внутренние несущие стены -из газобетонных блоков толщиной 375мм объемным весом 500кг/м3, марка по прочности В3,5, или, альтернативно, с несущей частью из керамических кирпичей марки М150 на растворе марки М100 толщиной 380мм. Основание полов: уплотненный щебенем грунт. Кровля - металлочерепица по обрешетке 50х50 мм, и деревянных стропилах 50х200 мм. Утеплитель кровли - плиты минераловатные "Руф Баттс" толщиной 150+50=200мм только над помещением 2. Перегородки - из кирпича толщиной 120мм объемным весом 1800кг/м3, или алтьтернативно, из гипсокартона по металлическому каркасу.

Окна - из ПВХ профилей, с двухкамерными стеклопакетами толщ. 36мм, с сопротивлением теплопередаче 0,56м2С/Вт. Камин - кассетного типа, подбирается в соответствии с проектом интерьеров.

Наружная отделка - декоративная штукатурка.

Инженерное оборудование. Отопление - от индивидуального отопительного котла. В комнатах - отопительные радиаторы. Водоснабжение - холодное от местной сети, горячее - через бойлер. Канализация - в местную сеть. Электроснабжение - от местной сети. По степени огнестойкости дом относится к зданиям III-его класса, по функциональной пожарной опасности - к классу Ф1.4 (по СНиПу 21.01).



Список чертежей:

1. Ведомость рабочих чертежей основного комплекта бани.

2. Общие данные

3. План на отметке 0,000. Ведомость проемов.

4. Эспликация помещений.

5. Фасады.

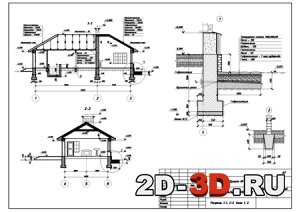

6. Разрезы 1-1, 2-2. Узлы 1, 2.

7. Экспликация полов. Ведомость окон и дверей.

8. План перемычек. Ведомость перемычек.

9. Деталь дымоходов.

10. План крыши. Ведомость деталей на одну марку. Деталь пирога кровли.

11. План фундаментов

12. Схема расположения крыльца

13. План монолитного пояса

14. План перекрытия

15. План стропил

16. Разрезы и узлы

17. Армирование бассейна



Чертежи находятся в закладках листы, выполнены в Автокаде, dwg формат.
