Организация обслуживания и ремонта автогрейдера ДЗ-180
Расчетно-пояснительная записка в Word

Автогрейдер

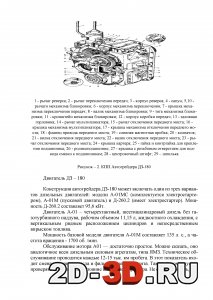

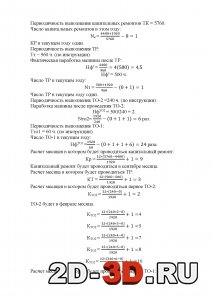

Выполнение кап. ремонтаДвигатель автогрейдераКоличество оборудования

Настоящее Техническое описание и Инструкция по эксплуатации содержит паспортные данные, описание работ по эксплуатации, смазке, техническому обслуживанию автогрейдера и уходу за ним, проверочных и регулировочных работ, сведения об устройстве и принципе действия автогрейдера и его составных частей, управлении автогрейдером, хранении и транспортировке его, а также меры безопасности при работе на этой машине и при ее обслуживании.
К управлению автогрейдером допускаются лица, ознакомившиеся с инструкцией по эксплуатации, имеющие права машиниста автогрейдера, документ, удовлетворяющий знание «Правила дорожного движения», и прошедшие обучение работе на данной модели автогрейдера.
Тщательно и своевременно выполняйте все работы по проверке и техническому обслуживанию, неукоснительно соблюдая при этом надлежащие меры безопасности. Отдельные рисунки могут незначительно отличаться от конкретного изделия в силу технических усовершенствований, постоянно вносимых в конструкцию автогрейдера.
При ТО широко применяется диагностирование технического состояния машины, которое позволяет получить не только информацию о неисправности, но и прогнозировать их работоспособность, то есть управлять техническим состоянием машины.
Диагностирование позволяет устранить разборку механизмов, сократить простой агрегатов, снизить трудоемкость ТО и Р, повысить мощность и экономичность машины, устранить виды и объем робот безработным методом.
Техническое состояние машины характеризуется совокупностью ee
эксплуатационных свойств, которые изменяются в процессе эксплуатации.
Курсовой проект состоит из:
Пояснительной записки на формате А4, объемом в 41 лист.

Технические характеристики автогрейдера ДЗ-180:
Класс - 180
Эксплуатационная масса, кг - 12 500
Двигатель - А - 01 МС / А - 01 М
Мощность, кВт (л.с.) - 95,6 (130)
Коробка передач - Механическая / гидромеханическая
Число передач вперед - 6 / 4
Число передач назад - 2
Скорость, км/ч - 4...43
Колесная формула - 1 х 2 х 3
Радиус поворота, м - 12,5
Тип рамы - Жёсткая
Управление рабочими отсеками - Гидравлическое
Габаритные размеры           :
- Длина, мм - 8 950
- Ширина, мм - 2 500
- Высота (без маяка), мм - 3 510
Грейдерный отвал:
- Длина, мм - 3 740
- Высота, мм - 620
- Боковой вынос относительно тяговой рамы, мм - 800
- Опускание ниже опорной поверхности, мм - 250
Бульдозерный отвал:
- Длина, мм - 2 475
- Высота, мм - 840
Рыхлитель:
- Ширина рыхления, мм - 1 300
- Глубина рыхления, мм - 250
- Число зубьев, мм - 3
Размер шин, дюйм - 14,00 - 20

Содержание расчетно-пояснительной записки:
Введение
1. Общая часть
1.1 Общее устройство обслуживаемой машины
1.2 Работы, выполняемые при техническом обслуживании
1.3 Карта смазки
2. Технологическая часть
3. Составление месячного план графика ТО и Р
4.  Расчет годовой производственной программы по ТО и Р
4.1 Число вспомогательных рабочих
4.2 Количество оборудования
Список литературы

Месячный план ТО и Р машинПрименение автогрейдераПрименение
Расчет производственной программы по ТО и РРасчет трудоемкостиТехобслуживание
