Планы небоскрёба Мэри-Экс

Проект с чертежами и 3D проекцией в редактируемом формате .pln ArchiCAD

В представленном файле содержится комплект архитектурно-строительных чертежей, описывающих объемно-планировочные и конструктивные особенности небоскреба Мэри-Экс (также известного как «Огурец» или 30 St Mary Axe) в Лондоне. Документация включает в себя следующие разделы:
Планы этажей (горизонтальные разрезы):

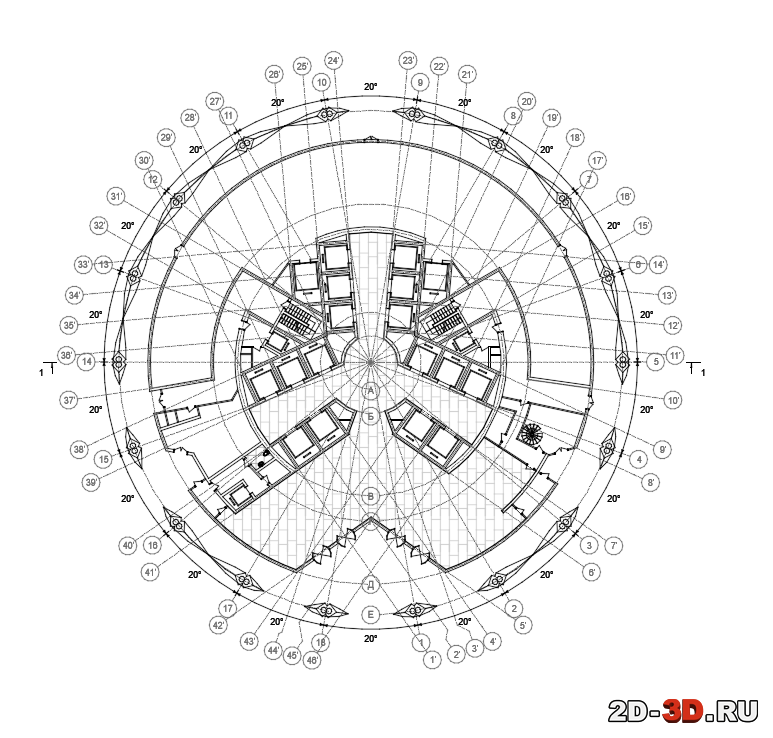

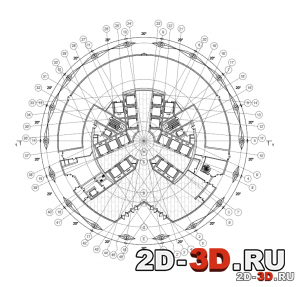

В файле представлены три ключевых уровня планировки здания, демонстрирующих изменение его внутренней структуры по высоте: 1-ого этажа, типового, 41-ого этажа.

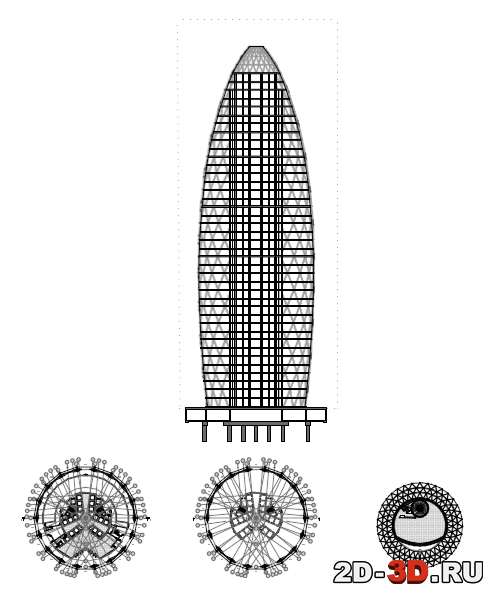

Также в проект включен разрез и проекция 3D вида для понимания внутреннего устройства по высоте:

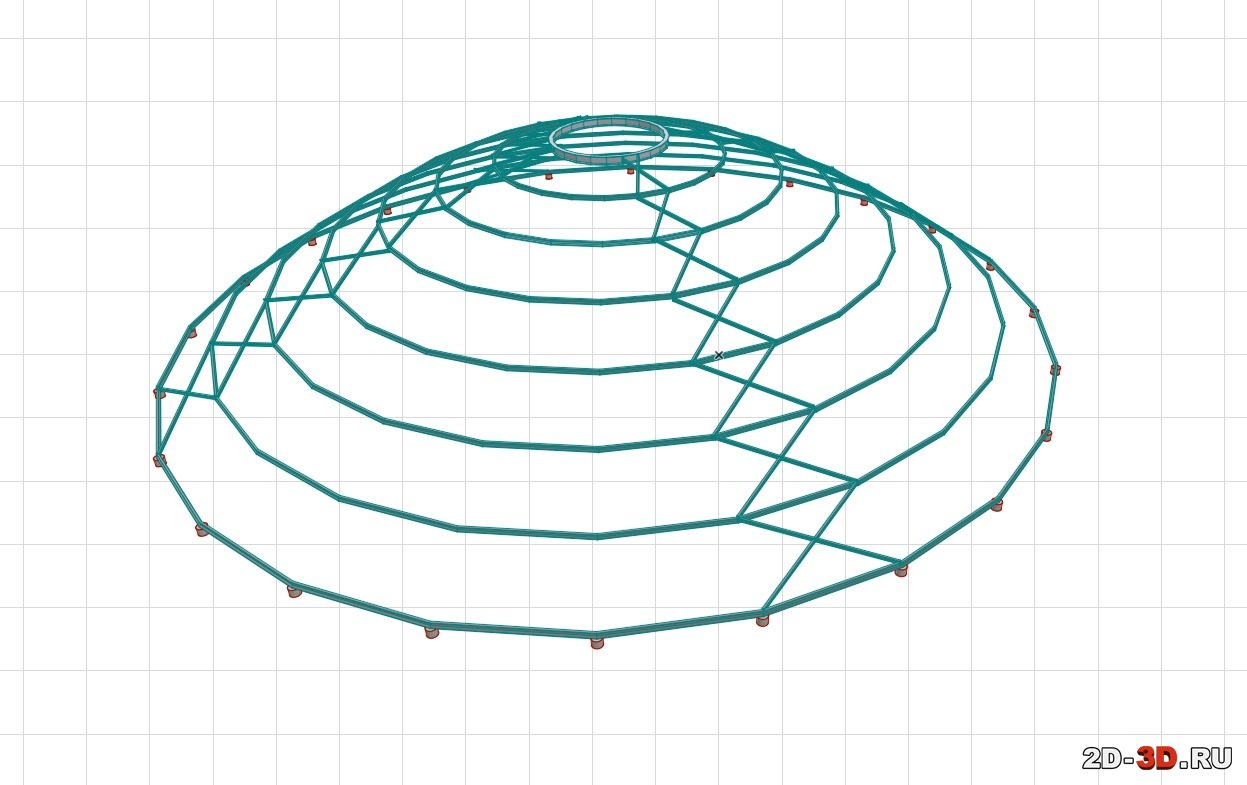

Трехмерная проекция (не 3D-модель) представлена как перспективное изображение здания. Важно уточнение: это не интерактивная 3D-модель (не файл для CAD-редактора), а статичная проекция.

Проект был выполнен в редактируемом формате .pln ArchiCAD. Проект легко редактируется, что позволяет использовать его в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Список чертежей:
1. Разрез здания
2. План 1-ого этажа
3. План типового этажа
4. План 41-го этажа

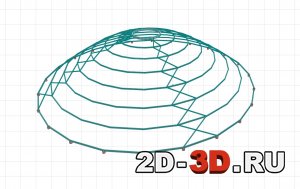

5. Проекция 3Д вида

Скачать 65 MB:
Для скачивания материала Вам необходимо перейти в VIP группу
