17-ти этажный жилой дом со встроенным магазином и мастерскими для художников

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 4
Теги: 17 этажей
Категории: Архитектурные чертежи. Многоэтажные дома и здания / Архитектурные. Общественные здания

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	13 (4)

Проект односекционного семнадцатиэтажного жилого дома со встроенным магазином “Художественный салон” и мастерскими для художников. На первом этаже находятся мастерские для художников. Вне здания расположен пристроенный художественный салон. В проекте были выполнены расчетно-пояснительная записка в Word и чертежи в редактируемом формате AutoCAD. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Основная характеристика проекта:
Число жилых квартир - 115
из них:
однокомнатных - 66
двух комнатных - 33
трех комнатных - 16
Жилая площадь здания - 7392,37 м2
Общая площадь здания - 12852,6 м2
Строительный объем надземной части здания - 44573,1 м3

Список чертежей:

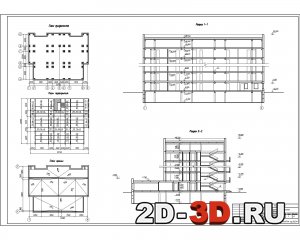

1. План фундамента, крыши, перекрытия, разрезы 1-1, 2-2
2. Фасад 1-9, генплан

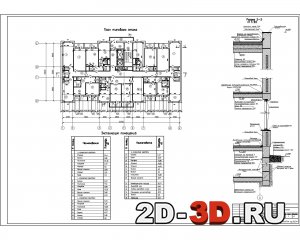

3. План 1 этажа, разрез 3-3
4. План 2 этажа, узлы А-Б-В

Содержание расчетно-пояснительной записки:
Общая часть.
Архитектурная часть.

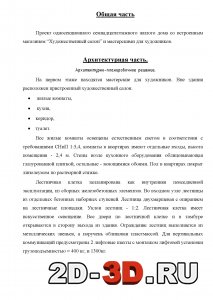

Архитектурно-планировочное решение.

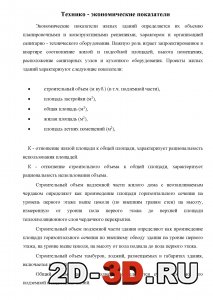

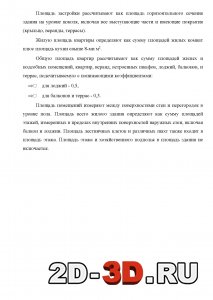

Технико - экономические показатели
Основная характеристика проекта.
Архитектурно - конструктивное решение.

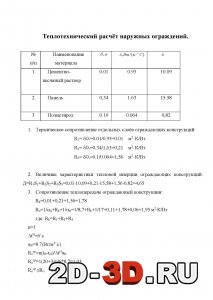

Теплотехнический расчёт наружных ограждений.
Литература.

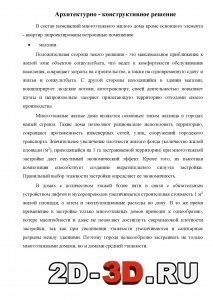

Архитектурно - конструктивное решение
В состав помещений многоэтажного жилого дома кроме основного элемента - квартир запроектированы встроенные помещения: магазин.
Положительная сторона такого решения - это максимальное приближение к жилой зоне объектов соцкультбыта, что ведет к комфортности обслуживания населения, сокращает затраты на строительство, а также на одновременную сдачу и жилья и соцкультбыта. С другой стороны находящийся в здании магазин, концентрирует людские потоки, автотранспорт; своей деятельностью повышает шумы и непроизвольно засоряет прилегающую территорию отходами своего производства.
Многоэтажные жилые дома являются основным типом жилища в городах нашей страны. Такие дома позволяют рационально использовать территорию, сокращают протяженность инженерных сетей, улиц, сооружений городского транспорта. Значительное увеличение плотности жилого фонда (количество жилой площади (м2), приходящейся на 1 га застраиваемой территории) при многоэтажной застройке дает ощутимый экономический эффект. Кроме того, их высотная композиция способствует созданию выразительного силуэта застройки. Правильный выбор этажности застройки определяет ее экономичность.
В домах с количеством этажей более пяти в связи с обязательным устройством лифтов и мусоропроводов увеличивается строительная стоимость 1 м2 жилой площади, а затем и эксплуатационные расходы по дому. В то же время применение в застройке только многоэтажных домов приводит к однообразию, потере масштабности и даже не позволяет достигнуть сверхвысокой плотности застройки, так как при увеличении этажности увеличиваются и санитарные разрывы между зданиями. Поэтому города целесообразно застраивать не только многоэтажными домами, но и домами средней этажности.

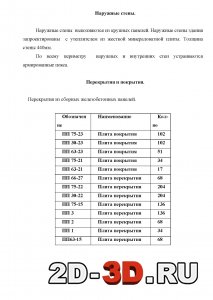

Наружные стены.
Наружные стены выполняются из крупных панелей. Наружные стены здания запроектированы с утеплителем из жесткой минераловатной плиты. Толщина стены 440мм.
По всему периметру наружных и внутренних стен устраиваются армированные пояса.
Перекрытия и покрытия.
Перекрытия из сборных железобетонных панелей.
Перегородки.
Перегородки между жилыми комнатами выполнены из модульного кирпича «на ребро» и армированы 2  6 мм через 4 ряда кладки по высоте и оштукатурены с обеих сторон. Перегородки в санитарных узлах (уборная, душевая) выполнены из кирпича глиняного обыкновенного толщиной 120 мм, армированы 1  6 через 4 ряда кирпичной кладки по высоте.
Окна и витражи – витрины.
Окна и витражи витрины в значительной мере определяют степень комфорта в здании и его архитектурно - художественное решение. Окна и витражи подобраны по ГОСТ-у, в соответствии с площадями освещаемых помещений. Верх окон максимально приближен к потолку, что обеспечивает лучшую освещенность в глубине комнаты. Основы витражей т.е. коробки и переплеты выполняются из алюминия, что в 2,5 - 3 раза легче стальных, они коррозийностойкие и декоративные. Деревянные конструкции окон чувствительны к изменению влажности воздуха и подвержены гниению, в связи с чем их необходимо периодически окрашивать.

Двери.
В данном проекте размеры дверей приняты по ГОСТ-у двери, как внутренние внутри квартир, так и наружные усиленные. Двери применены как однопольные, так и двупольные, размером: 2,1 м высотой и 0,9; 0,8; 0,7 м шириной. Для обеспечения быстрой эвакуации все двери открываются наружу по направлению движения на улицу исходя из условий эвакуации людей из здания при пожаре. Дверные коробки закреплены в проемах к антисептированым деревянным пробкам, закладываемым в кладку во время кладки стен. Для наружных деревянных дверей и на лестничных клетках в тамбуре - коробки устраивают с порогами, а для внутренних дверей - без порога. Дверные полотна навешивают на петлях (навесах), позволяющих снимать открытые настежь дверные полотна с петель - для ремонта или замены полотна двери. Во избежание нахождения двери в открытом состоянии или хлопанья устанавливают специальные пружинные устройства, которые держат дверь в закрытом состоянии и плавно возвращают дверь в закрытое состояние без удара. Двери оборудуются ручками, защелками и врезными замками. Входные тамбурные двери магазина выполнены из двухслойного штампованного алюминия рифленой поверхности. Коробки дверей выполняются из штампованных алюминиевых профилей с креплением анкерами к стенам.

Полы.
Полы в жилых и общественных зданиях должны удовлетворять требованиям прочности, сопротивляемости износу, достаточной эластичности, бесшумности, удобства уборки. Конструкция пола рассмотрена как звукоизолирующая способность перекрытия плюс звукоизоляция конструкции пола. Покрытие пола в квартирах принято из линолеума на теплоизолирующем основании. Стяжка выполняется из раствора по керамзитовой засыпке, являющейся звукоизоляционным слоем. Во встроенных помещениях приняты мозаичные полы.    Положительными сторонами данных полов является их гигиеничность и бесшумность. Отрицательные стороны - большая трудоемкость, что также увеличивает срок строительства.

Отделка.
Внутренняя отделка: в квартирах стены обклеиваются обоями после штукатурки кирпичных стен. Кухни обклеиваются моющимися обоями, а участки стен над санитарными приборами облицовываются глазурованной плиткой. В санкабинах полы из керамической плитки. Стены белятся мелпастой и устраивается панель из окраски масляными или эмалевыми красками.

Лестницы.
Сборные железобетонные. Лестничные марши выполнены из сборных железобетонные ступеней по металлическим косуаром.

Крыша.
Покрытие - 4-хслойный ковер по армированной стяжке из цементно-песчаного раствора. Утеплитель принят из газобетона,  = 300 кг/м3 и уложен по панелям покрытия.

Лифтовая установка.
В доме предусмотрено лифт - пассажирский  500/1  с   противовесом сзади.  Размером кабины 1200х1400х2100 мм. Типы дверей шахты для обоих лифтов – раздвижные автоматические.Схема управления – кнопочная, внутренняя, с вызовом кабины на любой этаж и с попутными остановками по вызовам при движении кабины вниз.    Лифтовая шахта спроектирована из сборных железобетонных элементов. Толщина стенок шахты 200 мм.

Магазин
На первом этаже расположен магазин «Художественный салон».  Удобное расположение складских помещений позволяет без затруднений принимать товар и отпускать товар. Главный вход в магазин сделан в современном стиле.

Генплан.
Генеральный план представляет собой документ проектируемой застройки участка (микрорайона, района, посёлка, города), на которой показаны размещение проектируемых, существующих, реконструируемых и подлежащих сносу зданий, сооружений, инженерных сетей, автомобильных дорог, железнодорожных путей, объектов озеленения и др., планировка рельефа местности и т. п.
