Многоэтажный 11 этажный жилой дом с встроенно-пристроенными помещениями в ArhiCAD

Формат файлов: .pln ArchiCAD, .docx Word, .pdf, .jpg
Кол-во 3D моделей: 1
Кол-во чертежей: 4
Теги: Курсовая работа ПНИПУ 11 этажей
Категории: Архитектурные чертежи. Многоэтажные дома и здания / ArhiCAD

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.pln ArchiCAD, .docx Word, .pdf, .jpg	23 (4)


В проекте был выполнен односекционный многоквартирный жилой дом с нежилыми помещениями и техническим пространством для прокладки инженерных коммуникаций. Проектируемое здание представляет собой отдельно стоящий односекционный многоквартирный жилой дом со встроенно-пристроенными автостоянками, нежилыми помещениями и техническим пространством для прокладки инженерных коммуникаций. Проектируемый жилой дом предназначен для проживания граждан со средним уровнем жилищной обеспеченности (до 30 кв. м/чел). Этажность здания 11 этажей, из них 10 жилых. На первом – десятом этажах расположены жилые помещения.
В проекте были выполнены расчетно-пояснительная записка в Word и 4 листа чертежей в редактируемом формате ArchiCAD. Записка и чертежи продублированы в PDF. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Список 3D моделей:

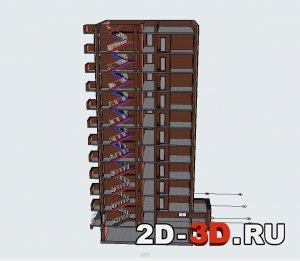

1. Многоэтажный жилой дом

Список чертежей:

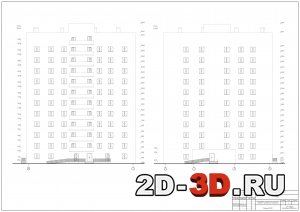

1. Фасады
2. План кровли, схема плит перекрытия
3. План 1 этажа, план типового этажа
4. Разрез, узлы

Содержание расчетно-пояснительной записки:
1. Исходные данные для проектирования
1.1 Общая характеристика
2. Объемно-планировочное решение
3. Конструктивное решение
3.1 Фундамент
3.2 Стены и перегородки
3.3 Перекрытия и полы
3.4 Покрытие
3.5 Окна и двери
3.6 Лестница
3.7 Наружная и внутренняя отделка
4. Расчеты
4.1 Теплотехнический расчет наружной стены
4.2 Теплотехнический расчет чердачного перекрытия
4.3 Теплотехнический расчет остекления
4.4 Теплотехнический расчет остекления
4.5 Теплотехнический расчет остекления
5. Инженерно-техническое оборудование
6. Технико-экономические показатели
7. Список источников
Приложение А. Экспликация полов

1 Исходные данные
•Место строительства – г. Пермь.
•Зона влажности – сухая СП 50.13330 [3]
•Продолжительность отопительного периода zот = 225 суток СП131.13330 [2]
•Средняя расчетная температура наружного воздуха отопительного периода tот = -5,4℃. [1]
•Температура холодной пятидневки tн = -38℃. [1]
•Температура внутреннего воздуха tвн = 22℃. [3]
•Влажность воздуха: ȹ = 55%. [3]
•Влажностный режим помещения – нормальный. [3]
•Условия эксплуатации ограждающих конструкций – А. [3]
•Грунты на площадке – пески мелкие.
1.1 Общая характеристика
•По назначению здание – жилое
По этажности здание – многоэтажное.
•Уровень ответственности – нормальный. ФЗ № 384 [10]
•Степень долговечности – примерный срок службы не менее 50 лет. ГОСТ 27751[6]
•Степень огнестойкости – не нормируется СП 55. 13330 [1]
•Класс функциональной пожарной опасности – Ф №123 [9]
3. Конструктивное решение
Конструктивная система – бескаркасная (стеновая).
Конструктивная схема – с поперечными несущими стенами.
3.1 Фундамент
Тип фундамента – монолитная железобетонная фундаментная плита.
Совместность работы фундаментной плиты с грунтовым основанием позволяет эффективно применять монолитные фундаментные плиты при больших нагрузках на фундамент (высотные здания), строительстве на слабых и неравномерно сжимаемых грунтах, а также в сейсмически активных районах.
3.2 Стены и перегородки
Наружные стены слоистой конструкции с наружным утеплением с вентилируемым зазором.
Конструктивный слой – керамический пустотный кирпич на цементно-песчаном растворе γ0=1600 кг/м3, δ=380 мм. Утеплитель – маты теплоизоляционные из базальтового волокна γ0=45 кг/м3, δ=150 мм (согласно теплотехническому расчету). Наружный облицовочный слой – Облицовочный кирпич Skriabin Ceramics №54 =800 кг/м3, δ=85 мм.
Внутренние стены – керамический пустотный кирпич на цементно-песчаном растворе γ0=1600 кг/м3, δ=380 мм.
Перегородки толщиной 120 мм из керамический пустотный кирпич на цементно-песчаном растворе.
3.3 Перекрытия и полы
Перекрытия выполнены из сборных железобетонных плит толщиной 220 мм ГОСТ 26434-2015.
3.4 Покрытие
Проектируемое 11-и этажное здание имеет покрытие чердачного типа, чердак холодный, крыша плоская с внутренним водостоком.
Утеплитель чердачного перекрытия – маты теплоизоляционные из базальтового волокна γ0=35 кг/м3, δ=200 мм (согласно теплотехническому расчету).
Парапет составляет 660 мм.
3.5 Окна и двери
Окна по ГОСТ 24700-99. Тип остекления – двухкамерный стеклопакет в одинарном переплете из стекла с мягким селективным покрытием.
Двери – деревянные глухие, усиленные и остекленные по ГОСТ 6629-88.
3.6 Лестница
Лестница двухмаршевая монолитная. Ширина марша 1100 мм. Высота подступенка 150 мм. Ширина проступи 300 мм. Количество ступеней – 17. Металлические ограждения высотой 900 мм.
3.7 Наружная и внутренняя отделка
Перегородки толщиной 120 мм, оклейка обоями.
Потолок – натяжные потолки.
Наружная отделка – облицовочный кирпич.

Пермский национальный исследовательский политехнический университет ПНИПУ
Строительный факультет
Кафедра архитектуры и урбанистики
