Административное здание для строительства в сельской местности

1 637
LizaYunina
5 мая 2023
  • 0

Формат файлов: .dwg, AutoCAD, .doc, Word
Кол-во чертежей: 3
Теги: ВолГУ Административные здания
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .dwg, AutoCAD, .doc, Word 13 (3)
Административное здание для строительства в сельской местности
Курсовой проект с расчетами и чертежами в AutoCAD
Разрез 1-1, Фасад 1-5. План кровли. Генплан участка. Экспликация зданий и сооружений. Условные обозначения.Спецификация сборных элементов  Схема расположения элементов каркаса. План перекрытий, План 1-го этажа. Разрез по стене.Узел 1, 2, 3
Схема фундаментов. Экспликация помещений 2-го этажа. Ведомость проемов. Ведомость отделки.Экспликация полов

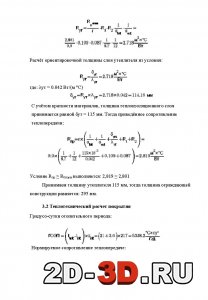

Колонны и ригелиРасчет покрытияСтены, плиты, кровля, полы

Курсовой проект предусматривает разработку общественного здания с использованием укрупненных индустриальных изделий заводского изготовления. Основой для разработки общественного здания служит серия 1.020-1/87.
В курсовом проекте разрабатывается административное здание для строительства в сельской местности. Здание имеет прямоугольную форму в плане 18 × 24 метров. Высота этажа 3,3 метра.

По всему периметру наружных стен для предотвращения замачивания фундамента дождевыми или талыми водами необходимо предусмотреть устройство асфальтовой отмостки шириной 1 м с уклоном 0,15 в сторону от здания.
Здание имеет прямоугольную форму в плане с размерами в осях 18 × 24 метров. В здании запроектированы главный вход и запасными выходами. Все входы имеют крыльцо.
Основой конструктивного решения здания является сборный железобетонный каркас, запроектированный по связевой схеме, в которой роль горизонтальных диафрагм жесткости выполняют железобетонные плиты перекрытий.

Список чертежей:
1. Разрез 1-1, М1:100, Фасад 1-5 М1:100. План кровли М1:100. Генплан участка М1:500. Экспликация зданий и сооружений. Условные обозначения. Спецификация сборных элементов;
2. Схема расположения элементов каркаса М1:100. План перекрытий М1:100, План 1-го этажа М1:100. Разрез по стене М1:50. Узел 1, 2, 3
3. Схема фундаментов М1:100. Экспликация помещений 2-го этажа. Ведомость проемов. Ведомость отделки. Экспликация полов.

Содержание расчетно-пояснительной записки:
Введение
1. Архитектурно-планировочное решение
2. Конструктивное решение здания
2.1. Фундамент
2.2. Колонны
2.3. Ригели
2.4. Стены и перегородки
2.5. Плиты покрытий
2.6. Кровля
2.7. Полы
2.8. Окна и двери
3. Теплотехнический расчет
3.1. Теплотехнический расчет стеновых панелей
3.2 Теплотехнический расчет покрытия
4. Технико-экономические показатели
Список литературы

Теплотехнический расчетТермическое сопротивлениеТехнико-экономические показатели

ВОЛГОГРАДСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ВолГУ
Инженерно-строительный институт
Кафедра промышленного и гражданского строительства
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .dwg, AutoCAD, .doc, Word 13 (3)
