Торговый центр 3 надземных этажа

3 806
Наталья Старикова
11 февраля 2022
  • 60

Формат файлов: Компас, AutoCAD, Adobe Reader, Word, cdw, dwg, pdf, docx
Кол-во чертежей: 4
Теги: ННГАСУ Торговые центры
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Adobe Reader, Word, cdw, dwg, pdf, docx 25 (4)
Торговый центр в г. Нижний Новгород
Чертежи расчеты
Учебный дипломный проект бакалавра
 Фасад 1-20 М1:100;СПОЗУ М1:500; ЭЗиС; ситуационный план М1:1000; УО; ТЭППлан на отм. -2,650; план на отм. +0,000; экспликация помещений
Разрез 1-1; разрез 2-2; узел 2План на отм. +4,500; план на отм. +9,000; экспликация помещений
Список чертежей:
  1. Фасад 1-20 М1:100;СПОЗУ М1:500; ЭЗиС; ситуационный план М1:1000; УО; ТЭП

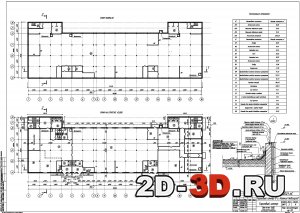

  2. План на отм. -2,650; план на отм. +0,000; экспликация помещений

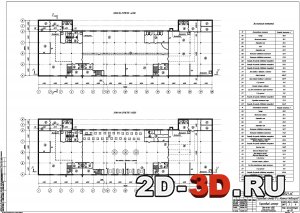

  3. План на отм. +4,500; план на отм. +9,000; экспликация помещений

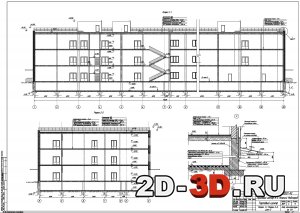

  4. Разрез 1-1; разрез 2-2; узел 2
Архитектура для диплома ПГС / ВКР(б) оригиналы чертежей выполнены в Компас и дополнительно переведены в AutoCAD.
Технико-экономические показатели
  • Площадь участка –35157,5 м2
  • Площадь застройки –2880 м2
  • Площадь озеленения – 12628 м2
  • Коэффициент застройки территории – 0,559
  • Коэффициент озеленения – 0,359
Торговый центр имеет 3 надземных этажа. Размеры в осях «А»-«И» – 30,00 м, в осях «1»-«20» – 96,00 м.
Расстояние между осями колонн в обоих направлениях составляет 1,50; 3,00; 4,50 и 6,00 м. Высота этажа (расстояние от пола до пола) – 4,50 м.
Здание в плане имеет прямоугольную форму и состоит из трёх этажей, без учета технического этажа. Максимальная высота здания от отметки отмостки до верха составляет 14,95 м.
В подземном этаже располагаются механические отделения лифтов для их обслуживания и другие технически необходимые подполья. высота подвала 2,45 м.
На первом надземном этаже располагаются арендные площади, супермаркет, санузлы для посетителей и персонала, электрощитовая и венткамера, складские и административные помещения.
На втором надземном этаже располагаются помещения для персонала, арендные площади, кафе, зоны отдыха для посетителей.
На третьем надземном этаже располагаются детский батутный центр, арендные площади, детское кафе, зона для проведения праздников.

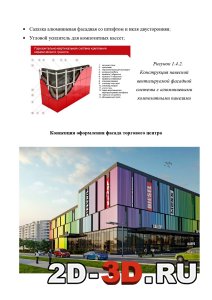

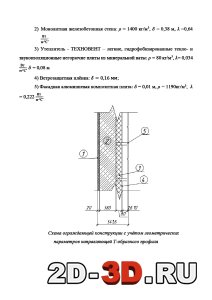

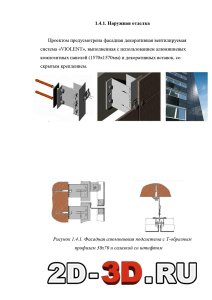

Наружная отделкаКонструкция навесной вентилируемой фасадной системы с алюминиевыми композитными панелями, концепция оформления фасада торгового центраСхема ограждающей конструкции с учётом геометрических параметров направляющей Т-образного профиля
Для доступа на 1-й этаж здания имеется необходимое количество входов. Сообщение между этажами осуществляется по трем внутренним монолитным лестничным клеткам, пассажирским лифтам (приспособленным для транспортировки маломобильных групп населения). В центре предусмотрены 7 грузопассажирских лифтов на 3600 кг для общественного и служебного использования, 1 грузопассажирский лифт для служебного использования (кафе).
Конструктивная система здания – каркасно-стеновая. Выполнена из монолитного железобетона.

Содержание пояснительной записки
Введение
Раздел 1. Архитектурно-строительные решения
1.1. Обоснование генерального плана
1.2. Объемно-планировочное решение
1.3. Архитектурно-конструктивное решение
1.3.1. Несущие конструкции
1.3.2. Ограждающие конструкции
1.3.3. Инженерное оборудование
1.3.4. Отопление, вентиляция
1.4. Архитектурно-художественное решение
1.4.1. Наружная отделка
1.4.2. Внутренняя отделка
1.5. Мероприятия по обеспечению пожарной безопасности
Список используемой литературы к разделу 1
Приложение А. Теплотехнический расчет ограждающих конструкций здания
