Электрооборудование здания культурно-просветительного и зрелищного назначения

Формат файлов: .dwg, AutoCAD
Кол-во чертежей: 77
Теги: Рабочий проект ЭО
Категории: Архитектурные. Общественные здания / Электрические схемы проекты

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg, AutoCAD	(77)

В данном проекте разработан раздел электрооборудования здания специализированного культурно-просветительного и зрелищного назначения по ул. Володарского, 5 в г. Минске. Технические решения, принятые в рабочих чертежах, соответствуют требованиями правил и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта экологических, санитарно-гигиенических, противопожарных и других действующих норм при соблюдении предусмотренных проектом мероприятий.
Настоящий проект разработан в соответствии с заданием на проектирование, техническим регламентом "Здания и сооружения, строительные материалы и изделия. Безопасность", актами законодательства Республики Беларусь, межгосударственными и национальными ТНПА, с соблюдением технических условий.

Список чертежей:
1. Общие данные
2. Общие данные (лист 2)
3. Схема расчетная однолинейная ВРУ1
4. Схема расчетная однолинейная ВРУ2
5. План силового электрооборудования подвала
6. План силового электрооборудования первого этажа
7. План силового электрооборудования второго этажа
8. План силового электрооборудования третьего этажа
9. План силового электрооборудования четвертого этажа
10. План силового электрооборудования пятого этажа

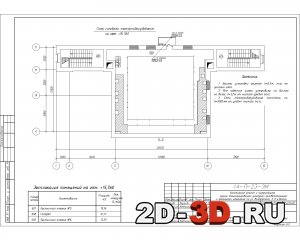

11. План силового электрооборудования на отм. +15.760
12. План силового электрооборудования шестого этажа
13. Схема принципиальная щитка ЩРн1
14. Схема принципиальная щитка ЩРн2
15. Схема принципиальная щитка ЩРн3
16. Схема принципиальная щитка ЩРн4
17. Схема принципиальная щитка ЩРн5, ЩРн6
18. Схема принципиальная щитка ЩРн7
19. Схема принципиальная щитка ЩРн8
20. Схема принципиальная щитка ЩРн9, ЩРн10
21. Схема принципиальная щитка ЩРн11
22. Схема принципиальная щитка ЩРн12
23. Схема принципиальная щитка ЩРн13
24. Схема принципиальная щитка ЩРн14, ЩРн15
25. Схема принципиальная щитка ЩРн16, ЩРн17
26. Схема принципиальная щитка ЩРн18, ЩРн19
27. Схема принципиальная щитка ЩРн20
28. Схема принципиальная щитка ЩРн21
29. План отопления и вентиляции подвала
30. План отопления и вентиляции первого этажа
31. План отопления и вентиляции второго этажа
32. План отопления и вентиляции третьего этажа
33. План отопления и вентиляции четвертого этажа
34. План отопления и вентиляции пятого этажа
35. План отопления и вентиляции на отм. +15.760
36. План отопления и вентиляции шестого этажа
37. Схема принципиальная щитка ЩРВ1, ЩРВ2
38. Схема принципиальная щитка ЩРН1
39. План уравнивания потенциалов подвала
40. План уравнивания потенциалов первого этажа
41. План уравнивания потенциалов второго этажа
42. План уравнивания потенциалов третьего этажа
43. План уравнивания потенциалов четвертого этажа
44. План уравнивания потенциалов пятого этажа
45. План уравнивания потенциалов на отм. +15.760
46. План уравнивания потенциалов шестого этажа
47. Система уравнивания потенциалов
Также внутри 30 листов спецификаций оборудования, изделий и материалов.


По степени надежности электроснабжения потребители здания специализированного культурно-просветительного и зрелищного назначения по ул. Володарского, 5 в г.Минске относятся к I категории надежности электроснабжения. Электроснабжения здания выполняется двумя кабельными линиями марки ВБбШв-1кВ сечениями 2х(4х185,0мм2) и двумя камельными линиями марки АВБбШв-1кВ сечениями 4х120мм2 с разных секций шин РУ-0,4кВ РТП 6,3-10/0,4кВ по ул. Городской вал, 11А после реализации проекта "Реконструкция здания специализированного энергетики ПС 35/6 кВ по ул. Городской вал, 11А ООО "ЭкспертЭнерго" (см.раздел 74/2022-ЭС).
На вводе в электрощитовой (пом. 046) в подвале устанавливается вводное устройство (ВРУ1) УВР-09-00 УЗ с автоматическим включением резерва АВР2.1 и распределительные устройства УВР-41-00 УЗ в количестве 7 штук.
Для шкафа пожаротушения устанавливается вводное устройство (ВРУ2) УВР-09-00 У3 с автоматическим включением резерва АВР2.1 в насосной (пом. 028).
Коммерческий учет электроэнергии производится счетчиками СЕ318BY R32.043.JA.UVFL 5(10)А, установленных в панели учета вводного устройства (ВРУ1) УВР-09-00 У3.
Питание силовых электроприемников осуществляется через щитки металлические навесные марки ЩРн с степенью защиты IP31, а для питания вентиляции через щитки металлические навесные марки ЩРн с степенью защиты IP54.
Линии групповой сети выполнить трехпроводными и пятипроводными (фазный, нулевой рабочий и нулевой защитный).
Распределительные и групповые сети выполнить кабелем марки АППГнг(А)-HF, ППГнг(А)-HF, ППГнг(А)-FRHF скрыто в штробах, под подвесным потолке и в подготовке пола в стальных трубах марки Д-Ц-М.
Все силовые электроприемники подключаемые к сети через штепсельные розетки защищены УЗО.
Проходы кабелей через стены выполнить в отрезках стальных труб с последующей заделкой зазоров легкоудаляемой массой из негорючего материала.
В проекте принята система заземления TN-C-S.
Металлические нетоковедущие части электрооборудования подлежат заземлению путем присоединения к нулевому защитному проводнику.
Подсоединять проводники "N" и "PE" под один общий винт или зажим запрещается.
Все контактные соединения должны соответствовать требованиям ГОСТ 10434 к контактным соединениям класса 2.
Все монтажные работы выполнить в соответствии с ПУЭ, ТКП-339-2011, СНиП 3.05.06-85.
Условные обозначения приняты согласно ГОСТ 21.614-88.
