Здание 2-х этажного дома на 6 квартир

30 266
Max
3 декабря 2012
  • 80

Категории: Чертежи проекты / Чертежи домов
Тип проекта Кол-во листов (чертежей)
Формат

Здание двух этажного жилого дома на 6 квартир

Курсовой проект

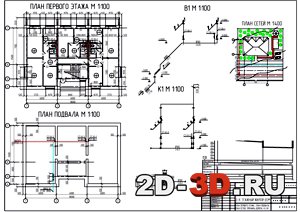

План этажа Разрез жилого дома

Календарный план План стропил

Сметный расчет Стройгенплан






Список чертежей (в закладках листы):

Фасад 1-4,4-1; план первого этажа

Разрез 1-1, 2-2;план фундамента узлы 1-2

План стропил, план кровли, план плит перекрытий, узел 3

Ситуационный, генеральный план, профиль дороги

Технологическая карта

Строительный генеральный план

Календарный план

План первого этажа, план подвала, план сетей, профиль дороги, к1, в1

Плита перекрытия, схема армирования, разрезы 1-1, 2-2, 3-3, сетки и изделия

Схема сбора нагрузок по оси 1, армирование флм,опалубка флм,с-2,с-1, 1-1



Здание жилого дома имеет прямоугольную форму и габаритные размеры в плане 18000 х 11400 мм.

Высота этажа 2,7 м., подвала 1,8 м.

Здание жилого дома состоит из подвала и двух этажей, на которых расположены: 2 однокомнатные квартиры; 4 трёхкомнатные квартиры; 2 совместных сан.узла; 4 раздельных сан.узла. В жилом доме предусмотрен 1 вход. Эвакуация производится по лестнице со второго этажа на первый, откуда по лестнице на улицу либо через окна первого этажа. Под всем зданием расположен подвал.  Отметка пола подвала -2.100 м. Подвал здания оборудован лестницей в соответствии с ГОСТ и СНиП по пожарной безопасности. Для обслуживания кровель и крыш используются стремянки с внутренней стороны помещения или навесные с жёстким креплением с внешней стороны. По периметру здание имеет отмостку шириной 650 мм с уклоном от здания.



Содержание РПЗ:

1. Исходные данные.

2. Объёмно-планировочное решение.

3. Конструктивное решение.

4. Ведомость отделки помещений.

5. Экспликация полов.

6. Инженерно-техническое оборудование здания.

7. Описание генерального плана.

8. Расчёт чёрных и красных отметок.

9. Расчёт ТЭП.

10. Список литературы.



МКГП



Шрифты «Архитектурный шрифт 1» и «Архитектурный» скопируйте в паку Fonts Windows для правильного отображения работы.



Чертежи в dwg, AutoCAD формат файлов.
