4-х квартирный 2 х этажный Таунхаус

11 045
Max
21 октября 2014
  • 100

Формат файлов: AutoCAD, dwg, Компас-3d
Кол-во чертежей: 16
Теги: 2 этажа
Категории: Чертежи проекты / Чертежи домов
Тип проекта Учебные чертежи Кол-во листов (чертежей)
Формат AutoCAD, dwg, Компас-3d (16)

 4-х квартирный 2-х этажный жилой дом из газобетона



Таунхаус

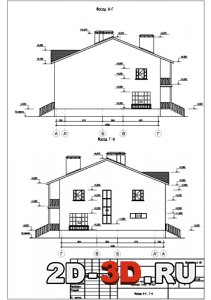

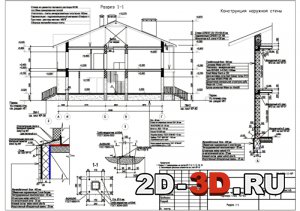

Фасад Таунхаус в разрезе

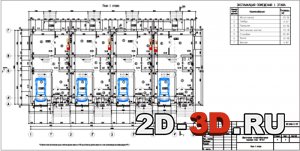

План 1го этажа План 2го этажа

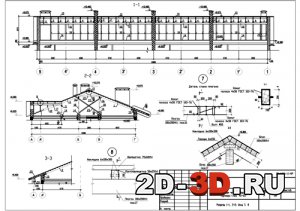

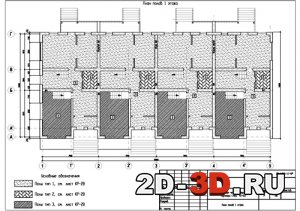

План полов Узлы Вид сбоку



Скачать:



Список чертежей

Фасад 1-5.

Фасад 5-1.

Фасад А-Г.

План Первого этажа

План Вторго этажа

Разрез 1-1

Разрез 2-2

Кладочный план первого этажа.

Кладочный план второго этажа.

План чердака.

Схема расположения монолитной плиты 1 го этажа.

План полов 1 го этажа.

План полов 2 го этажа.

Схема расположения плит перекрытия 1 го этажа.

Схема расположения плит перекрытия 2 го этажа.

Схема расположения конструкций крыши.
Тип проекта Учебные чертежи Кол-во листов (чертежей)
Формат AutoCAD, dwg, Компас-3d (16)
