Разработка проекта таунхауса

Формат файлов: .dwg AutoCAD, .docx Word, .pdf
Кол-во чертежей: 4
Теги: Таунхаус
Категории: Чертежи проекты / Чертежи домов

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word, .pdf	70 (4)


В данной работе запроектирован таунхаус для строительства в городе Россошь. Здание в плане прямоугольной конфигурации. В проекте были выполнены расчетно-пояснительная записка в Word и чертежи в редактируемом формате PDF и AutoCAD. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Дипломный проект разработан в соответствии с заданием на дипломное проектирование и с действующими нормативными документами.  Особое внимание при разработке проекта было уделено экономической части проекта. Сметы составлены в соответствии с ценами текущего года.
Разработана технологическая карта, выполнены расчеты по организации строительного производства, которые должны обеспечить ввод в действие объекта с необходимым качеством и в установленные сроки.
Приведены пути решения экологических проблем в период строительства.
Проект соответствует требованиям экологических, санитарно-гигиенических, противопожарных и других действующих требований, норм и правил, и обеспечивает оптимальную и безопасную для жизни и здоровья людей эксплуатацию объекта.

В данной дипломной работе рассмотрены следующие разделы:
1. Архитектурно-строительная часть – в этой части определены конструктивное и объемно-планировочное решения таунхауса, определены ТЭП;
2. Инженерное оборудование здания – выполнен расчет холодного водоснабжения;
3. Проектирование производства работ и организации строительства - разработаны технологические карты, календарный план и определены ТЭП;
4. Экологические аспекты в строительстве, где рассмотрены пути решения экологических проблем в период строительства;
5. Экономическая часть - произведены сметные расчеты;

Таунхаус имеет следующие параметры:
Длина – 34,9 м;
Ширина – 19,06 м;
Высота этажа – 2,8 м;
Высота здания –9,385 м;
На первом этаже расположены – прихожая, гараж, холл-гостиная, кухня-столовая, кладовая, туалет, ванная, галерея.
На втором этаже размещается спальная группа, состоящая из 2-х спальных комнат, холл второго этажа, кабинет, туалет, ванная.
Экспликация по этажам:
Первый этаж, жилая – 89,49 м2; общая – 445,11 м2;
Второй этаж, жилая – 331,74 м2; общая – 445,11 м2

Список чертежей:

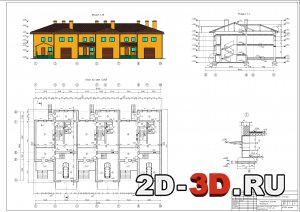

1. План этажа на отм. 0,000, разрез 1-1, фасады 1-10, узел фундамента
2. План на отм. +2,800, схема расположения элементов фундамента, схема расположения элементов перекрытия, схема расположения элементов крыши и стропил, узлы 2,3,4
3. Технологическая карта
4. Календарный план

Содержание расчетно-пояснительной записки:
Введение
Раздел 1 Архитектурно-строительная часть
1.1 Объемно-планировочное решение
1.2 Конструктивное решение
1.3 Отделка здания
1.4 Теплотехнический расчет
1.5 Технико-экономические показатели здания
Раздел 2 Инженерное оборудование здания
2.1 Расчет системы холодного водоснабжения здания
Раздел 3 Проектирование производства работ и организации строительства
3.1 Технологическая карта
3.1.1 Область применения карты
3.1.2 Организация и технология строительного процесса
3.1.3 Организация и методы труда рабочих
3.1.4 Контроль качества работ
3.1.5 Указания по технике безопасности
3.1.6 Калькуляция трудовых затрат
3.1.7 Материально-технические ресурсы
3.1.8 Технико-экономические показатели
3.2 Календарный план
3.2.1 Определение номенклатуры и объемов работ
3.2.2 Определение трудоемкости и затрат машинного времени
3.2.3 Обоснование методов производства строительных, монтажных и специальных строительных работ
3.2.4 Указания о методах осуществления инструментального контроля за качеством СМР
3.2.5 Технико-экономические показатели
Раздел 4. Экологические аспекты в строительстве
Раздел 5 Экономическая часть
Заключение
Список источников
Приложение
