Усадебный 2-х этажный жилой дом 404 кв. м.

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 13
Теги: АГАСУ 400-600m
Категории: Чертежи проекты / Чертежи домов

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	11 (13)

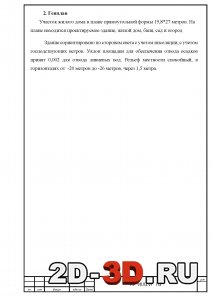

Участок жилого дома в плане прямоугольной формы 19,8*27 метров. На плане находится проектируемое здание, жилой дом, баня, сад и огород.
Здание сориентировано по сторонам света с учетом инсоляции, с учетом господствующих ветров. Уклон площадки для обеспечения отвода осадков принят 0,002 для отвода ливневых вод. Рельеф местности спокойный, в горизонталях от  -20 метров до -26 метров, через 1,5 метра.

Здание неправильной формы. Длина здания 21,9 метров, ширина 12,6 метров. Высота этажа 3 метров.
Степень долговечности – II
Степень огнестойкости – II
Класс здания – II
Планировочная отметка земли – 0,00мм.
В здании предусмотрено открывание внутренних дверей – по ходу эвакуации – наружу.
Конструктивная схема здания – бескаркасная.
Пространственная жесткость здания обеспечивается плитами покрытия, которые образуют жёсткий горизонтальный диск.
Район строительства-город Волгоград.
Волгоград относится к 3В климатическому району.
Грунты в основании: суглинки
ГЗФ принято конструктивно.

Список чертежей:

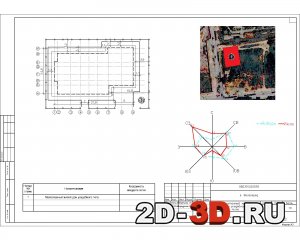

1. Генплан участка
2. Фасады, часть 1

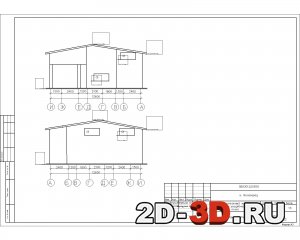

3. Фасады, часть 2

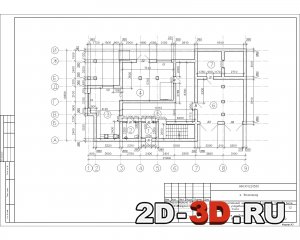

4. План первого этажа

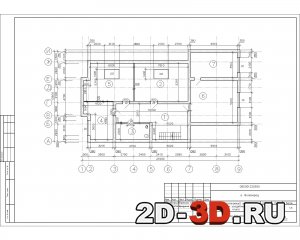

5. План второго этажа

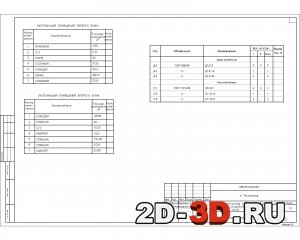

6. Экспликации
7. Продольный и поперечный разрезы
8. План фундамента
9. План перекрытия
10. План стропильной системы, 1 часть
11. План стропильной системы, 2 часть
12. Разрез по наружной стене
13. Конструктивные узлы

Содержание пояснительной записки:
Введение

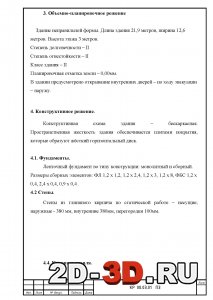

1. Задание на составление архитектурно- конструктивного проекта
2. Генеральный план участка
3. Объёмно - планировочное решение здания
4. Конструктивное решение здания
5. Наружная и внутренняя отделка здания
6. Инженерно – техническое оборудование здания

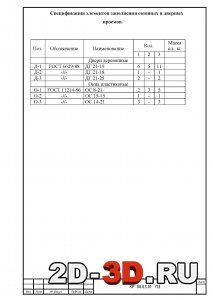

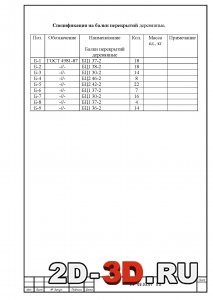

7. Спецификации
8. Список литературы


4.1. Фундаменты.
Ленточный фундамент во типу конструкции: монолитный и сборный. Размеры сборных элементов: ФЛ 1,2 x 1,2, 1,2 x 2,4, 1,2 x 3, 1,2 x 8, ФБС 1,2 x 0,4, 2,4 x 0,4, 0,9 x 0,4 .
4.2 Стены.
Стены из глиняного кирпича по статической работе – несущие; наружные - 380 мм, внутренние 380мм, перегородки 100мм.
4.4. Крыша и кровля.
Мансардная крыша и внешним водостоком, двускатная. Кровля из ондулина.
4.5. Окна, двери.
Двери деревянные высотой 2,1м, ширина 2,5, 1,8, 0,9; окна пластиковые высотой 0,8 и шириной 2,1, высотой 1,5 и шириной 1,5, высотой 1,4 и шириной 2,1.  Двери внутренние глухие.
4.6. Полы.
В помещениях полы паркетные, в санузлах и кухне - керамическая плитка.

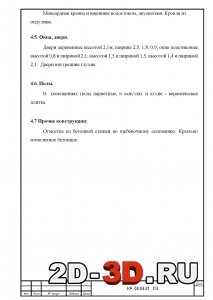

4.7 Прочие конструкции:
Отмостка из бетонной стяжки по щебёночному основанию. Крыльцо монолитное бетонное.

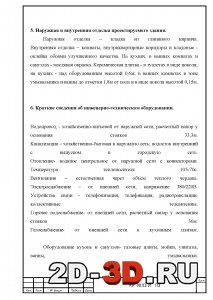

5. Наружная и внутренняя отделка проектируемого здания.
Наружная отделка – кладка из глиняного кирпича.
Внутренняя отделка – комнаты, внутриквартирные коридоры и кладовые - оклейка обоями улучшенного качества. На кухнях, в ванных комнатах и санузлах - масляная окраска. Керамическая плитка - в туалетах в виде цоколя; на кухнях - над оборудованием высотой 0,6м; в ванных комнатах в зоне умывальника и ванны до отметки 1,8м от пола и в виде цоколя высотой 0,15м.
6. Краткие сведения об инженерно-техническом оборудовании.
Водопровод - хозяйственно-питьевой от наружной сети, расчетный напор у основания стояков 33,3м.
Канализация – хозяйственно-бытовая в наружную сеть; водосток внутренний с выпуском в городскую сеть.
Отопление- водяное центральное от наружной сети с конвекторами. Температура теплоносителя 105-70c.
Вентиляция – естественная через объем теплого чердака.
Электроснабжение – от внешней сети, напряжение 380/220В.
Устройства связи - телефонизация, телефикация, радиотрансляции, коллективные телеантенны.
Горячее водоснабжение- от внешней сети, расчетный напор у основания стояков 36м.
Газоснабжение- от внешней сети к кухонным плитам.
Оборудование кухонь и санузлов- газовые плиты, мойки, унитазы, ванны, умывальники

ГАОУ АО ВПО «АГАСУ»

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	11 (13)
