Мансардный жилой дом 150 кв.м

1 149
80298835068
6 июня 2023
  • 0

Формат файлов: .dwg, AutoCAD
Кол-во чертежей: 10
Теги: 150-200m
Категории: Проекты домов / Чертежи домов
Тип проекта Эскизный Кол-во листов (чертежей)
Формат .dwg, AutoCAD (10)
Мансардный жилой дом 150 кв.м
Эскизный проект с чертежами в редактируемом формате .dwg AutoCAD

Фасад А-Б Фасад 1-3Разрез 1-1
План фундаментаПлан мансардного этажаПлан 1-го этажа

Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, противопожарных и других норм и правил и обеспечивают безопасность для жизни и здоровья людей при эксплуатации объекта и при соблюдении предусмотренных рабочими чертежами мероприятий. Данный проект не является основным для строительства, проведения строительных работ.
Площадь участка, га – 0,1499
Этажность – 1+мансарда
Жилая площадь, м.кв – 71,02
Общая площадь жилого помещения, м.кв – 150,63
Общая площадь дома, м.кв – 150,63

Данный комплект чертежей разработан на основании заявления заказчика
За условную отметку 0,000 принят уровень чистого пола этажа жилого дома.
Оси здания замаркированы условно.
Степень огнестойкости жилого дома по СН 2.02.05-2020-IV.
Степень ответственности( согласно ГОСТ 27751-2014) IV.
Класс сложности по СН 3.02.07-2020 - К5

Список чертежей:
1. План кровли

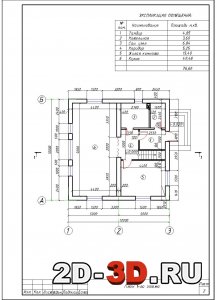

2. План 1-го этажа
3. Схема расположения элементов перекрытия

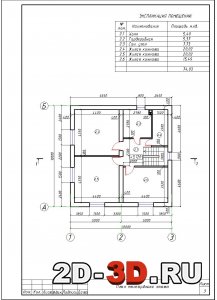

4. План мансардного этажа

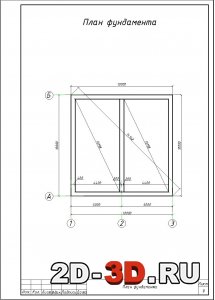

5. План фундамента
6. Разрез 1-1
7. Фасад Б-А
8. Фасад А-Б

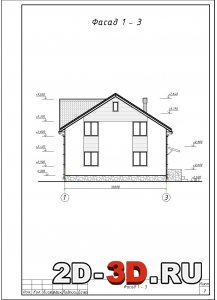

9. Фасад 1-3
10. Фасад 3-1

Тип проекта Эскизный Кол-во листов (чертежей)
Формат .dwg, AutoCAD (10)
