Одноэтажный жилой дом 120 кв.м в Archicad

Формат файлов: .pln ArchiCAD, .pdf
Кол-во 3D моделей: 1
Кол-во чертежей: 27
Теги: 100-150m 3d модели домов
Категории: Проекты домов / ArhiCAD

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.pln ArchiCAD, .pdf	(27)


Индивидуальный жилой дом общей площадью 119,75 кв. м, фундамент - железобетонный ростверк на сваях, стены - автоклавный газобетон, полы по грунту, вальмовая кровля. Рабочие чертежи можно редактировать и использовать в своих целях, как один из вариантов – в качестве шаблона или примера.

Технико-экономические показатели:
Участок - 750 кв.м, вид разрешенного использования: для индивидуального жилищного строительства, статус: частная собственность;
Общая площадь жилых и нежилых помещений - 119,75 кв.м, бетонные площадки - 18 кв.м, в том числе крыльцо - 6 кв.м, площадка под веранду - 12 кв.м;
Индивидуальный жилой дом расположен по адресу:
Здание одноэтажное, подвал отсутствует;
Фундамент - ростверк на бетонных колоннах, стены несущие - газобетон, перемычки для проёмов металл;
Остекление: двухкамерный стеклопакет;
Пояс бетонный - разгрузочный армированный;
Перекрытие чердака с утеплением;
Кровля: стропильная система, металочерепица, доборные элементы, софиты, подшивка свесов, ливневая система сбора и отвода воды с кровли;
Входная бетонная группа со ступенями (крыльцо);
Подготовка полов, утепление;
Межкомнатные перегородки из пазогребневых пустотелых блоков;
Разводка труб отопления, теплые полы;
Разводка холодного и горячего водоснабжения;
Шпатлевка стен под обои;
Финишная стяжка под плитку, ламинат;
Сервитут. Содержание дорог, тротуаров;
Дом будет оборудован автономной системой отопления, подключен к центральным сетям электро-, водо-, газоснабжения и водоотведения.

Список 3D моделей:
1. Индивидуальный жилой дом

Список чертежей:
1. Общие данные

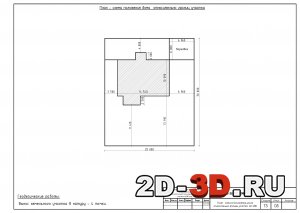

2. План - схема положения дома относительно границ участка
3. Схема устройства ростверка и расстановка опорных колонн фундамента дома

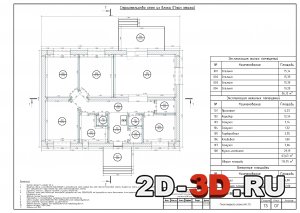

4. План первого этажа
5. Устройство армированного бетонного пояса
6. Схема устройства перемычки над оконными и дверными проёмами
7. Перекрытие чердака
8. Схема расположения стропильных ног
9. Разрез 1-1; Разрез 2-2
10. План кровли. Узел устройства кровельного свеса
11. План схема расположения дверных и оконных блоков
12. Ремонт фасада
13. Отделка стен гипсовой штукатуркой
14. План расстановки оборудования
15. Монтаж вентиляции
16. Схема разводки систем водоснабжения и водоотведения
17. Схема расположения разводки теплых полов и элементов отопления
18. Схема устройства финишной стяжки полов
19. Монтажный план перегородок
20. Электромонтажные работы
21. Отделка стен базовой шпатлевкой
22. Монтаж ПВХ подоконников
23. Строительство отмостки
24. Лист выбора цветовых решений
25. Дополнительные работы
26. Разграничение
27. Приложение 1
