Проектирование малоэтажного жилого дома 295 кв. м. с чердаком и подвалом
Курсовая работа с запиской и чертежами в AutoCAD (Вариант 3-1)

Фасад со стороны входаПлан 1 этажа
План 2 этажаПлан кровли
План фундаментаРазрез 1-1
Определение нагрузки на фундаментРасчет нагрузки на фундмаентСопротивление теплопередаче

В данном курсовом проекте рассмотрен двухэтажный кирпичный жилой дом с холодным чердаком и эксплуатируемым подвалом для возведения в г. Владимир.
Настоящий курсовой проект разработан с учетом требований СП 55.13330.2011 «Дома жилые одноквартирные», СП 50.13330.2012 «Тепловая защита зданий», СП 20.13330.2016 «Нагрузки и воздействия».

Запроектированное здание рассчитано на проживание одной семьи численностью до 5 человек. Жилое здание имеет размеры в осях 1- 6: 17600 мм, в осях А-З: 15485 мм. Его общая высота составляет 10 270 мм.
Здание имеет эксплуатируемый подвал, два надземных этажа и холодный чердак. Высота этажей (первого и второго) составляет 3,3 м. Высота подвала – 2 м.
Здание имеет два входа.
На цокольном этаже располагаются помещения: 1) Кладовка 2) Коридор 3) Игровая 4) Кальянная 5) Бойлерная
На первом этаже здания располагаются помещения: 1) Тамбур 2) Коридор 3) Кабинет 4) Санузел 5) Гардеробная 6) Гостиная 7) Кухня-столовая 8) Гараж 9) Крыльцо 10) Терраса
На втором этаже здания располагаются следующие помещения: 1) Спальня 2) Душевая 3) Санузел 4) Коридор 5) Детская (2 помещения) 6) Игровая

Список чертежей:
1. Фасад со стороны главного входа (с построением теней);
2. План первого этажа М1:100;
3. План второго этажа М1:100;
4. План раскладки балок перекрытий М1:100;
5. План фундамента М1:100;
6. План кровли 1:100;
7. План стропил 1:100;
8. Поперечный разрез по зданию;
9. Разрез по наружной стене М1:20;
10. План и разрез по лестничной клетке М1:50;
11. Конструктивные узлы здания М1:10;
12. План подвала.

Содержание расчетно-пояснительной записки:
Введение (приводится краткая характеристика проектируемого здания)
Задание на выполнение курсовой работы
Исходные данные для проектирования
Объемно-планировочное решение здания
Конструктивные решения здания
Расчеты (теплотехнические расчеты всех наружных ограждающих конструкций здания, упрощенный расчет междуэтажного перекрытия на звукоизоляцию)


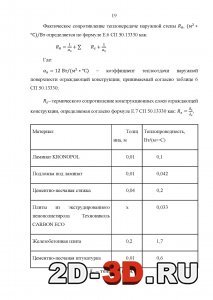

Состав конструкции стеныСостав конструкции цокольного перекрытияТеплотехнический расчет перекрытия

Конструктивные решения здания
Здание выполнено со следующей конструктивной схемой — несущими и самонесущими стенами из кирпича и перекрытиями по деревянным балкам. Пространственная жесткость здания обеспечивается за счет внутренних поперечных стен и междуэтажных перекрытий.
Фундаменты —Ленточные из монолитного железобетона.
Для ленточных фундаментов:
Глубина заложения фундаментов составляет 2.635 м, а под верандой (крыльцом и т.п.) 2.2 м. Ширина подошвы фундаментов под несущими и самонесущими стенами здания составляет 0.6 м.
Перекрытия
Междуэтажные (и чердачные) перекрытия здания выполнены по деревянным балкам. Пролет балок составляет от 2.5 м до 5 м. Сечение балок составляет 100×200мм,  150×200мм.
Междуэтажное перекрытие состоит из следующих конструктивных слоев: гипсокартонные листы 2 слоя, воздушная прослойка, щиты наката 2х19,крафт-бумага, прокаленный песок, воздушная прослойка, лаги из бруса 50х100 с шагом 600, черный пол из доски, подложка под ламинат, ламинат.
Чердачное перекрытие состоит из следующих конструктивных слоев: гипсокартонные листы 2 слоя, воздушная прослойка, щиты наката 2х19,пароизоляционная пленка ТЕХНОНИКОЛЬ, плиты из каменной ваты ТЕХНОЛАЙТ ЭКСТРА, ветрозащитная плёнка, воздушная прослойка, лаги из бруса 50х100 с шагом 600, черный пол из доски.
Цокольное перекрытие здания выполнено из монолитного железобетона толщиной 200 мм.
Крыша — Четырехскатная.
Покрытие здания решено за счет использования стропил сечением 50×200 мм, мауэралата сечением 200×200 мм, кобылок сечением 50×100 мм.
Кровля — холодная. Конструкция кровли состоит из стропил-доска 50х200,
обрешетки из доски 25х150, рулонной гидроизоляции, металлочерепицы 35мм.

Внутриквартирная лестница — железобетонная. Ширина проступи 250 мм. Высота подступенка 185 мм.
Перегородки 100 мм из бетонных модулей для  кладки
Оконные блоки — из деревянного профиля .
Наружные двери — металлические утепленные. Размеры наружных дверей 0,9×2.1 м.
Внутренние двери – деревянные. Размеры внутренних дверей 1,5×2,1, 1,3×2,1, 0,8×2,1м, 0,7×2,1м.

Исходные данные и условия района строительства
В рамках данного проекта разработан объект: «Малоэтажный жилое здание» на основании задания, выданного кафедрой и действующих СП, район строительства – г. Владимир
Здание предназначено для проживания в нём одной семьи.
Здание имеет 2 этажа.
Капитальность здания - класс здания II
Уровень ответственности здания - II
Степень огнестойкости - III
Класс функциональной пожарной опасности Ф 1. 3
Класс энергетической эффективности здания - Б (нормальный)
Класс конструктивной пожарной опасности - С 1
Данный район строительства по СП 131.13330-2018* "Строительная климатология" характеризуется следующими природно-климатическими данными: Строительный климатический район – IIВ;
