ГОСТ 2.428-84

Единая система

конструкторской документации

ПРАВИЛА ВЫПОЛНЕНИЯ ТЕМПЛЕТОВ

Unified system for design documentation.

Rules for making templets

ГОСТ

2.428-84

Переиздание. Февраль 2012 г.

Постановлением Государственного комитета СССР по стандартам от 1 ноября 1984 г. № 3840 дата введения установлена

01.01.86

1. Настоящий стандарт устанавливает основные правила выполнения темплетов технологического оборудования, применяемых при проектировании во всех отраслях промышленности и строительства.

Стандарт полностью соответствует СТ СЭВ 4413-83.

2. Общие требования к выполнению темплетов

2.1. Изображение технологического оборудования на темплете, как правило, должно представлять вид сверху. При необходимости допускается использование других видов.

2.2. Если технологическое оборудование состоит из основного и дополнительных составных частей, размещаемых отдельно, как например устройств управления, обслуживания и питания, то их рекомендуется изображать на одном темплете.

2.3. На темплете технологического оборудования должны быть изображены и обозначены:

габаритные контуры оборудования в положении покоя;

контуры подвижных частей оборудования, если при перемещении они выходят за пределы габаритных контуров в положении покоя;

контуры опорной поверхности оборудования;

осевые линии;

места обслуживания оборудования и место обслуживающего персонала, с которого преимущественно осуществляется обслуживание;

места подвода и отвода сред, виды сред (см. справочное приложение 1);

высота оборудования, а также высота, требуемая для демонтажа частей оборудования, если она превышает 3000 мм от уровня пола;

длина, ширина и направление демонтажа частей оборудования в горизонтальном направлении;

обозначение технологического оборудования;

место выпуска отходов материалов.

2.4. В случае необходимости на темплете допускается дополнительно изображать и (или) обозначать:

ответственные функциональные части внутри габаритных контуров оборудования в положении покоя;

места подвода и отвода материалов, а также направление их движения;

контуры фундаментов и каналов;

точку для отсчета размера.

2.5. Примеры исполнения темплетов приведены в справочном приложении 2.

3. Масштабы

Темплеты технологического оборудования предпочтительно выполнять в масштабах 1:100 и 1:50.

4. Линии

4.1. Виды линий, применяемых при исполнении темплетов, должны соответствовать ГОСТ 2.303-68.

4.2. Применяемые виды линий и их назначение приведены в табл. 1.

4.3. Толщина линий, в зависимости от масштаба темплета, должна соответствовать табл. 2.

Таблица 1

Вид линии	Назначение линии
Сплошная толстая линия	Габаритные контуры оборудования в положении покоя
Сплошная тонкая линия	Контуры ответственных функциональных частей оборудования (например, планшайбы), находящиеся внутри габаритных контуров оборудования в положении покоя. Условные графические обозначения
Штриховая линия	Контуры опорной поверхности основного оборудования и его составных частей. Контуры фундаментов и каналов*
Штрихпунктирная тонкая линия	Осевые линии
Штрихпунктирная линия с двумя точками, тонкая	Контуры подвижных частей оборудования, временами перемещающихся с целью управления и технического обслуживания, если они во время перемещения выходят за пределы габаритных контуров в положении покоя. Длина и ширина демонтируемых частей для производства монтажных и ремонтных работ. Места подвода и отвода материалов за пределами габаритных контуров оборудования в положении покоя
Штрихпунктирная линия с двумя точками, толстая	Контуры подвижных частей оборудования, непрерывно движущихся в процессе работы, если они во время перемещения выходят за пределы габаритных контуров в положении покоя

________

* Длина штрихов увеличивается в два раза по сравнению с изображением контуров опорной поверхности.

5. Надписи и обозначение (маркировка)

5.1. Надписи следует выполнять предпочтительно шрифтом типа Б без наклона по ГОСТ 2.304-81.

Номинальную высоту шрифта в зависимости от масштаба темплета выбирают по табл. 3.

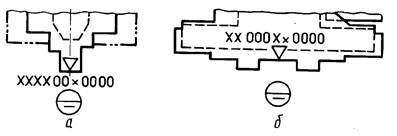

5.2. Если технологическое оборудование имеет обозначение, то его, как правило, наносят на темплет. Обозначение наносят на вид сверху у главного места обслуживания вне (черт. 1а) или внутри (черт. 1б) габаритных контуров оборудования в положении покоя.

Таблица 2

мм

Наименование линии	Толщина линий при масштабе
Наименование линии	1:100	1:50
Толстая линия	0,50	1,00
Тонкая линия	0,25	0,50

Таблица 3

мм

Номинальная высота шрифта при масштабе
1:100	1:50
1,8	3,5

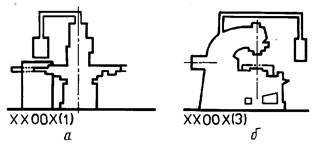

5.3. При изображении технологического оборудования на видах (кроме вида сверху) обозначение наносят в левом нижнем углу темплета (черт. 2 а, б). Для различных видов следует доп

олнительно указывать после обозначения типа:

Нанесение обозначения на темплет на вид сверху у главного места

Черт. 1

«(1)» - для вида спереди; «(2)» - для вида справа; «(3)» - для вида слева.

5.4. Обозначение мест обслуживания и места обслуживающего персонала (как правило, у главного места обслуживания) следует в зависимости от применяемого масштаба изображения выполнять в соответствии с табл. 4.

5.5. Места подвода и отвода наиболее часто применяемых видов сред рекомендуется обозначать условными графическими обозначениями, приведенными в справочном приложении 1.

5.6. На темплеты оборудования высотой свыше 3000 мм от уровня пола и оборудования, для демонтажа частей которого требуется высота свыше 3000 мм, следует нанести в соответствующих местах обозначение в соответствии с табл. 5.

При изображении технологического оборудования на видах (кроме вида сверху) обозначение наносят в левом нижнем углу темплета

Черт. 2

Таблица 4

мм

Наименование	Условное графическое обозначение	Размеры при масштабе
Наименование	Условное графическое обозначение	1:100	1:50
Главное место обслуживания		а = 2,5	а = 5,0
Второстепенное место обслуживания		а = 2,5	а = 5,0
Место обслуживающего персонала		а = 2,5; lmax = 8,0	а = 5,0 lmax = 16,0

Таблица 5

мм

Наименование	Условное графическое обозначение	Размеры при масштабе
Наименование	Условное графическое обозначение	1:100	1:50
Высота оборудования свыше 3000 мм		а = 2,5	а = 5,0
Высота для демонтажа свыше 3000 мм		а = 2,5	а = 5,0

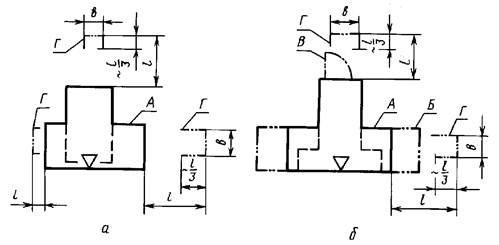

5.7. Контуры подвижных частей оборудования в их крайних положениях, выходящие за пределы габаритных контуров оборудования в положении покоя, а также длину и ширину пространства, необходимого для демонтажа частей оборудования в горизонтальном направлении следует, как правило, изображать в соответствии с черт. 3 а, б в выбранном масштабе.

Контуры подвижных частей оборудования в их крайних положениях, выходящие за пределы габаритных контуров оборудования в положении покоя, а также длина и ширина пространства, необходимого для демонтажа частей оборудования в горизонтальном направлении

А - габаритные контуры оборудования в положении покоя; Б - контуры подвижных частей оборудования,

непрерывно движущихся в процессе работы. Линию следует довести до габаритного контура;

В - контуры крайних положений, временами перемещающихся частей оборудования. Линию

следует довести до габаритного контура; Г - контуры крайних положений частей оборудования при их

демонтаже; l - длина демонтируемой части оборудования. На темплете следует изображать 1/3 длины,

при этом линии не должны доходить до контуров изображения; b - ширина демонтируемой части оборудования

Черт. 3

Примечание. Буквы, размерные и выносные линии, указанные на черт. 3 и 5, служат только для пояснения в стандарте и не должны быть нанесены на темплет.

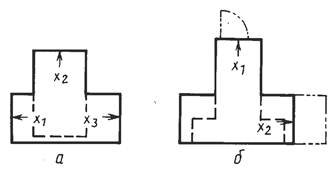

5.8. Допускается длину и ширину пространства для демонтажа частей оборудования, а также направление демонтажа обозначить стрелкой с буквой и индексом от x1 до хn в соответствии с черт. 4.

Индексы от 1 до n указывают число демонтируемых частей.

Примечание. Значения от x1 до хп в миллиметрах указывают в проектной документации, например x1 2000/500 (2000 - длина демонтируемой части, 500 - ширина).

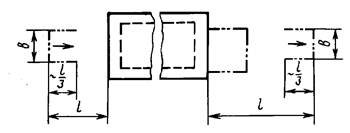

5.9. Места подвода и отвода материала и направление их потока следует обозначать в соответствии с черт. 5 в выбранном масштабе.

Линии для обозначения пространства, необходимого для подвода и отвода материала, не должны доходить до габаритных контуров оборудования.

Допускается длину и ширину пространства для демонтажа частей оборудования, а также направление демонтажа обозначить стрелкой с буквой и индексом от x1 до хn

Черт. 4

Места подвода и отвода материала и направление их потока

l (b) - длина (ширина) пространства, необходимого для подвода и отвода материала

Черт. 5

5.10. Допускается обозначать только направление потока материала в соответствии с черт. 6, если не требуется указывать пространство для подвода и отвода материала вне габаритных контуров.

5.11. Место выхода отходов материала следует обозначать в соответствии с табл. 6 и черт. 7 а, б.

5.12. Для определения расположения оборудования на темплете допускается указывать точку для отсчета размеров, которую наносят в соответствии с табл. 7 у левого переднего угла опорной поверхности со стороны главного места обслуживания, как указано на черт. 8.

Допускается обозначать только направление потока материала

Черт. 6

Таблица 6

мм

Условное графическое обозначение	Размер при масштабе
	а = 2,5	а = 5,0

Условное графическое обозначение

Размер при масштабе

1:100

1:50

а = 2,5

а = 5,0

Таблица 7

мм

Условное графическое обозначение	Размер при масштабе
	а = 2,5	а = 5,0

Условное графическое обозначение

Размер при масштабе

1:100

1:50

а = 2,5

а = 5,0

Место выхода отходов материала

Черт. 7

Для определения расположения оборудования на темплете допускается указывать точку для отсчета размеров у левого переднего угла опорной поверхности со стороны главного места обслуживания

Черт. 8

6. Обрезка темплетов

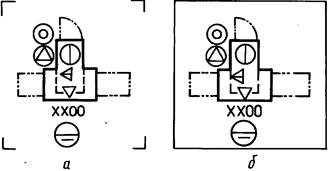

Для упрощения обрезки темплетов указывают линии для обрезки в соответствии с черт. 9. Контуры обрезки изображают тонкими сплошными линиями.

Для упрощения обрезки темплетов указывают линии для обрезки

Черт. 9

ПРИЛОЖЕНИЕ 1

Справочное

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НАИБОЛЕЕ

ЧАСТО ПРИМЕНЯЕМЫХ СРЕД

мм

Вид среды	Условное графическое обозначение	Размеры при масштабе
Вид среды	Условное графическое обозначение	1:100	1:50
Электроэнергия		а = 3,5 а₁ = 1,8	а = 7,0 а₁ = 3,5
Сжатый воздух
Отсос воздуха
Воздух (вентиляция)
Вода
Подвод охлаждающей воды
Отвод охлаждающей воды
Горячая вода t ? 120 °С
Горячая вода t 120 °С
Сточная вода
Пар
Конденсат
Средство охлаждения (эмульсия)
Защитный газ
Природный газ
Городской газ
Вакуум
