ГОСТ 2.420-69

Единая система конструкторской документации

УПРОЩЕННЫЕ ИЗОБРАЖЕНИЯ ПОДШИПНИКОВ

КАЧЕНИЯ НА СБОРОЧНЫХ ЧЕРТЕЖАХ

Unified system for design documentation.

Simplified representation of rolling bearings on

assembly drawings

ГОСТ

2.420-69

Издание (декабрь 2010 г.) с Изменениями № 1, 2, утвержденными в марте 1981 г., апреле 1998 г. (ИУС 6-81, 7-98).

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 14 октября 1969 г. № 1119 срок введения установлен

с 01.01.71

1. Настоящий стандарт устанавливает правила упрощенного изображения подшипников качения в осевых разрезах и сечениях на сборочных чертежах изделий всех отраслей промышленности.

Стандарт полностью соответствует СТ СЭВ 1797-79.

(Измененная редакция, Изм. № 1).

2. Подшипник изображают, как правило, без указания типа и конструктивных особенностей, в соответствии с его конфигурацией сплошными основными линиями по контуру.

На изображении проводят сплошными линиями крест, как показано на черт. 1.

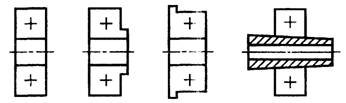

Изображение подшипников (на изображении проводят сплошными линиями крест)

Черт. 1

(Измененная редакция, Изм. № 2).

3. При необходимости указания на сборочном чертеже типа подшипника в контур подшипника вписывают условное графическое обозначение по ГОСТ 2.770-68.

Примеры упрощенных изображений подшипников без указания конструктивных особенностей приведены в табл. 1.

Таблица 1

Тип подшипника		Упрощенное изображение
Радиальный шариковый	однорядный
Радиальный шариковый	самоустанавливающийся (сферический)
Радиально-упорный шариковый	однорядный
Радиально-упорный шариковый	сдвоенный
Упорный шариковый	одинарный
Упорный шариковый	двойной
Радиальный роликовый	одинарный
	двухрядный
	самоустанавливающийся (сферический)
Радиально-упорный роликовый	однорядный
	двухрядный
	четырехрядный
Упорно-радиальный роликовый	одинарный (сферический)
Упорный роликовый	одинарный
Радиальный игольчатый	однорядный
Радиальный игольчатый	двухрядный
Упорный игольчатый	однорядный

(Измененная редакция, Изм. № 1).

4. При необходимости указания конструктивных особенностей подшипника следует руководствоваться изображениями, приведенными в табл. 2

Таблица 2

Особенность конструкции подшипника	Упрощенное изображение
С одной защитной шайбой
С двумя защитными шайбами
С односторонним уплотнением
С двусторонним уплотнением
С установочным кольцом
С коническим отверстием

5. Упрощенное изображение подшипника на чертеже должно соответствовать его рабочему положению в сборочной единице.

6. Упрощенное изображение подшипника на сборочном чертеже, содержащее сведения о конструктивных особенностях подшипника, должно состоять из упрощенных изображений, приведенных в табл. 1 и 2.

Пример упрощенного изображения радиального шарикоподшипника с односторонним уплотнением приведен на черт. 2.

Пример упрощенного изображения радиального шарикоподшипника с двумя защитными шайбами приведен на черт. 3.

Пример упрощенного изображения радиально-упорного роликоподшипника приведен на черт. 4.

7. При изображении подшипника в разрезе или сечении по правилам ГОСТ 2.109-73 допускается половину разреза (относительно оси вращения) изображать контуром с крестом посредине (черт. 5).

Пример упрощенного изображения радиального шарикоподшипника с односторонним уплотнением

Черт. 2

Пример упрощенного изображения радиального шарикоподшипника с двумя защитными шайбами

Черт. 3

Пример упрощенного изображения радиально-упорного роликоподшипника

Черт. 4

Изображение половины разреза (относительно оси вращения) контуром с крестом посредине

Черт. 5

(Измененная редакция, Изм. № 2).
