ГОСТ 2.416-68
Единая система конструкторской документации
УСЛОВНЫЕ ИЗОБРАЖЕНИЯ МАГНИТОПРОВОДОВ
Unified system for design documentation.
Designation of magnetic wires
ГОСТ
2.416-68
Издание (декабрь 2010 г.) с Изменением № 1, утвержденным в марте 1981 г. (ИУС 6-81).
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Дата введения установлена
01.01.71
1. Настоящий стандарт устанавливает условные изображения магнитопроводов, набираемых из листов (шихтованных) и навиваемых из лент (витых), на чертежах изделий всех отраслей промышленности.
2. Шихтованные и витые магнитопроводы в поперечных разрезах и сечениях (относительно листов или лент) штрихуют, как показано на черт, 1 a и б.
Сечение в разрезе части магнитопровода штрихуют, как показано на черт. 1 в и г.
3. Витые магнитопроводы в продольных разрезах и сечениях (относительно лент) штрихуют, как показано на черт. 1 д и 2.

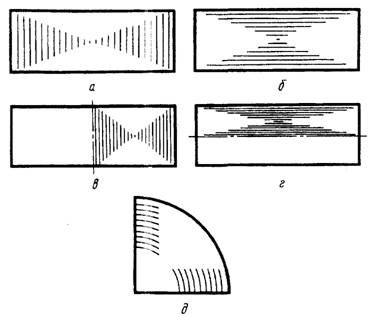

Сечение в разрезе части магнитопровода

Черт. 1

Витые магнитопроводы в продольных разрезах и сечениях (относительно лент)

Черт. 2
1 - 3. (Измененная редакция, Изм. № 1).
4. Штриховку выполняют сплошными тонкими линиями. Расстояние между параллельными линиями штриховки (ее частота) должно быть одинаковым для всех выполняемых в одном и том же масштабе сечений данного предмета. Указанное расстояние выбирают в пределах 1 ... 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.
5. Линии штриховки (см. черт, 1 a, б, в и г) ограничивают вспомогательными диагоналями не показываемыми на чертеже.
Расположение вспомогательных диагоналей контура сложной конфигурации (черт 3) и длину линии штриховки при обозначении витых магнитопроводов (см. черт. 1 д) не регламентируют. Длина линии штриховки должна быть примерно одинаковой.
6. Направление линий штриховки должно соответствовать расположению листов или витков ленты магнитопроводов.
Количество линий штриховки не зависит от количества листов (витков ленты) и от толщины листов (ленты) магнитопровода.
7. Магнитопроводы в разрезах и сечениях вдоль листов не штрихуют (разрез Б-Б на черт. 4).
8. Магнитопроводы, имеющие значительную длину и изображаемые без разрыва или с разрывом в поперечных разрезах и сечениях штрихуют по краям (черт. 5).

Расположение вспомогательных диагоналей контура сложной конфигурации

Черт. 3

Магнитопроводы в разрезах и сечениях вдоль листов не штрихуют

Черт. 4

Магнитопроводы, имеющие значительную длину и изображаемые без разрыва или с разрывом в поперечных разрезах и сечениях

Черт. 5
9. В разрезах и сечениях магнитопроводов, набранных из нескольких частей (пакетов) штрихуют только крайние пакеты (черт. 6).
10. При местном разрезе магнитопровод штрихуют так же, как металл (черт. 7).

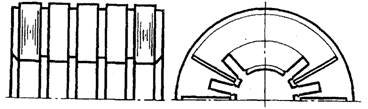

В разрезах и сечениях магнитопроводов, набранных из нескольких частей (пакетов)

Черт. 6

Местный разрез магнитопровода

Черт. 7
11. Разрезы (сечения) отдельных участков сердечника штрихуют, как показано на черт 8.
12. Если секущая плоскость проходит через ось магнитопровода, то независимо от угла наклона зуба магнитопровода, его условно совмещают с плоскостью чертежа и разрез (сечение) показывают по зубу (черт. 9).
13. Магнитопроводы на видах показывают как монолитные тела (черт. 10 а и 11 а).
При отсутствии разрезов магнитопроводов допускается на виде проводить несколько штриховых линии в направлении расположения листов (черт. 10 б) или лент (черт 11 б).

Разрезы (сечения) отдельных участков сердечника

Черт. 8

Секущая плоскость проходит через ось магнитопровода

Черт. 9

Магнитопроводы на видах

Черт. 10
14. Пазы на видах якоря (ротора) и статора не изображают.
Если необходимо укачать направление скоса пазов, то изображают один паз (черт. 12).

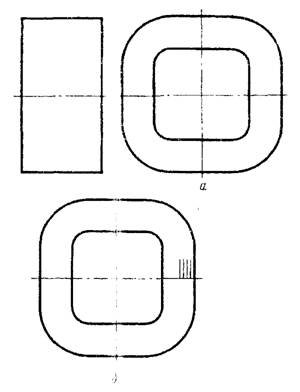

Магнитопроводы на видах

Черт. 11

Изображение направления скоса пазов

Черт. 12
Величину скоса пазов оговаривают в технических требованиях.
5 - 14. (Измененная редакция, Изм. № 1).
