ГОСТ 2.415-68
Единая система конструкторской документации
ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ
ИЗДЕЛИЙ С ЭЛЕКТРИЧЕСКИМИ ОБМОТКАМИ
Unified system for design documentation.
Rules for making drawings of products with windings
ГОСТ
2.415-68
Издание (декабрь 2010 г.) с Изменением № 1, утвержденным в феврале 1980 г. (ИУС 4-80).
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен
с 01.01.71
1. Настоящий стандарт устанавливает правила выполнения чертежей изделий с электрическими обмотками (электрических машин, приборов, аппаратов).
Стандарт полностью соответствует СТ СЭВ 1184-78.
(Измененная редакция, Изм. № 1).
2. Чертежи изделий с электрическими обмотками выполняют в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.
3. На чертежах якорей (роторов), статоров и индукторов электрических машин в продольном разрезе, как правило, изображают верхнюю половину предмета (черт. 1)

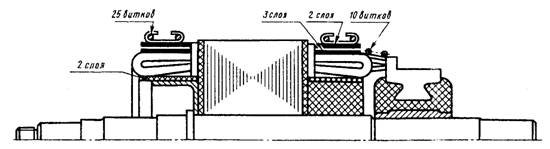

Чертежи якорей (роторов), статоров и индукторов электрических машин в продольном разрезе

Черт. 1
Если необходимо изобразить нижнюю половину предмета, на чертеже дают только его контур.
4. Электрические обмотки на чертежах якорей (роторов) и статоров в продольном разрезе изображают так, как показано в табл. 1, при этом сечения проводников в лобовых частях условно не показывают.

Таблица 1

Вид обмотки


Якорь (ротор)

Статор

1. Многовитковая









2. Двухвитковая





-

3. Одновитковая





-

4. Стержневая одновитковая разрезная









5. В поперечных разрезах и сечениях многовитковую обмотку штрихуют «в клетку», двухвитковую, одновитковую и стержневую обмотки не штрихуют (табл. 2).

Таблица 2

Вид обмотки


1. Многовитковая





2. Двухвитковая, одновитковая и стержневая





Примечание. Количество изображенных на чертеже витков условно; оно может не соответствовать фактическому их числу, а также не зависит от числа слоев обмотки и толщины провода.

6. Провод, диаметр или толщина которого на чертеже 3 мм и более, в обмотках с малым числом витков в поперечном сечении штрихуют как металл (черт. 2).
7. Изоляцию однослойную и многослойную в разрезах и сечениях толщиной на чертеже 2 мм и более штрихуют как неметаллические материалы, а толщиной менее 2 мм зачерняют (черт. 3).
Многослойную изоляцию (из одного материала) изображают как монолитное тело, не проводя линий, разграничивающих отдельные слои изоляции (черт. 3 а); смежные слои изоляции, выполненные из разных материалов, разделяют сплошными основными линиями (черт. 3 б).

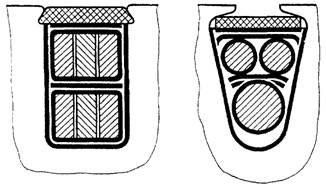

Провод, диаметр или толщина которого на чертеже 3 мм и более, в обмотках с малым числом витков в поперечном сечении штрихуют как металл

Черт. 2

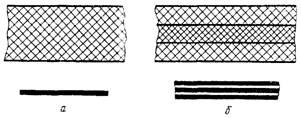

Изоляцию однослойную и многослойную в разрезах и сечениях толщиной на чертеже 2 мм и более штрихуют как неметаллические материалы, а толщиной менее 2 мм зачерняют

Черт. 3
8. Изображение изоляции на видах показано: вразбежку - на черт 4 а, встык или с перекрытием - на черт. 4 б.
Изолирующие трубки, чулки и т.п. на видах показывают монолитными.

Изображение изоляции вразбежку и встык или с перекрытием

Черт. 4

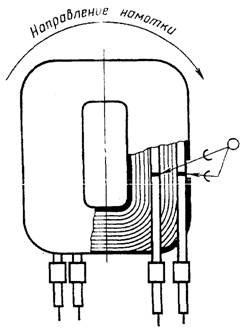

Изображение обмотки при разрезе катушки вдоль проводов

Черт. 5
9. Провода неизолированных катушек на видах не вычерчивают, а катушку изображают как монолитное тело.
При разрезе катушки вдоль проводов обмотки изображают так, как показано на черт. 5.
10. Изображение бандажа, закрепляющего обмотку якоря (ротора) в пазовой и на лобовых частях, показано: нитяного - на черт. 6 а,металлического - на черт. 6 б.

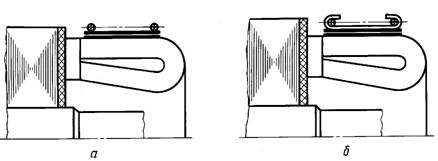

Изображение бандажа, закрепляющего обмотку якоря (ротора) в пазовой и на лобовых частях

Черт. 6
11. Указание о количестве слоев и витков обмотки, изоляции и бандажа, а также данные об их расположении помещают в технических требованиях или в таблице обмоточных данных, например: «1 слой с перекрытием 1/2 ширины»; «3 слоя встык».
Короткие записи допускается помещать на полках линий-выносок непосредственно у изображения, например: «2 слоя», «25 витков» (см. черт. 1).
12. На чертежах катушек с несколькими обмотками и различными изоляциями допускается не изображать отдельные обмотки, межобмоточную и межрядовую изоляцию. В этом случае данные об их расположении указывают в таблице обмоточных данных.



Порядок расположения данных в таблице должен соответствовать порядку намотки, начиная от каркаса катушки (черт. 7).

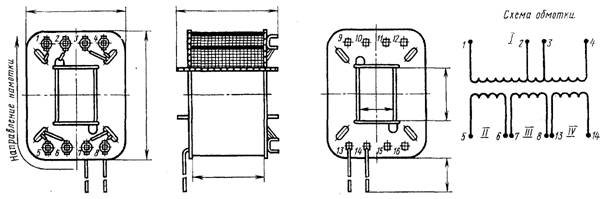

Порядок расположения данных в таблице должен соответствовать порядку намотки, начиная от каркаса катушки

Данные обмоток

Номер обмотки

Поз.

Число витков обмотки

Кол. витков в ряду

Изоляция межрядовая

Промежуточные отводы

Выводы

Сопротивление при 20 °С Ом

Номер

Поз.

 Черт. 7

Примечание. Содержание и размеры граф таблицы обмоточных данных не регламентируются.

13. На чертежах катушек с обмотками при необходимости показывают направление намотки (см. черт. 5 и 7).
14. Когда конструктивные элементы крепления выводов к обмотке, изоляции мест пайки и т.п. изобразить невозможно, все указания о порядке крепления выводов, способе изоляции приводят и технических требованиях или в таблице обмоточных данных.
15. На сборочном чертеже изделий с обмотками помещают (см. черт. 7):
а) схему обмотки (как правило).
Если схему обмотки выполняют как самостоятельный документ, то в технических требованиях делают соответствующую ссылку.
Выводы и промежуточные отводы обмоток (если их обозначают на чертеже) должны иметь одинаковые обозначения с соответствующими выводами и отводами на схеме обмотки.
При необходимости начало и конец каждой обмотки обозначают соответственно буквами Н и К с добавлением номера обмотки, например: H1, H2 или K1, K2;
б) данные для намотки и контроля обмоток и изоляции, например, номера позиций обмоток и изоляций, число витков, номера выводов, сопротивления обмоток и т.п., которые указывают в таблице обмоточных данных или в технических требованиях;
в) данные о пропитке, пайке и лакокрасочном покрытии, указываемые в технических требованиях.
