Взаимозаменяемость, допуски и посадки: самостоятельные работы по инженерной графике
Вариант 25
Проект можно скачать без вип-доступа

Обозначение посадки и придельных размеров отверстия и валаСхема расположения полей допусков отверстия и валаСхема расположения полей допусков присоединительныз леталей с кольцами подшипника качения

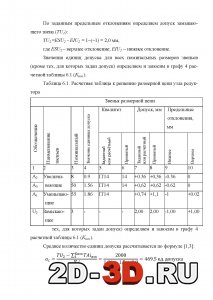

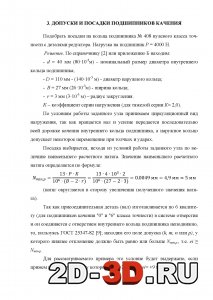

Допуски и посадки подшипников каченияДопуски и посадки шпоночных соединенийЗвенье размерной цепи

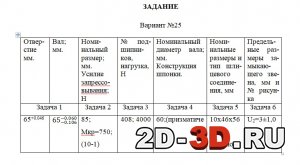

Задание

Внутри проекта находятся самостоятельные задания: 12 чертежей с 1.1 по 6.1, построенные в КОМПАС-3D и расчетно-пояснительная записка.

Список чертежей:
1. Обозначение посадки и придельных размеров отверстия и вала;

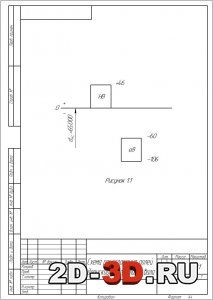

2. Схема расположения полей допусков отверстия и вала;

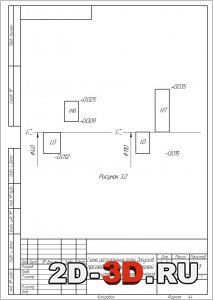

3. Схема расположения полей допусков присоединительных деталей с кольцами подшипника качения;
4. Схемы соединения подшипника качения с валом;

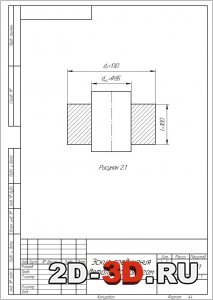

5. Эскиз соединения деталей с натягом;

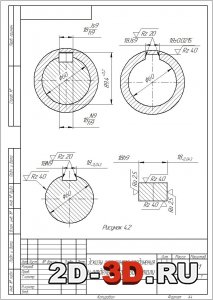

6. Эскизы шпоночного соединения и отдельно каждой детали;
7. Эскизы шлицевого соединения;
8. Эскиз заданного узла редуктора;
9. Схема расположения полей допусков посадок элементов шлицевого соединения;
10. Схема расположения полей допусков деталей посадок шпонка-паз втулки и шпона-паз вала;
11. Схема расположения полей допусков отверстия и вала №2;
12. Обозначение посадки и придельных размеров отверстия и вала №2.

Содержание расчетно-пояснительной записки:
ВВЕДЕНИЕ
ЗАДАНИЕ
1. ДОПУСКИ И ПОСАДКИ ГЛАДКИХ ЦИЛИНДРИЧЕСКИХ СОЕДИНЕНИЙ. ВЫБОР УНИВЕРСАЛЬНЫХ ИЗМЕРИТЕЛЬНЫХ СРЕДСТВ
2. РАСЧЁТ И ВЫБОР ПОСАДОК С НАТЯГОМ
3. ДОПУСКИ И ПОСАДКИ ПОДШИПНИКОВ КАЧЕНИЯ

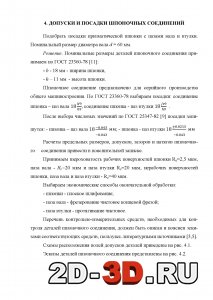

4. ДОПУСКИ И ПОСАДКИ ШПОНОЧНЫХ СОЕДИНЕНИЙ
5. ДОПУСКИ И ПОСАДКИ ШЛИЦЕВЫХ СОЕДИНЕНИЙ
6. РАСЧЕТ РАЗМЕРНЫХ ЦЕПЕЙ
СПИСОК ЛИТЕРАТУРЫ

Эскиз соединения деталей с натягомЭскизы шпоночного соединения и отдельно каждой детали

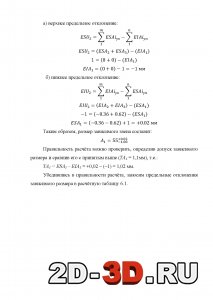

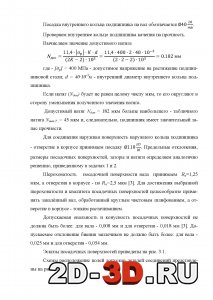

Подбор посадкиПосадка внутреннего кольца подшипникаРазмер зависимого звена

«Санкт-Петербургский государственный аграрный университет»
Калининградский филиал
Кафедра Механизации сельского хозяйства
Тип проекта Курсовой Кол-во листов (чертежей)
Формат cdw Компас-3D, docx Word 21 (12)
