Кривошипный ползунок
Crank slider
Лабораторная работа на английском языке
СборкаСборка
ОпораСоединение
ПолзунокШпилька
Список 3D моделей:
  1. Сборка

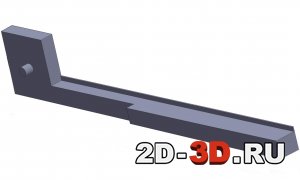

  2. Опора

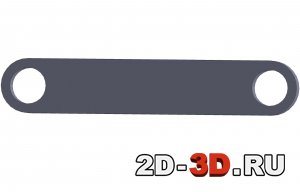

  3. Соединение-1
  4. Соединение-2

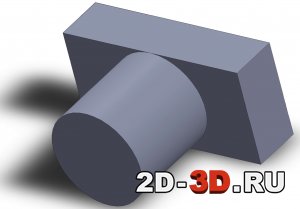

  5. Ползунок

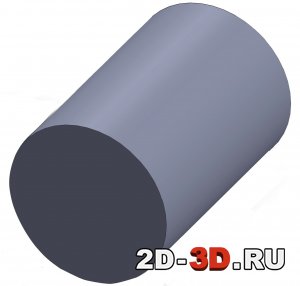

  6. Шпилька
Пояснительная записка на английском языке в pdf.

Анализ движения кривошипно-ползунного механизма с использованием твердых работ. Конструкция кривошипного ползунка. Расчет конструкции кривошипно-ползунного механизма.
Кривошипно-ползунный механизм, расположение механических частей, предназначенных для преобразования прямолинейного движения во вращательное, как в поршневом двигателе с возвратно-поступательным движением, или для преобразования вращательного движения в прямолинейное, как в поршневом насосе с возвратно-поступательным движением.
Основные задачи, которые будут представлены в этой лаборатории, заключаются в следующем:
  • Определение основных геометрических параметров кривошипно-ползунного механизма.
  • Создание САПР геометрической модели плоского механизма
  • Выполнить кинематический анализ механизма за один цикл
В данном исследовании был принят аналитический метод получения линейных и угловых перемещений, скорости и ускорения ползуна и муфты кривошипно-ползунного механизма. Результаты для одного цикла кривошипа были вычислены с помощью Matlab.

The crank slider mechanism motion analysis using solid works. Crank slider design. Design calculation of crank slider mechanism.
Slider-crank mechanism, arrangement of mechanical parts designed to convert straight-line motion to rotary motion, as in a reciprocating piston engine, or to convert rotary motion to straight-line motion, as in a reciprocating piston pump.
The main tasks to be presented in this lab are as follow:
  • Determination of the main geometrical parameters of the crank slider mechanism.
  • Creation of CAD geometrical model of the planar mechanism
  • Perform kinematical analysis of the mechanism for one cycle
Analytical method to obtain linear and angular displacement, velocity and acceleration of the slider and coupler of a crank slider mechanism were adopted in this study. Results for one crank cycle were figured out using Matlab.

Содержание пояснительной записки
Вступление
1. Геометрические параметры кривошипного ползуна
2. CAD - модель механизма с использованием SOLIDWORKS
3. Кинематический анализ механизма
3.1. Анализ смещения
3.1.1. Результаты
3.2. Анализ скорости
3.2.1. Результаты
3.3. Анализ ускорения
3.3.1. Результаты
Вывод
Список литературы

Introduction
1. Geometrical parameters of the crank slider
2. CAD model of the mechanism using SOLIDWORKS
3. Kinematical analysis of the mechanism
3.1. Displacement Analysis
3.1.1. Results
3.2. Velocity Analysis
3.2.1. Results
3.3. Acceleration analysis
3.3.1. Results
Conclusion
List of references


Геометрические параметры кривошипного ползунаКинематический анализ механизмаКинематическая схема по шкале

РезультатыАнализ ускорения
