Дизайн интерьера жилого дома 50 кв. м. 3D модель в Revit

Формат файлов: .rvt Revit
Кол-во 3D моделей: 1
Кол-во чертежей: 28
Категории: 3D модели / Revit

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.rvt Revit	(28)

Разработка и создание дизайн проекта в доме новостройке для семьи из 2-х человек. В проекте были выполнены 3D модель и чертежи в редактируемом формате .rvt Revit. Проект легко редактируется, что позволяет использовать его в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Проектируемые площади включают следующие зоны:
• зона кухни-гостиной
• прихожая
• спальня
• отдельный санузел
• ванная комната

Проект предусматривает покраску стен, отделку стен и полов керамогранитом.
Устройство паркетной доски в зоне кухни-гостиной, спальни. В помещениях с устройством мокрых зон предполагается устройство полов из керамогранита ванная, санузел, зона кухни. Отделка стен предусматривает такие покрытия как покраска, обои, декоративная штукатурка, в зоне гостиной арт бетон имитация скалы. Устройство потолка из ГКЛ предполагает ниши по периметру всех комнат для встраивания лед ленты, подсветки (эффект парящий потолок), отделка потолка покраска, цвет белый.

Список 3D моделей:

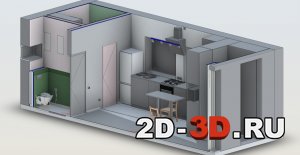

1. Дизайн интерьера жилого дома

Список чертежей:
1. Ведомость рабочих чертежей
2. Примечания к проекту
3. Обмерный план М 1/75
4. План вновь возводимых перегородок, с маркировкой дверей М 1/75
5. Фрагменты санузлов 1,2 М 1/25
6. Спецификация сантехнического оборудования
7. 3D вид плана монтажа, схема обозначения 3D видов
8. План расстановки мебели М 1/75
9. План расстановки мебели, 3D виды
10. План напольных покрытий М 1/75
11. Экспликация полов. Спецификация напольных (чистовых и черновых) материалов
12. План теплого пола М 1/75
13. План потолка М 1/75
14. Сечение 3–3 Сечение 4–4 Сечение 5–5
15. План расстановки осветительного оборудования М 1/75
16. Спецификация осветительного оборудования
17. План отделки помещений М 1/75
18. Спецификация отделочных материалов
19. План расстановки розеток и выключателей М 1/75
20. План привязки приборов освещения к выключателям М 1/75

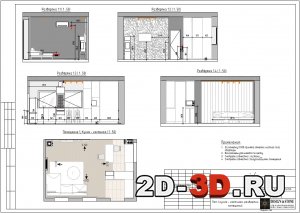

21. Пом.1, кухня – гостиная, развертки помещений

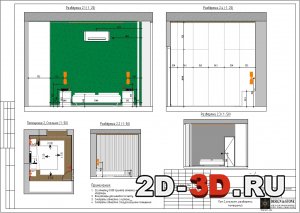

22. Пом.2, спальня, развертки помещений
23. Пом.3, санузел, развертки помещений
24. Пом.4, ванная комната, развертки помещений

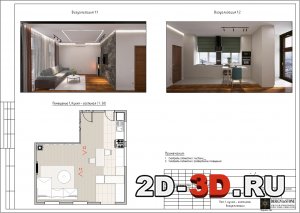

25. Пом.1, кухня – гостиная, визуализации

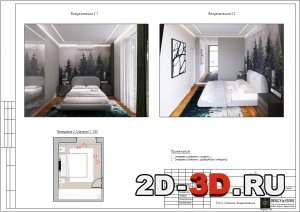

26. Пом.2, спальня, визуализации

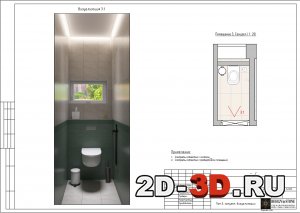

27. Пом.3, санузел, визуализации

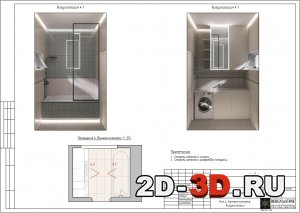

28. Пом.4, ванная комната, визуализации

Примечания к дизайн-проекту:
При возведении стен и потолков стоит обратить внимание на:
1. Размеры высоты и ширины дверных проемов в проекте указаны стандарт. Поэтому после согласования фабрики дверей с заказчиком уточнить рекомендованные размеры проемов и при необходимости внести изменения.
2. Проверять размерные цепочки возводимых стен и конструкций до начала монтажных работ.
3. Для диодных лент предусмотреть трансформаторы. Их расположение определить по факту в зависимости от размера блока.
4. Углы под встроенную мебель выдержать строго 90 градусов.
5. Во влажных помещениях использовать влагостойкий ГКЛ.
При электромонтажных работах стоит обратить внимание на:
1. После монтажных и демонтажных работ размеры могут измениться, поэтому ВАЖНО перепроверить все размерные цепочки по факту на объекте. Если размерная цепочка изменилась в ходе стройки по размерам - внести изменения или согласовать изменения в порядке авторского надзора с проектировщиком.
Сохранять основной размерный шаг!
2. На всех диодных лентах и светильниках - дневной белый, тёплый свет!
3. Перепроверить все диаметры закупленных осветительных приборов и сравнить по чертежу, при необходимости внести корректировки в чертеже, или согласовать с проектировщиком при авторском надзоре.
4. Согласовать с заказчиком все необходимое оборудование, которое планируется размещать в доме. При необходимости вызвать специалистов для внесения рекомендаций по подключению и закладки кабелей для медиа устройств, домашнего кинотеатра и т.п.
5. Привязки по электрооборудованию (светильники, розетки и т.д.) даны до центральной оси прибора, если не указано иное.
6. Точную схему размещение электрики для кухонного гарнитура
дает фирма производитель/поставщик кухонной мебели.
При укладке пола обратите внимание на:
1. Стык материалов должен быть под дверным полотном. Сверить с открыванием дверей.
Стыковка под дверным полотном согласовывается с установщиком дверей утверждённой фабрики, после изучения технической карты от фабрики. У разных фабрик различные тех. чертежи
При сантехнических работах обратите внимание на:
1. Все привязки выводов уточнить на объекте после получения тех. документации на изделие от поставщиков
Все размеры в дизайн - проекте - проектные и регулируются по месту.
1. Изменения можно согласовывать с проектировщиками при авторском надзоре.

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.rvt Revit	(28)
