Одноквартирный жилой дом 218 кв. м.

874
Максим Лапин
14 февраля 2023
  • 0

Формат файлов: Pdf, bpn, pln, ArchiCAD
Кол-во 3D моделей: 1
Кол-во чертежей: 12
Теги: 200-400m 3d модели домов
Категории: 3D модели / ArhiCAD
Тип проекта Рабочий Кол-во листов (чертежей)
Формат Pdf, bpn, pln, ArchiCAD (12)
Одноквартирный жилой дом 218 кв. м.
Чертежи и 3D модель в редактируемом формате ArchiCAD
Дом

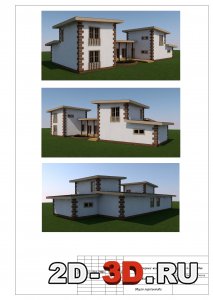

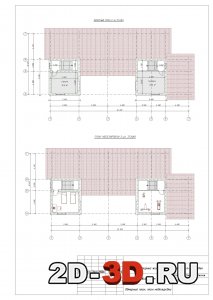

Общая перспективаОбмерный планПлан фундаментов
Стены в осях 1-7Фасад 1-7Фасад 7-1

Указанный в проекте жилой дом предназначен для проживания в нем семьи из 3-4 человек. Место строительства - средняя полоса РФ с относительно небольшим промерзанием грунта. Фундамент монолитный, ростверк на бурозаливных сваях. Пол 1-го этажа выполняется по уплотненному грунту из бетона с арматурной сеткой. Стены выполнены из газобетонного блока 400 мм, отделка снаружи - декоративная штукатурка. Перекрытие 2-го этажа выполняется из деревянных балок размером сечения 200*100 мм. Крыша стропильная, покрытая профилированными металлическими листами.

Список 3D моделей:
1) Жилой дом.

Список чертежей:
1) общая перспектива;
2) план фундаментов, схема цоколя;
3) обмерный план 1 этажа, план мебелировки;
4) обмерный план 2 этажа, план мебелировки;
5) фасад 1-7, фасад а-г;
6) фасад 7-1, фасад г-а;
7) стены в осях 1-7, 7-1, а-г, г-а;
8) стены в осях а-в, в-а;
9) схема балок, ведомость материалов;
10) развертка скатов;
11) схема армирования ростверка, схема армирования сваи;
12) 3D схема крыши, 3D схема пола 1-го этажа;

Тип проекта Рабочий Кол-во листов (чертежей)
Формат Pdf, bpn, pln, ArchiCAD (12)
