Розробка розпушувального устаткування до колісного трактору класу 30-50 кН
Дипломний проект

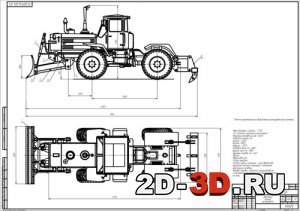

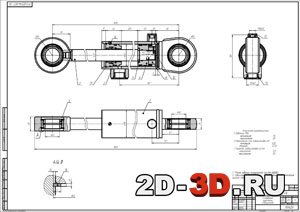

Перелік креслень: схемы рыхлителей, схемы проектирования рыхлителей, загальний вигляд розпушувача, расчетная схема рыхлителя, гідросхема розпушувача, складальне креслення гідроцилиндр, поршень гідроциліндра, карти ескізів до технологічного процессу, огляд розпушувачів, розрахунок економічного ефекту.

У даному дипломному проекті представлена методика проектування розпушувального устаткування з використанням сучасних розрахункових засобів. Була створена комп'ютерна тривимірна модель. Модель розпушувального устаткування була створена в Mehanical Desktop  і SolidWorks. Міцностний  розрахунок  робочого устаткування був виконаний з використанням Cosmos. Використання сучасних розрахункових програм дозволило сформувати методику проектування розпушувального устаткування, використовуючи яку можна проектувати робоче устаткування з високими показниками надійності і довговічності.

Технічна характеристика бульдозерно-розпушувального агрегату
Марка базового  тягача - Т-150
Тип -Колісний загального призначення
Номінальне тягове усилие- 30 кН
Габаритні розміри, мм
ширина - 2220
висота -2825
довжина - 5795
Подовжня база, мм -2860
Ширина колії, мм -1860
Дорожній просвіт, мм -400
Двигун
Марка ЯМЗ-236.
Силова передача
Головна муфта зчеплення - суха дводискова
фрикційна, постійно замкнута, з гасителем
крутильних коливань.
Коробка передач - механічна чотиришвидкісна
з шестернями постійного зачеплення, перемикана
на ходу

Зміст пояснювальної записки
Введення
Розділ 1. Огляд розпушувальних агрегатів
1.1 Призначення і класифікація розпушувачів
1.2 Конструкції розпушувачів що випускалися в СНД
Розділ 2. Принципи проектування розпушувачів
2.1. Модульне проектування розпушувачів
2.2. Тенденції розвитку розпушувачів
Розділ 3. Вибір основних параметрів розпушувачів
3.1 Визначення параметрів базового тягача.
3.2 Визначення параметрів розпушувального устаткування
3.3. Тяговий розрахунок розпушувача
3.4 Визначення зусилля заглибленню і підйому зубів.
3.5 Визначення реакцій в шарнірах кріплення і зусиль в стрижнях розпушувача
3.6 Обґрунтування вибору конструкції і розрахунок приводу управління розпушувачем.
3.7 Визначення зусилля в гідросистемі з умови статичної рівноваги трактора
Розділ 4. Методика компютерного моделювання розпушувального навісного устаткування
4.1. Роль комп'ютерного моделювання і сучасні технології при підготовці виробів у галузі будівельно-дорожнього виробництва
4.2 Створення тривимірної комп'ютерної моделі навісного розпушувального устаткування
4.3 Оцінка напружено-деформованого стану основних елементів розпушувача
4.4. Методика розробки навісного розпушувача
Глава 5. Розрахунок розпушувального устаткування на міцність
5.1. Розрахунок стійки зуба
5.2. Розрахунок опорної рами
5.3. Розрахунок осей розпушувального устаткування
5.4. Розрахунки міцності металоконструкції
5.5. Розрахунків на втому
Розділ 6. Технологічна частина проекту
6.1 Вибір метода отримання заготівок
6.2 Розробка технологічного процесу
6.3 Розрахунок припусків на механічну обробку
6.4. Розрахунок режимів обробки
6.5 Технічне нормування операцій
Розділ 7. Заходи  щодо охорони праці при виконанні робіт бульдозерно розпушувальним агрегатом
7.1 Основні положення по безпечному проведенню робіт машиністами бульдозерно-розпушувальних агрегатів
7.2 Пожежна безпека
7.3 Охорона довкілля
7.4 Негативний вплив на фауну
Розділ 8. Визначення техніко-економічних показників  роботи розпушувача
8.1 Продуктивність розпушувача
8.2. Розрахунок собівартості одиниці розробки ґрунту
8.3. Розрахунок річного економічного ефекту
