Санитарно-техническое оборудование зданий

4 179
Аким
21 июня 2017
  • 100

Категории: Чертежи проекты / Водоснабжение, водоотведение, канализация
Тип проекта Учебный Кол-во листов (чертежей)
Формат

Санитарно-техническое оборудование зданий

Курсовой проект

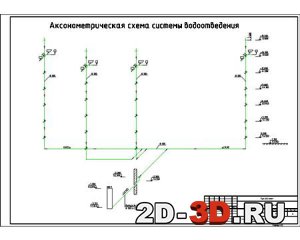

Схема водопровода Схема канализации

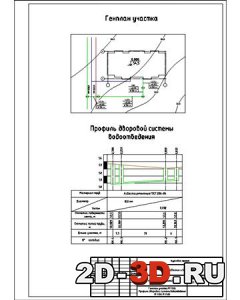

Генплан и профиль

 План этажа План подвала


В составе чертежи: план типового этажа, план подвала, аксонометрическая схема водопровода, аксонометрическая схема водоотведения, генплан участка, продольный профиль дворовой системы водоотведения.

Санитарно-техническое устройство и оборудование современных зданий представляет собой комплекс инженерного оборудования холодного и горячего водоснабжения, канализации, водостоков, мусороудаления, газоснабжения. Этот комплекс необходим для жизнеобеспечения здания и определяет степень благоустройства.

Внутренний водопровод представляет собой систему трубопроводов и устройств, предназначенных для подачи воды от водопроводной сети города к санитарным приборам.

Внутренние водопроводы зданий по своему назначению могут быть: хозяйственно-питьевые и противопожарные системы. Выбор системы внутреннего водопровода зависит от соотношения величины требуемого напора для подачи воды к водоразборной арматуре и напора воды в точке присоединения к наружной водопроводной сети.



Содержание РПЗ:

ВВЕДЕНИЕ

ИСХОДНЫЕ ДАННЫЕ

1.СИСТЕМА ВОДОСНАБЖЕНИЯ

1.1. Выбор системы и схемы водоснабжения здания

1.2. Расчет водопроводной сети

1.3. Гидравлический расчет

1.4. Подбор водомера

1.5.Определение необходимого требуемого напора

2. СИСТЕМА  ВНУТРЕННЕГО И ДВОРОВОГО ВОДООТВЕДЕНИЯ

2.1. Внутренняя система водоотведения

2.2. Расчет дворовой системы водоотведения

2.3. Гидравлический расчет системы дворового водоотведения

3. Спецификация

Тип проекта Учебный Кол-во листов (чертежей)
Формат
