Пластинчатые теплообменники

15 572
Max
23 марта 2011
  • 100

Формат файлов: AutoCAD
Кол-во 3D моделей: 73
Теги: Пластинчатый теплообменник
Категории: Теплообменники / Autocad
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD
3d модели теплообменников в AutoCAD
В архиве представлены 3d модели следующих пластинчатых теплообменников:
Теплообменник пластинчатый НН 04ТО-16 (16/1, 16/2, 16/3) рама: 1,2,3
НН 07ТО-16/1 (16/2) - предназначен для использования в качестве нагревателя или охладителя в системах тепло-холодоснабжения. Системы горячего водоснабжения. Системы отопления. Нагрев либо охлаждение в технологических циклах. Область применения: небольшие объекты промышленности, детские сады, школы, жилые и административные здания.
НН № 08ТО-16 Рама: 1,2,3
НН № 14ТО-16/1 (16/2, 16/3)
НН 20ТО-16/1 (16/2, 16/3)
НН 21ТС-16 (16/2, 16/3, 16/4)

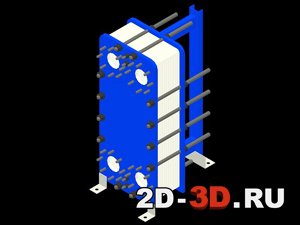

НН 22ТС-16 (16/2, 16/3, 16/4) Область применения: ИТП, ЦТП, котельные, жилые и административные здания.
НН 41ТС-16/1 (16/2, 16/3, 16/4, 16/5, 16/5) Область применения: ЦТП, крупные котельные,
НН 42ТС-16/1 (16/2, 16/3, 16/4, 16/5, 16/5, 16/6,)
НН 43ТС-10/1 (10/2, 10/3, 10/4, 10/5, 10/5, 10/6, 10/7)
НН 43ТС-16/1 (16/2, 16/3, 16/4, 16/5, 16/5, 16/6, 16/7)

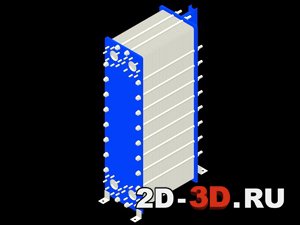

НН 47ТС-16/1 (16/2, 16/3, 16/4)
НН 62ТС-16/1 (16/2, 16/3, 16/4, 16/5, 16/5, 16/6)
НН 65ТС-10/1 (10/2, 10/3, 10/4, 10/5, 10/5, 10/6, 10/7)
НН 65ТС-16/1 (16/2, 16/3, 16/4, 16/5, 16/5, 16/6, 16/7)

Всего 73 3d модели.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD
