Срезающе-пакетирующее рабочее оборудование к экскаватору ЭО-3223

1 084
saixel007
16 июня 2022
  • 0

Формат файлов: cdw Компас учебная версия, doc Word
Кол-во чертежей: 12
Теги: Дипломный проект
Категории: Строительная техника машины / Экскаваторы
Тип проекта Дипломный проект Кол-во листов (чертежей)
Формат cdw Компас учебная версия, doc Word 64 (12)

Срезающе-пакетирующее рабочее оборудование к экскаватору ЭО-3223
Чертежи и расчетно-пояснительная записка в редактируемых форматах
Дипломный проект

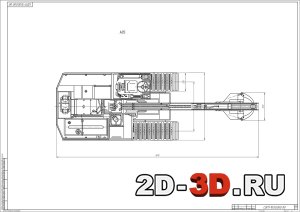

Рабочий орган на базе экскаватора - общий вид - лист 1Рабочий орган на базе экскаватора - общий вид - лист 2

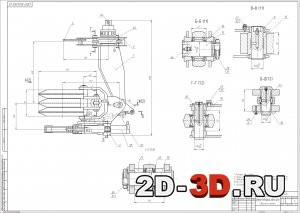

Рабочий орган - сборочный чертеж - лист 1
Рабочий орган - сборочный чертеж - лист 2
Обзор и анализ патентной и научно-технической литературы
Обоснование и выбор базовой машины, оборудования к нейПроектирование и расчет срезающего устройства

Объектом разработки является съемный срезающе-пакетирующий рабочий орган на базе отечественного одноковшового экскаватора ЭО-3223.
В процессе работы проведен анализ литературных и патентных источников и разработана конструкция срезающе-пакетирующего рабочего органа. Дано техническое обоснование использования данного решения.
Проведен расчет и разработаны чертежи съемного срезающе-пакетирующего рабочего органа.
Разработана технологическая часть по изготовлению штока.
Произведен расчет экономической эффективности внедрения новизны.
Разработаны мероприятия по охране труда.
Захватное устройство предназначено для захвата и надежного удержания дерева (или группы деревьев) на протяжении всего технологического процесса заготовки.
В качестве захватов используются захватные рычаги, выполненные цельнометаллическими или сварными.

Список чертежей:
1. Рабочий орган на базе экскаватора - чертеж общего вида на 2-х листах
2. Рабочий орган - сборочный чертеж на 2-х листах с спецификацией на 3-х листах
3. Рабочий орган - схема гидравлическая принципиальная с перечнем элементов
4. Технологическая схема производства работ
5. Рабочий орган - Показатели экономической эффективности
6. Шток - чертеж детали
7. Технология - Операция 005 - Центровальная
8. Технология - Операция 010 - Токарная
9. Технология - Операция 010 - Токарная - 2
10. Технология - Операция 015 - Резьбонарезная
11. Технология - Операция 020 - Фрезерная
12 Технология - Операция 040 - Круглошлифовальная

Содержание расчетно-пояснительной записки (64 страницы):
Введение
1 Обзор и анализ патентной и научно-технической литературы
2 Обоснование и выбор базовой машины, оборудования к ней
3 Расчет параметров срезающе-пакетирующего рабочего органа
3.1 Проектирование захватного устройства
3.2 Проектирование и расчет срезающего устройства
4 Разработка технологической схемы производства работ на базе срезающе-пакетирующих машин
5 Разработка технологии производства штока гидроцилиндра
5.1 Назначение детали и ее работа в сборочной единице
5.2 Разработка технологического процесса
5.3 Расчет режимов резания и определение основного времени
6 Расчет экономической эффективности
6.1 Расчет затрат по сравниваемым вариантам технических решений
6.2 Расчет суммарного экономического эффекта
7 Охрана труда
Заключение
Список использованной литературы
Приложение А
Приложение Б

Рабочий орган - спецификация на 3-х листах
Рабочий орган - Схема гидравлическая принципиальная
Технологическая схема производства работ
Рабочий орган - Показатели экономической эффективности
Шток - чертеж детали
Рабочий орган - Схема гидравлическая принципиальная - Перечень элементов
Технология - Операция 005 - ЦентровальнаяТехнология - Операция 010 - Токарная
Технология - Операция 010 - Токарная - 2
Технология - Операция 015 - РезьбонарезнаяТехнология - Операция 020 - Фрезерная
Технология - Операция 040 - Круглошлифовальная
Технология - расчет токарной операцииРасчет экономической эффективности
Охрана труда


В данном дипломном проекте был разработан съемный срезающе-пакетирующий рабочий орган на базе отечественного одноковшового экскаватора ЭО-3223.
Внедрение в производство данного срезающе-пакетирующего рабочего органа позволило снизить затраты на производство древесной щепы,  заменить импортные аналоги на машины отечественного производства.
В ходе выполнения дипломного проекта были проанализированы известные виды срезающе-пакетирующих рабочих органов. Были произведены расчеты по выбору основных параметров рабочего органа. Также был проведен анализ научно-технической литературы. Исходя из расчетов и анализирования данных была разработана схема производства работ.
Вместе со схемой производства работ разработан также общий вид рабочего оборудования.
Внедряемый съемный срезающе-пакетирующий рабочий орган экономически обоснован.
Таким образом, поставленные задачи перед дипломным проектом выполнены.
Тип проекта Дипломный проект Кол-во листов (чертежей)
Формат cdw Компас учебная версия, doc Word 64 (12)
