Коробка скоростей токарно-винторезного станка

12 515
Max
12 октября 2010
  • 100

Теги: Токарный
Категории: Чертежи проекты / Станки
Тип проекта Кол-во листов (чертежей)
Формат

Курсовой проект по МРС.
 Проектирование коробки скоростей токарно-винторезного станка

 Чертежи и расчеты

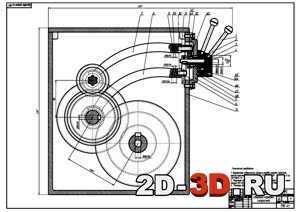

Свертка коробки скоростейБлок шестерен
Курсовой проект по МРСРасчет зубчатых передачРасчет клиноременной передачи



Чертежи: коробка скоростей токарно-винторезного станка, общий вид станка, свертка коробки скоростей,блок шестерен, вилка, крышка подшипника сквозная, рычаг, шкив.


Содержание расчетно-пояснительной записки:
1.  Расчет технических характеристик станка
2. Построение структурной сетки и графика чисел оборотов, определение значений передаточных отношений
3. Расчет мощности привода, выбор электродвигателя
4.  Расчет параметров клиноременной передачи
5. Определение частоты вращения валов коробки скоростей и крутящих моментов на валах
6. Расчет  зубчатых передач, расчет для пары  20/62
7. Расчет  зубчатых передач, расчет для пары 20/79
8. Предварительный расчет валов и выбор подшипников
9. Проверочный расчет шпоночных соединений
10. Расчет шлицевого соединения
11. Уточненный расчет валов(построение эпюр). Проверка долговечности подшипников
12. Определение напряжений изгиба, касательных напряжений в опасных сечениях
13. Расчёт шпинделя на жёсткость
Приложение: спецификация коробки скоростей.
 Список используемой литературы




 Чертежи выполнены в программе AutoCAD и Компас.
