Производственное здание с металлическим каркасом. Чертежи КМ, АР

Формат файлов: dwg AutoCAD, pdf
Кол-во чертежей: 29
Категории: Архитектурные. Промышленные здания и сооружения / Строительство, ЖБК, металлоконструкции

Тип проекта	Рабочий проект	Кол-во листов (чертежей)
Формат	dwg AutoCAD, pdf	(29)


1. ОСНОВНЫЕ ИСХОДНЫЕ ДАННЫЕ
1.1 Условия площадки строительства и эксплуатации следующие:
- скоростной напор ветра 38кгс/м ;
- вес снегового покрова 100кгс/м ;
- расчетная температура наиболее холодной пятидневки - минус 38°C
- степень агрессивности среды - неагрессивная;
  1.2 Уровень ответственности сооружения - II (нормальный). Коэффициент надежности по назначению - 0,95.
2. ХАРАКТЕРИСТИКА ПРОЕКТНЫХ РЕШЕНИЙ
2.1 Рабочий проект разработан в стадии КМ
2.2 Здание состоит из двух блоков:
блок 1 имеет размеры в плане: 17,5 х 24,0м - в осях 1-4/А-Д;
блок 2 имеет размеры в плане: 59,5 х 24,0м - в осях 4-14/А-Д.
Стеновое ограждение и покрытие обоих блоков здания - панели сэндвич.
2.3 За условный ±0,000 принята отметка чистого пола здания.
2.4 Каркас конструкций здания решен в виде ферм, шарнирно опертых на колонны.
Устойчивость каркаса в поперечном направлении обеспечивается жестким примыканием колонн к фундаментам, в продольном направлении - вертикальными связями по колоннам.
Жесткий диск покрытия обеспечивается системой горизонтальных и вертикальных связей по фермам.
2.5 Материал проектируемых конструкций принят с учетом расчетной температуры и группы конструкций.

Список чертежей:

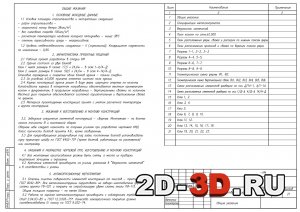

КМлист01 - Общие указания
КМлист02 - Спецификация металлопроката
КМлист03 - Ведомость элементов
КМлист04 - План колонн на отметке 0.000
КМлист05 - План расположения ферм, связей и распорок по нижним поясам ферм
КМлист06 - План расположения прогонов и связей по верхним поясам ферм
КМлист07 - Разрезы 1-1, 2-2, 3-3
КМлист08 - Разрезы 4-4, 5-5
КМлист09 - Разрезы 6-6, 7-7
КМлист10 - Разрезы 8-8, 9-9
КМлист11 - Геометрическая схема фермы Ф1, Ф2
КМлист12 - Геометрическая схема вертикальной связи Вс1, Вс2, Вс3, Вс4, Вс5, Вс6
КМлист13 - Схема расположения элементов фахверка по оси Д-14-1, А-1-14
КМлист14 - Схема расположения элементов фахверка по оси 1-Д-А, 4-Д-А, 14-А-Д
КМлист15 - Узлы 1, 2
КМлист16 - Узлы 3, 4
КМлист17 - Узел 5
КМлист18 - Узлы 6,7,8,9,10
КМлист19 - Узел 11,12
КМлист20 - Узел 13,14,15,16,17,18
КМлист21 - Узел 19,20,21,22,23
КМлистА1 - План фундаментов на отметке -0.300
КМлистА2 - Таблица расчетных усилий на фундаменты
КМлистА3 - Базы колонн для фундаментов Ф1,Ф2,Ф3
АРлист2 - Схема раскладки стенового профилированного листа по оси 1-Д-А, 4-Д-А, 14-А-Д
АРлист3 - Схема раскладки кровельного профилированного листа
АРлист4 - Схема раскладки стенового профилированного листа по оси Д-14-1, А-1-14
АРлист5 - Спецификация стенового и кровельного профилированного листа. Спецификация элементов заполнения проемов
АРлист6 - Узлы 1,2,3,4,5,6
