Административно-бытовой корпус промышленного объекта

Формат файлов: .rvt Revit
Кол-во 3D моделей: 1
Кол-во чертежей: 23
Категории: Архитектурные. Промышленные здания и сооружения / Revit

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.rvt Revit	(23)

Настоящим проектом разработан административно-бытовой корпус промышленного объекта. Здание двухэтажное бесчердачное, прямоугольное в плане, размерами 15,0м х 42,0м в осях. Кровля плоская, высота парапета 8,7 м. В проекте были выполнены 3D модель и чертежи в редактируемом формате Revit. Файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Площадь застройки, м² - 701,1
Общая площадь, м² - 1216,6
Строительный объем, м² - 4538,1

Архитектурные решения:
1.Настоящим проектом разработан административно-бытовой корпус промышленного объекта. Здание двухэтажное бесчердачное, прямоугольное в плане, размерами 15,0м х 42,0м в осях. Кровля плоская, высота парапета 8,7 м.
2.Высота помещений до низа подвесного потолка - 2.8, 2.9, 3.0м.
3.Планировочные решения согласованы с заказчиком.
4.Все размеры на планах указаны в миллиметрах. Отметки на фасадах в метрах.
Основные конструкции:
-Стены здания запроектированы с применением:
-Наружние стены из полнотелого кирпича марки не менее М75 (ГОСТ 530-2012) на цементно-песчаном растворе М50 -380 мм с торкретированием 40 мм с двух сторон;
-Перегородки кирпичные марки не ниже М7 (ГОСТ 530-2012) на цементно-песчаном растворе М50 -120мм;
5.Все отверстия в стенах м перегородках после прокладки коммуникаций тщательно зачеканить цементно-песчаным раствором М50
6.Входы в здание должны быть оборудованы скребами или металлическими сетками для очистки обуви от грязи.
7.В местах примыкания полов к стенам установить плинтусы (в зависимости от типа покрытия пола).
8.Работы по устройству полов выполнить после прокладки инженерным коммуникаций.
9.Цоколь облицовывается морозостойкой керамической плиткой указания по цвету см. ARC-530109 - Фасады в осях 1-8, 8-1, A-Г, Г-A. Ведомость отделки фасадов.
10.В помещениях с мокрым и влажным режимом эксплуатации- облицовка керамической плиткой на высоту 2100 мм от пола.
11.В проекте используются следующие типы отделки полов: флюатирование бетонной поверхности; облицовка керамической плиткой; укладка линолеум.
12.В соответствии с КМК2.01.04-18 "Строительная теплотехника", минимально допустимое сопротивление теплопередачи наружных окон R/о ≥0,53 м²·°C/Вт. Проектом предусмотрены оконные блоки из алюминиевых профилей по ГОСТ Р 21519-2003 и взрывозащищенных профилей по ГОСТ П 57471-2017. Приведенное сопротивление оконных блоков принято класса Д1 – с нормируемым минимальным сопротивлением R/о ≥0,53 м²·°C/Вт. Цвет профилей - белый.
13.Наружные двери и внутренние из стальные утепленные по ГОСТ 31173-2016 и стальные противопожарные по серии 1.436.2-22 в.2 и алюминиевые по ГОСТ 23747-2015.
14.Минимально допустимое сопротивление теплопередачи для наружных дверей в соответствии с КМК2.01.04-18 составляет R/о тр ≥ 0,53 м²·°C/Вт. Приведенное сопротивление наружных дверных блоков принято в проекте 0,53 м²·°C/Вт.
15.Водоудаление с кровли наружное, организованное, по водосточным трубам заводского изготовления.
16.По периметру здания выполнить отмостку из бетона c уклоном 3% от здания. Конструкцию отмостки и расход материалов на нее см. План полов RC-530110.

Список 3D моделей:

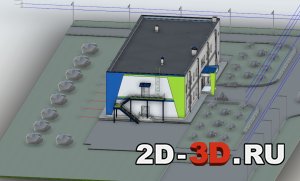

1. Административно-бытовой корпус промышленного объекта

Ведомость рабочих чертежей основного комплекта ARC:
1. ARC-COM-450101 - Общие данные

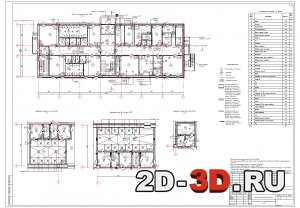

2. ARC-DRW-450102 - План 1-го этажа на отм. 0.000. Фрагменты плана №1,2,3
3. ARC-DRW-450103 - Фрагмент 1, Фрагмент 2. Спецификация сантехнических перегородок

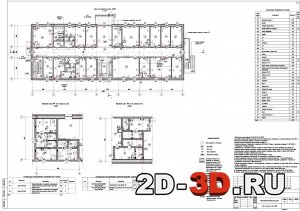

4. ARC-DRW-450104 - План 2-го этажа на отм +3.900
5. ARC-DRW-450105 - План перегородок на отм. 0.000.
6. ARC-DRW-450106 - План перегородок на отм. +3.900.

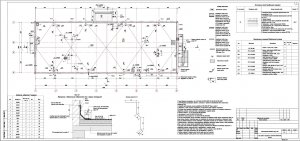

7. ARC-DRW-450107 - План кровли. Спецификация элементов водосточной системы

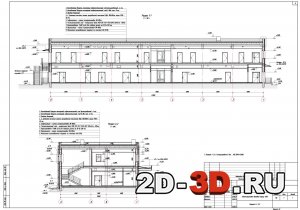

8. ARC-DRW-450108 - Разрезы 1-1, 2-2

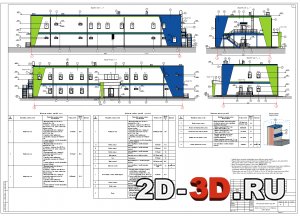

9. ARC-DRW-450109 - Фасады в осях 1-8, 8-1, A-Г, Г-A. Ведомость отделки фасадов
10. ARC-DRW-450110 - План полов на отм. 0,000
11. ARC-DRW-450111 - План полов на отм. +3,900
12. ARC-DRW-450112 - План потолков 1-го этажа
13. ARC-DRW-450113 - План потолков 2-го этажа
14. ARC-DRW-450114 - Ведомость отделки помещений. Эскизы оконных и дверных блоков. Эскизы витражных конструкции
15. ARC-DRW-450115 - Козырьки КР-1, КР-2, КР-3. Спецификация козырьков. Спецификация материалов на козырьки
16. ARC-DRW-450116 - Крыльцо К-1, К-2, К-3. Ограждение ОГ-1 по ОГ-2. Спецификация ограждений крылец. Спецификация материалов на ограждение крылец

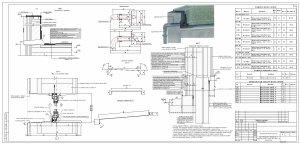

17. ARC-DRW-450117 - Узел 6 (Примыкания к парапету). Узел 7 (Устройство отмостки и цоколя. Узел 8 (Верх и низ оконного блока)
18. ARC-DRW-450118 - Лестница ЛК-1, ЛК-2 Ограждения ОЛ-1-ОЛ-4
19. ARC-DRW-450119 - Узлы вент. шахт ВШ-1- ВШ-4
20. ARC-DRW-450120 - Узлы прохода коммуникации сквозь кровлю
21. ARC-DRW-450121 - Спецификация фасонных элементов
22. ARC-DRW-450122 - Решетка вентиляционная ВР-1
23. ARC-DRW-450123 - Перспективные изображения
