База механизации на 250 строительных машин

5 532

rihhansu

28 февраля 2014

Формат файлов: AutoCAD, dwg
Теги: Дипломный проект
Категории: Чертежи проекты / Архитектурные. Промышленные здания и сооружения

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	AutoCAD, dwg	124 (14)

База механизации на 250 строительных машин

Дипломный проект

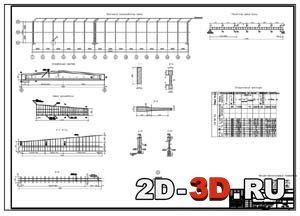

Монтажная схема, расчетная схема, опалубочный чертеж, схемы армирования, узлы

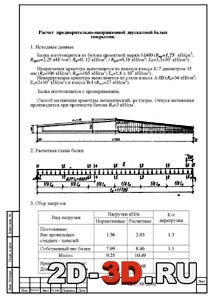

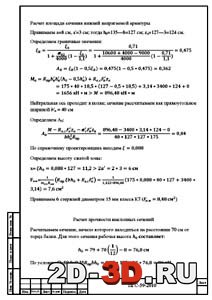

Расчетная схема Расчет площади сечения нижней напрягаемой арматуры Расчет предварительно-напряженной двускатной балки покрытия

Скачать:

Для скачивания материала Вам необходимо перейти в VIP группу

В пояснительной записке отсутствуют разделы: Сравнение вариантов, организационно – технологическая часть, сметные расчеты, экология.

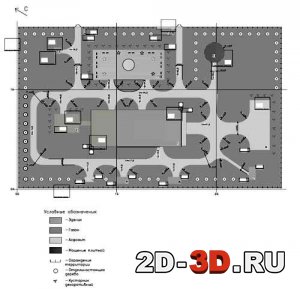

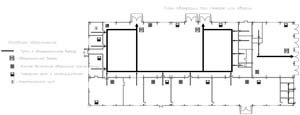

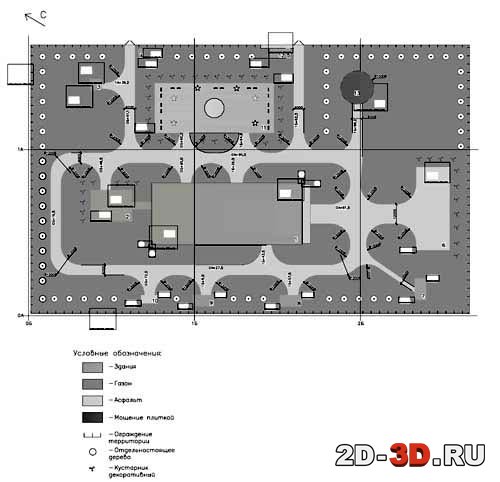

Список чертежей: монтажная схема, расчетная схема, опалубочный чертеж, схемы армирования, узлы; генплан; ситуационный план участка, план фундаментов и фундаментных балок, инжннерно-геологический разрез разрез 1-1, разрез 2-2; план на отм. 0,000, план кровли; план эвакуации при пожаре или аварии; разрез геологический; сравнение (ячеистобетонная стеновая панель при шаге колонн 6 м и стеновая сэндвич - панель); топогоризотали площадки; топогоризотали площадки рабочие; фасады; ФМ и ФБ; фундамент балка; таблица ИГЭ.

Дипломный проект на тему «База механизации 250 строительных машин» показывает возможность комбинации серийного сборного железобетонного каркаса и современных ограждающих сэндвич-панелей, благодаря которой происходит экономия материальных и временных ресурсов, а так же придание зданию неповторимого архитектурного облика.

Проектируемая база механизации размещается в двухпролетном здании размерами 36,5 м х90,00 м с пролетами 12м и 24м. Шаг основных колонн и стропильных ферм 6,0 м.

Высота от уровня чистого пола до низа стропильной конструкции покрытия в 12-ти метровом пролет 6,000м, в 24-х метровом пролет 9,600м.

Здание оборудовано мостовым электрическим краном общего назначения (среднего режима работы) грузоподъемностью 10 т, кранами подвесными электрическими однобалочными грузоподъемностью 5т

Производственные помещения соединяются с административно-бытовым.

Конструктивная схема решена с применением сборного железобетонного каркаса. Жесткость в поперечном направлении обеспечивается ж/б фермами покрытия, а в продольном направлении металлическими связями.

Фундаменты под колонны приняты монолитные столбчатые. Глубина подошвы фундамента -2,150м от уровня чистого пола. Наружные стены выполнены из трехслойных сэндвич-панелей толщиной 100 мм, с базальтовым утеплителем Isover. В местах установки ворот стены выполнены из полнотелого керамического кирпича М100 на ц.п. растворе М150. Внутренние стены выполнены из силикатного кирпича М100 на ц.п. расворе М150 Покрытие выполнено из трехслойных кровельных сэндвич-панелей толщиной 120 мм на базальтовом утеплителе Isover. Полы производственных помещений выполнены по грунту в соответствии с деталями полов.

Расчет конструкций проведен по 1у и 2у предельным состояниям. К расчету приняты: сборная ж/б двускатная преднапряженная стропильная балка пролетом 12 м, сборная ж/б фундаментная балка без преварительного напряжения, монолитный ж/б столбчатый фундамент под отдельно стоящую колонну, монолитная ж/б плита под куст из 4х колонн.

Содержание пояснительной записки
Введение
Раздел 1: «Сравнение вариантов»
Локальный сметный расчет металлокаркаса
Локальный сметный расчет ж/б каркаса
ТЭП
Раздел 2: «Архитектурно-строительная часть»
1. Исходные данные
2. Архитектурно-конструктивная часть
3. Спецификация сборных ж/б элементов
4. Ведомость отделки
5. Теплотехнический расчет стеновых панелей
6. Теплотехнический расчет кровельных панелей
7. Расчет естественного освещения
8. Расчет административно – бытового корпуса
Раздел 3: «Расчетно – конструктивная часть»
1. Расчет предварительно – напряженной балки покрытия
2. Расчет фундаментной балки
3. Расчет фундаментной плиты ФМ-5
4. Расчет фундамента ФМ-1
Раздел 4: «Основания и фундаменты»
1. Исходные данные
2. Характеристика инженерно – геологических условий строительной площадки
3. Сбор нагрузок на фундаменты
4. Проектирование фундамента на естественном основании под наружную стену
5. Проектирование фундамента на естественном основании под внутреннюю стену
6. Спецификация расхода материалов
Раздел 5: «Организационно – технологическая часть»
1. Сводная ведомость СМР
2. Подсчет объемов земляных работ
3. Подсчет объемов каменной кладки
4. Описание сетевого графика
5. Ведомость затрат труда и потребности в машинах и механизмов
6. Карточка определитель
7. Выбор экскаватора для разработка траншеи
8. Выбор монтажных механизмов
9. Расчет ТС для перевозки основных строительных грузов
10. Разработка технологической карты
11. Калькуляция трудозатрат
12. Описание стройгенплана
13. Определение потребности во временных зданиях и сооружениях
14. Проектирование временного временного электроснабжения
15. Проектирование временного временного водоснабжения
16. Расчет площадей складов
Раздел 6: «Безопасность жизнедеятельности»
1. Общеплощадочная техника безопасности
2. Технологическая техника безопасности
3. Специальная техника безопасности
4. Производственная санитария
5. Пожарная безопасность
6. Электробезопасность
7. Защита от стихийных бедствий
Раздел 7: «Сметные расчеты»
1. Основные технико – экономические показатели
2. Сводный сметный расчет
3. Объектный сметный расчет
4. Локальный сметный расчет
Раздел 8: «Экология»
1. Защита окружающей среды на стадии проектирования
2. Защита окружающей среды на стройплощадке
3. Защита окружающей среды в период эксплуатации здания
Раздел 9: «НИРС»
1. Неметаллическая композитная арматура
2. Сэндвич панели
3. Проникающая гидроизоляция «Эволит-гидро»
Список литературы
